双页六孔平开合页结构设计

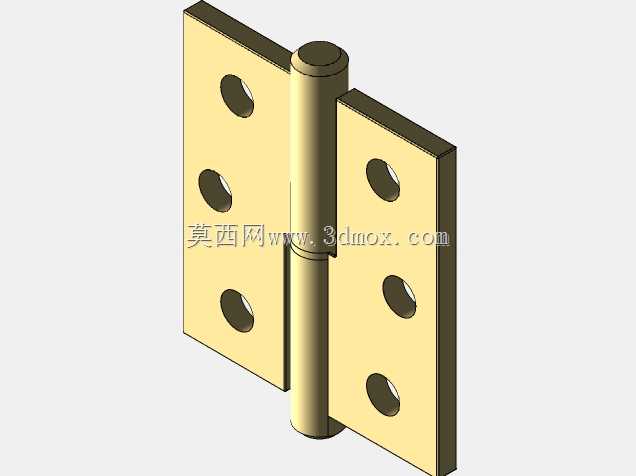

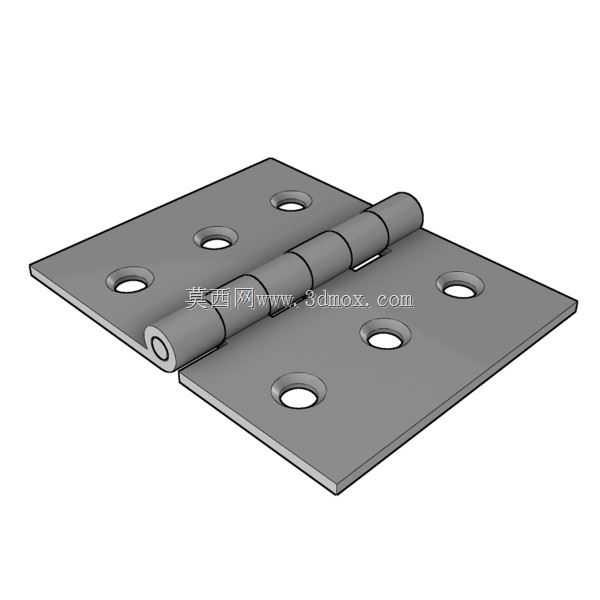

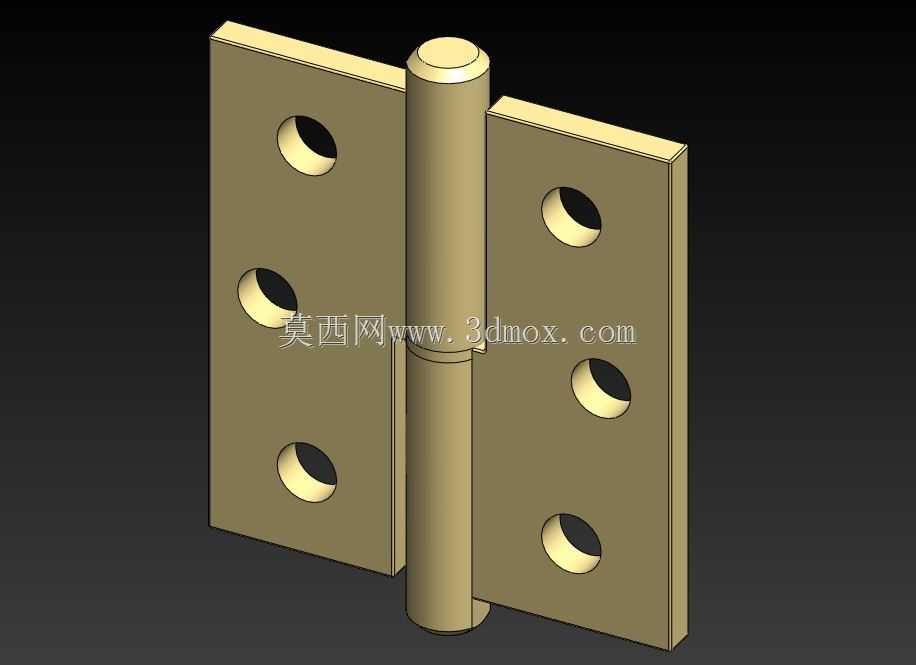

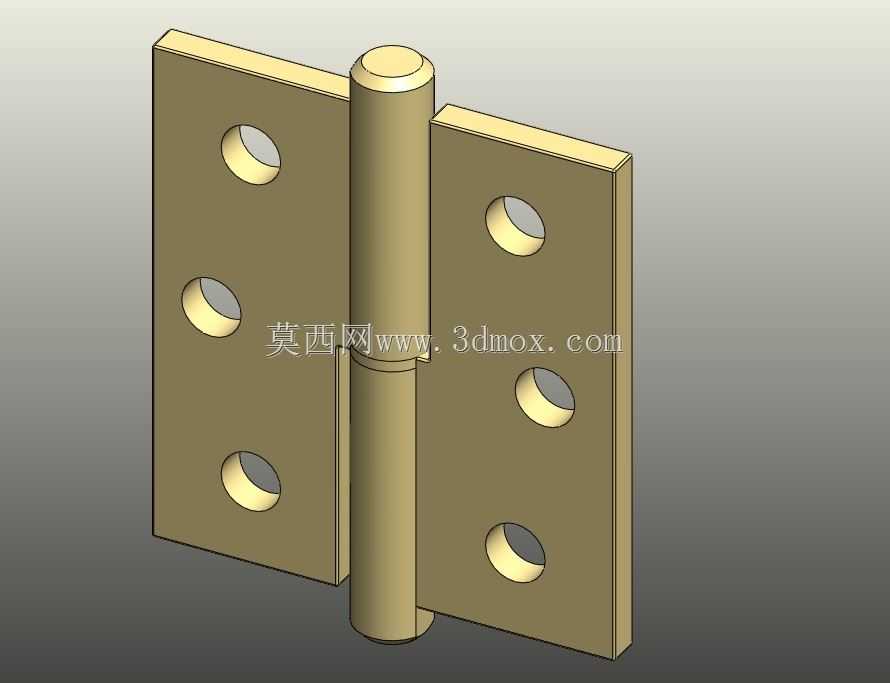

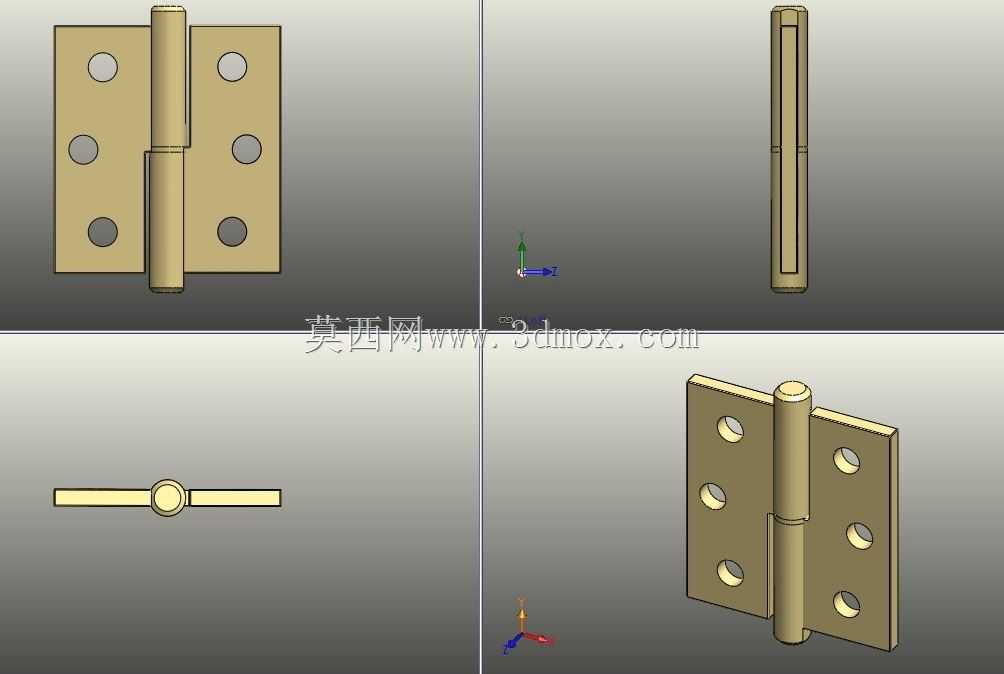

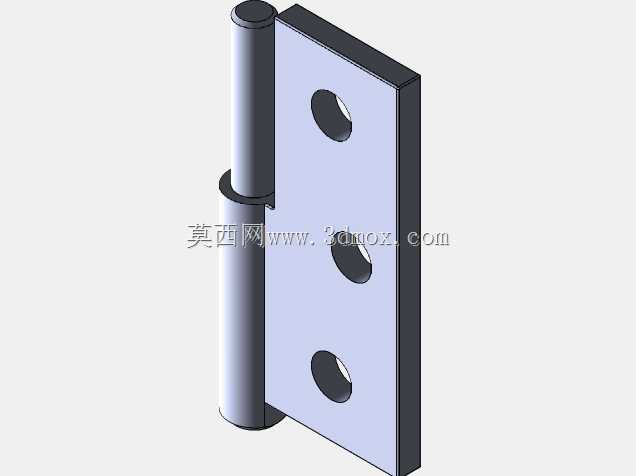

这类平开合页是各类柜体、室内门、小型设备检修门最常用的铰接连接件，日常选型时首先要匹配安装基材的厚度与承重需求，本次设计的双页六孔结构，针对18-25mm厚度的木质、冷轧钢板基材做了安装孔位适配，单页上的三个沉头孔沿页片长度方向等距排布，安装后螺丝头可完全沉入沉孔内，不会突出页片表面干涉门体开合动作。设计时首先确定了合页的转动同轴度要求，卷管部分采用多段式卷圆结构，中间穿插的销轴与卷管内壁预留了0.05mm的间隙公差，既保证转动时无卡滞，也避免间隙过大导致门体安装后出现下垂晃动的问题。页片部分采用等厚板材冲压成型的思路，边缘做了R0.5的圆角钝化处理，避免安装和使用过程中锐边划伤操作人员，两个页片展开时处于同一平面，闭合时页片贴合间隙控制在0.1mm以内，保证安装后门板与门框的贴合度。从安装边界来看，合页展开总长度适配常规40mm宽度的门框安装边，页片宽度方向的尺寸不会突出门框侧边，安装时无需额外对门框做裁切处理，卷管部分的外径控制在合理范围，门体开合到最大角度时卷管不会与门框侧边发生碰撞。实际应用场景中，这类合页可用于木质衣柜门、配电箱检修门、小型设备防护门的铰接连接，承重范围可覆盖单扇门15kg以内的使用需求，六孔的固定方式相比传统四孔合页，固定点分布更均匀，长期使用后不易出现页片变形、固定螺丝松动的问题。建模过程中对卷管的卷圆接缝处做了贴合处理，避免出现建模缝隙导致后续工程出图时的尺寸标注误差，沉头孔的角度采用标准90度沉头设计，适配市面上通用的十字沉头自攻螺丝与机丝螺丝，不需要定制特殊规格的紧固件。转动部分的销轴两端做了铆压封边处理，装配后销轴不会从卷管内滑出，不需要额外加装卡簧等固定件，减少了装配环节的零件数量，也降低了后期使用过程中零件脱落的风险。页片表面为平面结构，可根据实际使用需求做镀锌、喷塑、抛光等不同表面处理，适配不同的使用环境，在潮湿环境下使用时可选用不锈钢材质加工该结构，仅需调整对应材料的厚度参数即可匹配相同承重需求。
