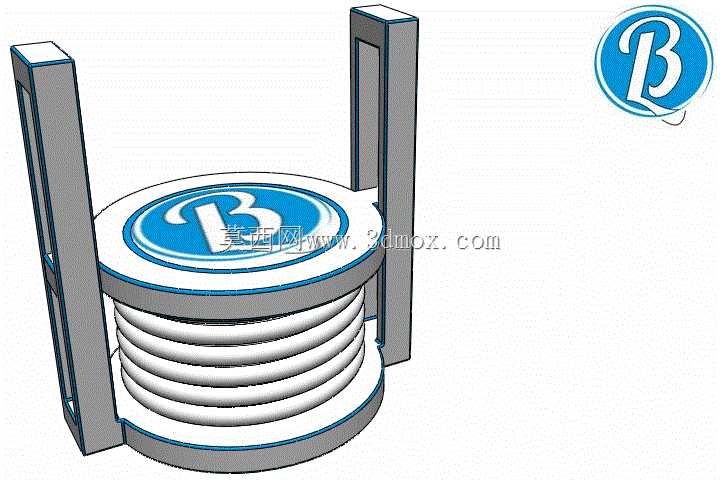

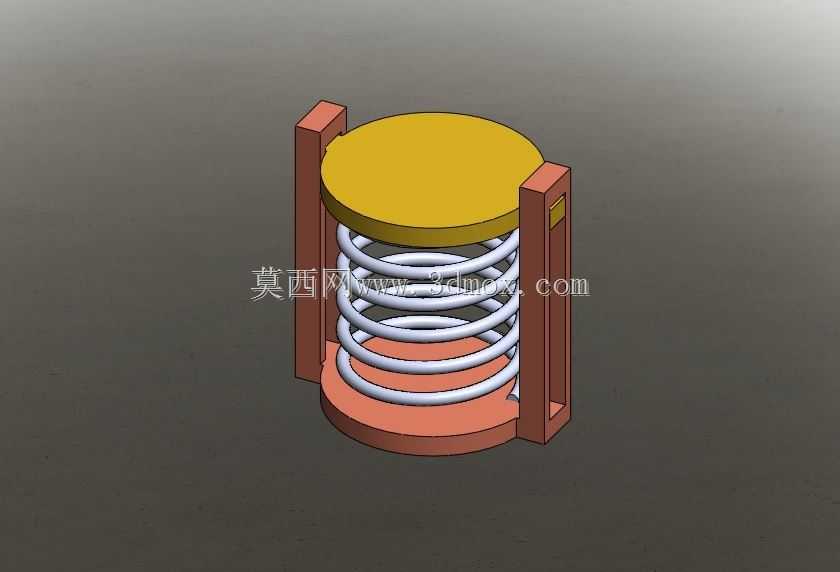

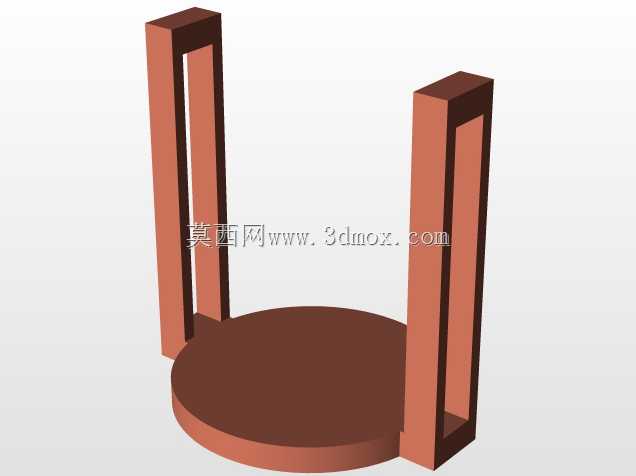

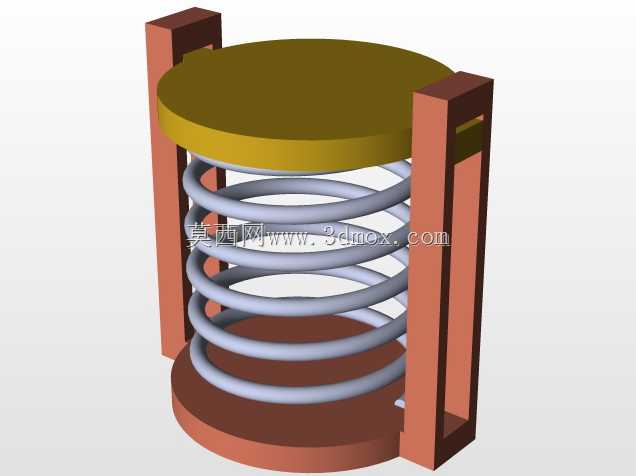

双立柱导向压缩弹簧缓冲支撑结构

该弹性支撑结构采用双立式导向立柱搭配中部圆柱螺旋压缩弹簧的布局，核心功能是为配套设备提供轴向缓冲与往复复位支撑，常见于小型自动化设备的行程缓冲工位、工装夹具的压合缓冲端、检测设备的浮动支撑位，也可作为小型升降机构的弹性复位组件使用。设计阶段优先考虑了弹簧工作过程中的偏载问题，两根对称布置的导向立柱与弹簧同轴度控制在0.1mm以内，立柱采用矩形截面型材加工，表面做硬化耐磨处理，与上下安装板的导向槽采用间隙配合，单边间隙控制在0.05-0.08mm，既保证弹簧压缩、复位过程中不会出现径向偏移，也避免导向卡滞。上下圆形安装板边缘做了圆角过渡处理，弹簧两端分别嵌入上下安装板的定位沉槽内，沉槽深度为弹簧丝径的1.2倍，无需额外固定件即可限制弹簧的径向窜动，安装时仅需通过上下安装板预留的安装孔完成与配套设备的固定，安装边界可根据配套工位的空间调整立柱长度与弹簧参数，适配不同的压缩行程需求。结构整体没有冗余的复杂零件，拆解后仅包含两根导向立柱、一个压缩弹簧、上下两块安装板，维护时仅需定期检查导向面的磨损情况与弹簧的疲劳程度，更换备件无需复杂工装即可完成拆装。弹簧的有效圈数根据常规缓冲行程设计，预压量设置为总压缩量的15%，保证初始状态下即可提供稳定的支撑力，避免空载时弹簧出现松动异响；导向立柱的长度比弹簧最大压缩状态下的高度长3mm，可起到硬限位作用，防止弹簧被过度压缩导致永久变形。在实际工况应用中，该结构可承受轴向最大载荷根据弹簧线径匹配，适用于载荷波动不大、往复频次中等的工位，相比单导向杆的缓冲结构，双立柱布局抗侧向力能力提升40%以上，不会出现长期使用后导向杆弯曲变形的问题，上下安装板的圆形设计也便于在圆形安装面的设备上布置，不会与周边的管线、其他结构件产生干涉。
