离合器从动盘带展示底座结构设计

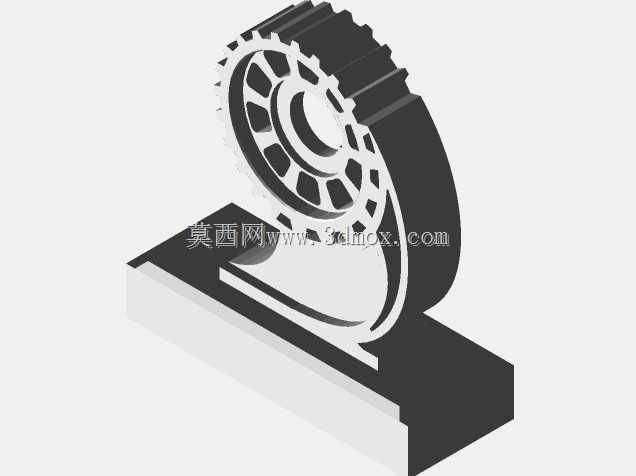

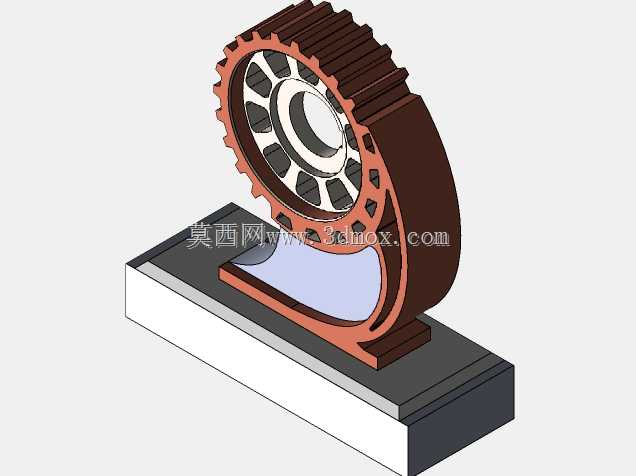

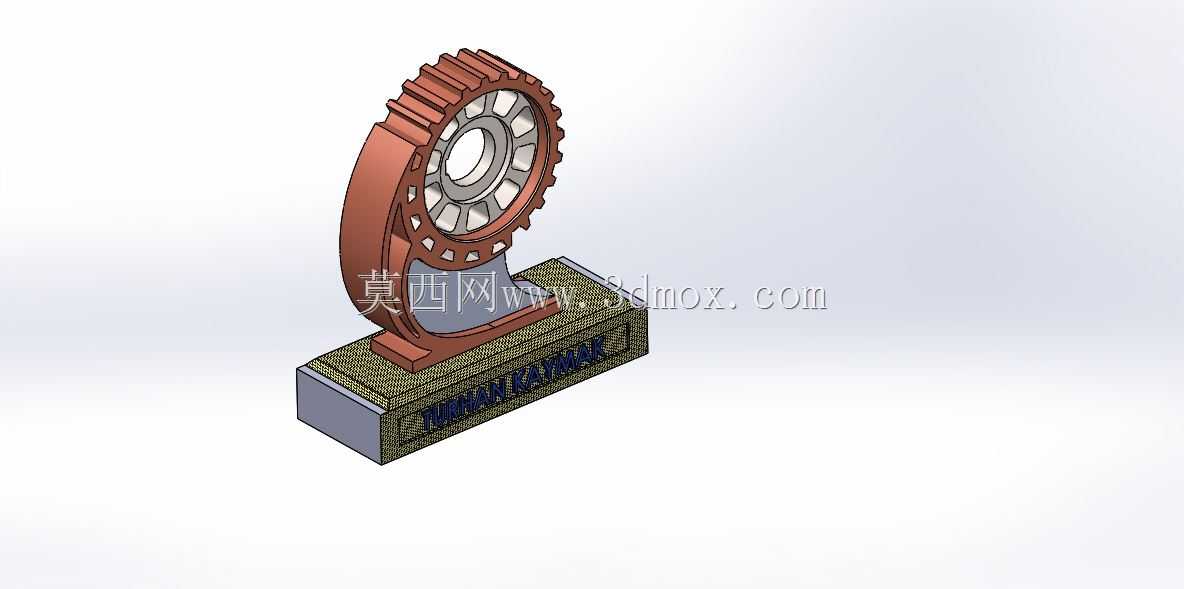

这款结构的核心是车用离合器从动盘的等比例复刻设计，搭配一体化的展示底座，既可以作为传动结构教学的具象演示载体，也能作为机械主题的桌面陈设摆件。从实际装车场景来看，这类从动盘是手动挡车辆传动系统的核心衔接部件，安装在发动机飞轮与变速器输入轴之间，依靠盘面摩擦材料的摩擦力传递发动机输出扭矩，同时通过盘面的轴向缓冲结构吸收动力接合瞬间的冲击，避免传动系部件受刚性冲击出现断裂、打齿等失效问题。设计过程中首先还原了从动盘的核心功能结构：外圈的波纹状压接齿沿圆周均匀分布，对应装车时与压盘、飞轮贴合的摩擦区域，齿形的弧度经过反复调整，既保证摩擦面接合时的压力分布均匀，也预留了摩擦片磨损后的补偿行程；中间的花键孔严格匹配变速器输入轴的花键参数，齿侧间隙控制在合理范围，既保证滑动顺畅无卡滞，也避免间隙过大导致传动时出现冲击异响；花键孔周边的扇形开窗是减震弹簧的安装位，设计时预留了弹簧的伸缩活动空间，保证动力传递过程中弹簧能正常压缩吸震，抵消发动机输出的扭转振动。配套的展示底座采用分体式设计，下层为金属质感的配重基座，重心偏低保证放置稳定性，上层的支撑托板完全贴合从动盘的弧形外轮廓，托板与从动盘接触的位置做了避让槽，避免摩擦片外齿与托板发生硬接触刮伤表面结构；基座正面预留了标识嵌装槽，可以嵌入对应型号的标识铭牌，方便教学展示时快速识别部件类型。从安装边界来看，从动盘本体的轴向厚度、外圆直径都参照量产装车件的参数设计，花键孔的同轴度公差控制在0.02mm以内，保证如果用于原理验证样件制作时，能直接与对应规格的飞轮、压盘适配，不需要二次修配；底座的安装平面做了平整度处理，放置在水平桌面时不会出现晃动，支撑托板的倾斜角度经过调整，让从动盘的核心结构区域刚好处于观察者的平视角度，不需要额外调整视角就能看清花键、减震窗、摩擦齿的全部结构细节。在结构细节处理上，摩擦片区域的表面做了模拟摩擦材料的纹理处理，和金属基体的光滑表面形成明确区分，教学演示时可以直观区分不同功能区域；所有棱边都做了小圆角过渡，既避免锐边划手，也符合实际量产部件的工艺特征，不会出现尖锐的加工棱角。
