1999-2007款菲亚特汽车品牌徽标三维建模作品

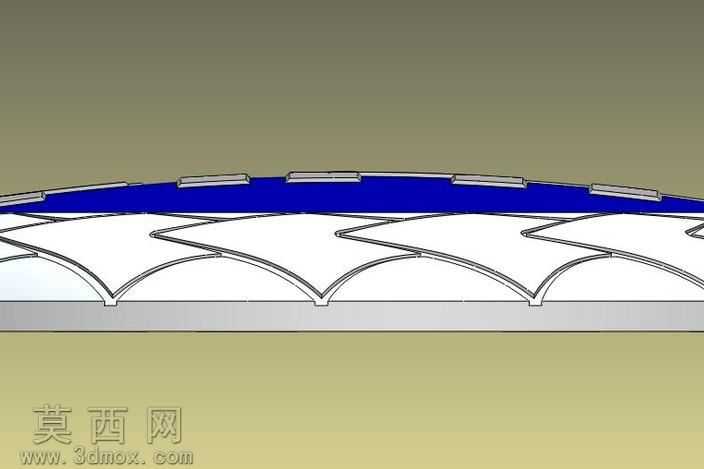

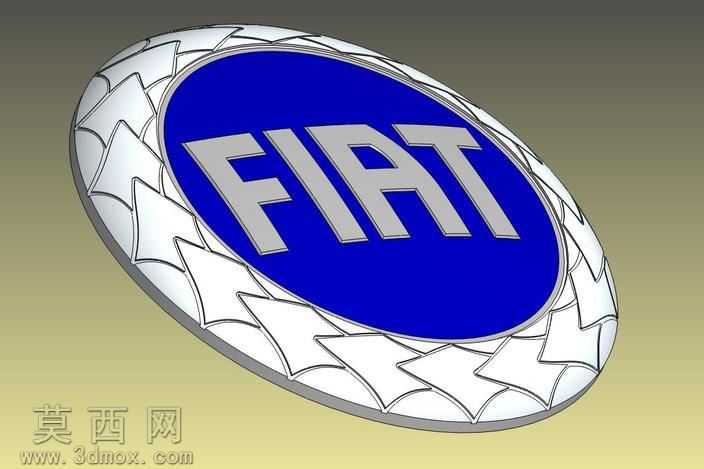

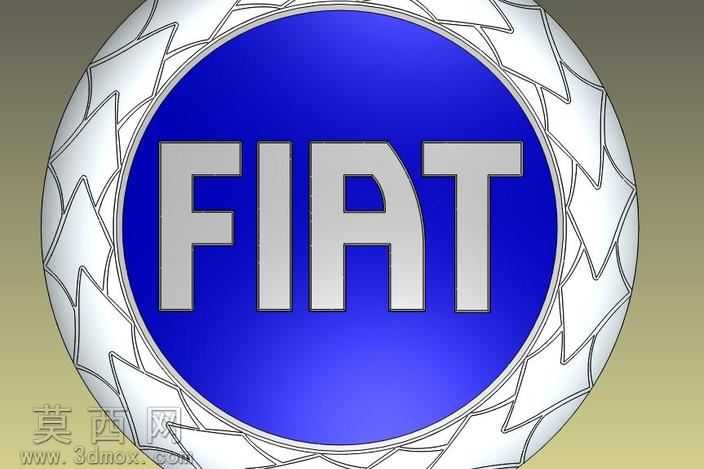

本作品为1999-2007年款菲亚特汽车使用的官方品牌徽标三维建模成果，建模前期以实车菲亚特Grande Punto前格栅的原厂徽标为实物测绘参照，精准采集徽标整体椭圆轮廓尺寸、外圈装饰结构的单元造型参数、中心蓝色区域的比例范围、FIAT字母的字形轮廓与凸起高度等核心尺寸数据，确保建模还原度贴合原厂实物的真实比例。建模过程采用SolidWorks软件完成全参数化结构搭建，首先绘制徽标的整体椭圆基准草图，拆分外圈装饰环与中心标识区两个独立结构模块：外圈装饰环部分，先绘制单个箭头状装饰单元的闭合轮廓草图，通过圆周阵列命令沿椭圆环路径完成整圈单元排布，对每个单元做曲面倒角与厚度拉伸，还原装饰环错落的立体层次感，同时处理单元之间的衔接缝隙，保证结构过渡顺滑无生硬棱角；中心标识区部分，先绘制蓝色基底的椭圆曲面，对基底边缘做收边倒角处理，再绘制FIAT四个字母的立体字形，按照原厂徽标的字母倾斜角度、笔画粗细、凸起高度完成拉伸建模，将字母实体与蓝色基底做合并处理，还原字母与基底的贴合结构。材质与渲染环节，针对徽标不同结构匹配对应材质属性：外圈装饰环与FIAT字母赋予镀铬金属材质，调整金属反射率、粗糙度参数模拟真实车标的镀铬亮面质感；中心蓝色基底赋予高光亮面烤漆材质，因实物蓝色基底带有细小黑点纹理，建模时未强行添加纹理避免失真，保留了纯净亮面蓝色的视觉效果，整体渲染采用柔和渐变背景，突出徽标本身的立体结构与材质质感。结构设计上还原了徽标作为车标的安装适配性，整体为薄型椭圆立体结构，背面预留平整安装面可适配汽车前格栅的安装位，所有曲面均做连续顺滑处理，无破面、错面等建模问题，可直接用于汽车改装参考、品牌视觉展示、3D打印实物制作等场景，完整还原了该款经典菲亚特徽标的设计细节与立体特征。
