电动汽车安德森SBE160电源连接器三维设计

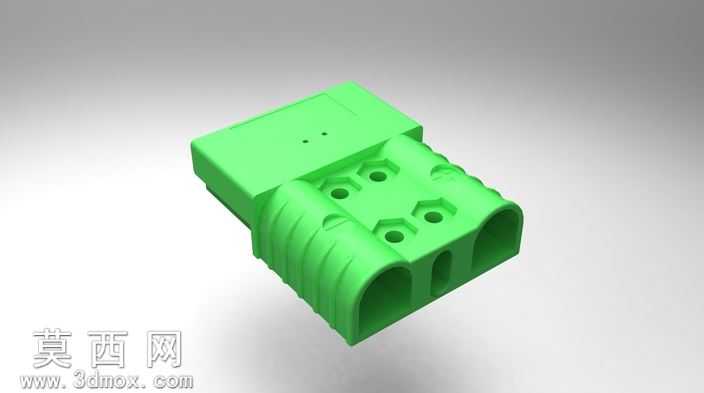

本模型为电动汽车配套的安德森SBE160大电流连接器三维设计成果，建模阶段严格参照安德森SBE160连接器的原厂实物尺寸参数，在SolidWorks软件中采用自顶向下的建模思路完成全结构构建。首先搭建整体装配基准坐标系，拆分出公端插接壳体、内部导电端子安装位、侧边固定孔位、防滑握持筋条等独立结构模块，对壳体上的六处安装定位孔采用拉伸切除命令精准成型，保证孔位同轴度、孔间距公差符合实际装配要求；插接端的双腔体通道采用拔模特征处理，匹配实际插接导向角度，避免装配干涉。壳体外表面的多道横向防滑筋条通过扫描特征生成，筋条的高度、间距完全贴合人工插拔操作的握持触感需求，壳体顶面的两个小型定位凹点采用凹陷特征制作，用于生产阶段的模具定位标识。材质渲染阶段，连接器外壳选用亮绿色阻燃PA66塑胶材质，调整材质的漫反射粗糙度、高光反射参数，还原工程塑胶的哑光磨砂质感，同时对壳体边缘做微小圆角处理，还原注塑件的真实工艺特征，避免尖锐棱角的失真表现。结构设计上充分考虑连接器的实际使用场景，双腔体独立通道分别对应正负极导电端子的安装空间，腔体内部预留端子卡接的倒扣卡槽结构，保证端子装配后不会松脱；壳体侧边的安装平面预留足够的固定螺丝贴合区域，可配套支架完成车载端的固定安装。建模过程中对所有配合面做间隙校验，模拟实际插拔过程的行程轨迹，确保公母端对插时无结构卡滞，各特征的壁厚均匀控制在2.5mm，符合注塑成型的工艺要求，避免出现壁厚不均导致的注塑缩水缺陷，整体模型完整还原了该款连接器的外观特征与内部装配结构，可用于电动汽车高压线路布局的装配干涉校验、接插件选型展示以及相关教学演示场景。
