内螺纹侧通式管路连接接头结构设计

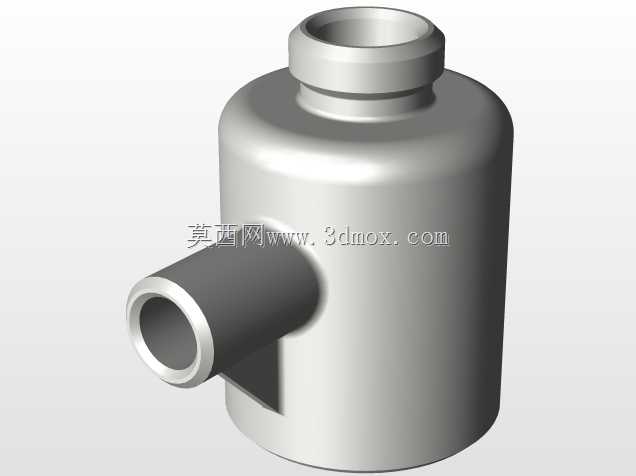

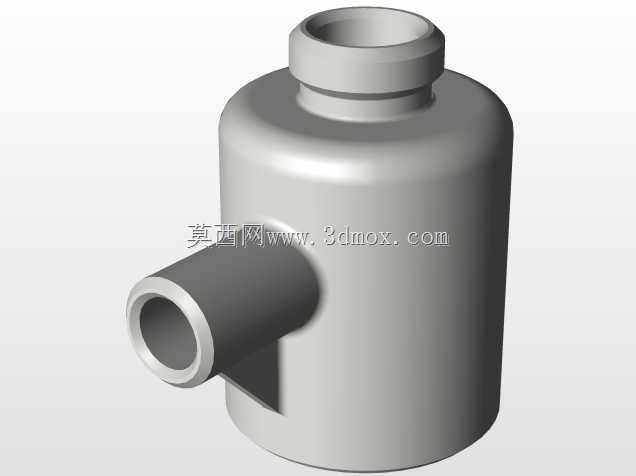

这类侧通式内螺纹接头，在民用给排水、小型液压回路、低压气动输送系统里都有广泛应用，主要承担主路分流、支路引出的功能，能在不截断主管路的前提下，完成侧向支路的介质导通，常见于家装水路改造、小型设备冷却回路、车间压缩空气支管路布设场景。从结构设计来看，主体采用直通式筒体结构，主通路两端加工标准内螺纹，可直接与同规格外螺纹管路旋合连接，侧向上方引出的小口径接口同样采用内螺纹设计，用于对接更小通径的支路管线，接口根部设置三角加强筋结构，弥补侧向开孔带来的筒体强度削弱，避免管路安装旋紧时或介质带压工作时，接口根部出现应力开裂问题。设计阶段首先要匹配对应公称通径的螺纹参数，主通路螺纹的有效旋合长度需满足管路密封要求，通常不小于螺纹公称直径的0.8倍，保证旋合后螺纹副有足够的接触面积，兼顾密封性能与连接强度；侧向接口的轴线与主通路轴线垂直相交，相贯线位置做圆角过渡处理，减少介质流经此处的湍流阻力，同时降低应力集中系数。外形尺寸上，主体筒体外径比螺纹大径单边预留2-3mm的壁厚余量，针对1.6MPa级别的低压工作场景，该壁厚可满足强度要求，同时不会过度增加零件重量与材料成本；侧向接口的高度控制在合理范围，既保证螺纹有效旋合长度，又避免过高带来的安装干涉问题，安装时需注意主通路两端的管路旋入深度，避免旋入过长遮挡侧向接口的通流截面，造成支路流量不足。接头的外表面不做额外复杂结构，筒体端部的外圆做微小倒角，方便安装时对准螺纹，减少螺纹错牙的概率；所有螺纹加工精度满足普通密封级要求，配合生料带或密封胶即可实现低压工况下的无泄漏连接，不需要额外加工密封槽，降低加工成本与装配复杂度。在实际选型应用中，需要根据主路与支路的通径匹配对应规格的接头，同时确认工作介质的兼容性，常规铸铁或铜质接头适配水、压缩空气等常规介质，若用于腐蚀性流体场景则需要更换对应材质的同结构零件。建模过程中，螺纹特征采用简化示意表达，重点还原相贯线位置的过渡结构、加强筋的尺寸与位置、各段筒体的同轴度要求，为后续的工程图输出、装配干涉检查提供准确的模型依据，装配验证时可快速确认该接头在管路布局中是否与周边构件存在安装空间冲突，提前调整管路走向，减少现场安装的返工概率。
