攀岩用弹簧凸轮式岩石塞保护装置

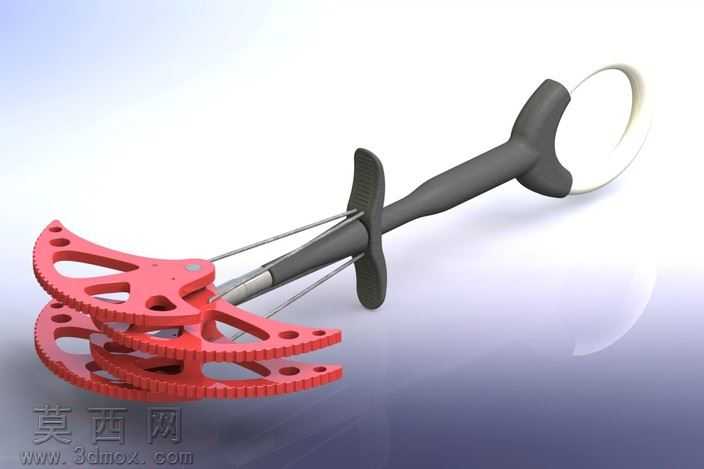

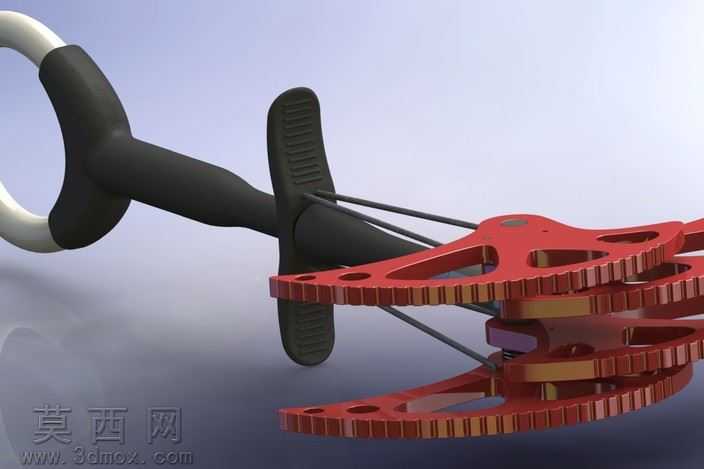

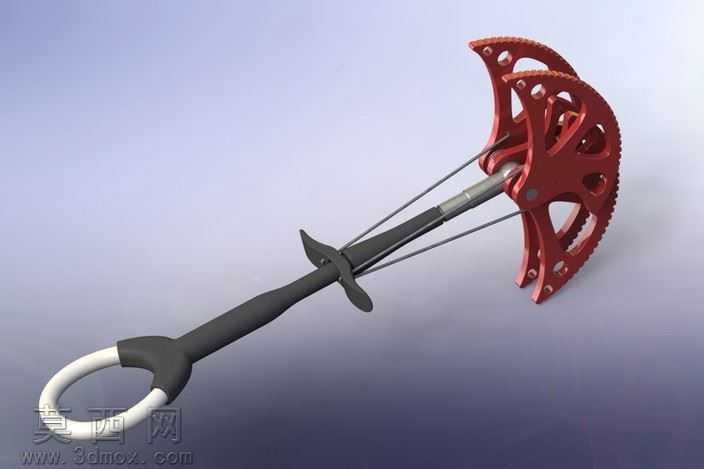

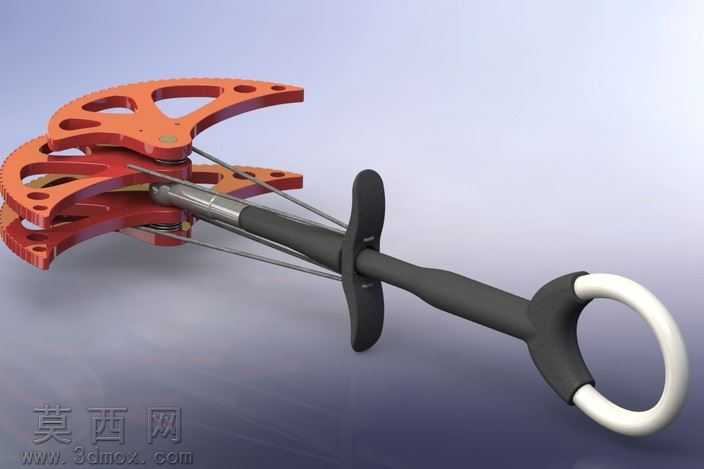

本作品为攀岩运动使用的弹簧凸轮式保护装置三维模型，建模过程严格遵循机械结构逻辑，先完成整体功能分区拆解，将装置分为凸轮扩张组、中心推杆、弹簧复位组件、手持握柄、末端挂环五大核心模块。建模阶段以参数化特征构建各部件，凸轮组采用多片对称式异形凸轮片设计，每片凸轮轮廓经过曲率优化，保证在岩石裂缝中撑开时可与岩壁形成均匀的咬合接触面，凸轮片上的减重镂空结构在保证结构强度的前提下降低整体重量，建模时通过阵列、对称约束快速完成多片凸轮的布局，同时预留销轴连接的装配间隙。中心推杆采用金属材质建模，表面做哑光金属质感处理，推杆与凸轮组之间的传动钢丝采用细径圆柱特征构建，还原钢丝牵拉凸轮实现收合的传动逻辑，弹簧组件采用螺旋扫描特征完成，精准匹配弹簧的节距、线径参数，模拟弹簧受压后推动凸轮扩张的力学状态。手持握柄采用软胶材质渲染，表面做细微的磨砂纹理处理，握柄上的限位挡片做了圆角过渡处理，避免使用时划伤手部，末端挂环采用半哑光工程塑料材质，挂环与握柄的连接位置做了加强筋结构设计，保证承重时的结构强度。渲染阶段采用工作室柔光环境，金属部件添加细微的环境反射效果，软胶部件调整粗糙度参数还原真实触感，整体装配过程严格按照实际产品的装配顺序添加配合约束，验证凸轮收合、扩张的活动行程无干涉，还原该装置塞入岩石裂缝后，弹簧推动凸轮撑开卡紧岩壁、为攀岩者提供可靠保护点的功能逻辑，设计过程充分考虑户外使用场景的可靠性，所有受力部件均做了结构强度优化，兼顾轻量化与承重性能。
