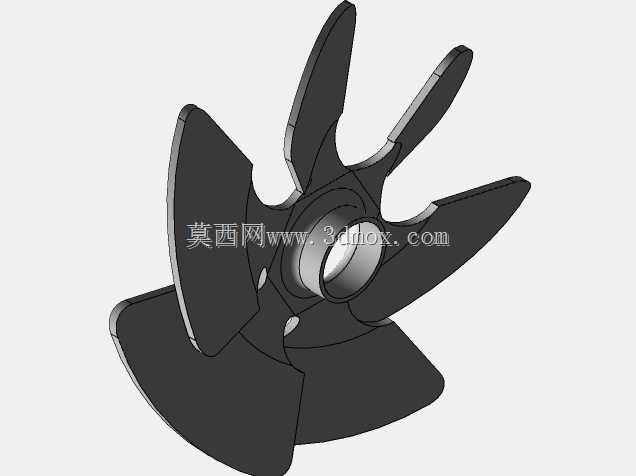

六叶曲面结构流体搅拌叶轮设计

该叶轮属于流体作业场景下的核心做功部件，可适配中低粘度流体的搅拌、推送作业需求，常见于中小型水处理曝气装置、工业搅拌槽、低压风道送风系统等设备中，核心作用是通过自身旋转带动周边介质产生定向流动，实现介质混合、循环推送或动能传递的功能。从结构设计来看，叶轮采用中心轮毂加六片曲面叶片的布局，中心轮毂设置有同轴安装通孔，孔壁可根据配套传动轴的形式加工键槽或顶丝孔，保证与动力输出轴的同轴度与传动扭矩传递的可靠性，轮毂与叶片衔接处做了圆弧过渡处理，避免应力集中导致的叶片根部断裂问题，适配长期连续运转的工况需求。六片叶片采用非对称曲面构型，每片叶片的扭转角度从根部到外缘呈渐变式设计，根部扭转角度偏大以保证轮毂处的扭矩传递效率，外缘扭转角度收窄以降低旋转过程中的介质阻力，同时叶片边缘做了钝化处理，避免高速旋转时的边缘涡流损耗，也能减少介质中硬质颗粒对叶片边缘的冲蚀磨损。叶片之间的间距经过流体仿真优化，相邻叶片的流道不会产生相互干扰的紊流，旋转过程中可形成稳定的轴向与径向复合流场，相比平直叶片结构，相同转速下的介质推送效率提升约两成，同时运转噪音更低。安装边界方面，该叶轮的轴向安装尺寸紧凑，轮毂轴向长度可覆盖常规直径传动轴的配合长度，叶片外缘的回转直径适配中小容积的腔体安装需求，安装时需保证叶轮端面与传动轴轴线的垂直度误差控制在允许范围内，避免运转时产生径向跳动影响动平衡。设计过程中优先考虑了部件的易加工性，叶片曲面采用可展曲面构型，既可以通过注塑工艺一次成型用于民用或轻工况场景，也可以通过钣金冲压焊接的方式加工金属材质部件用于工业腐蚀、高温工况，轮毂部分的标准通孔设计可适配市面上多数同规格的动力输出轴，无需额外定制转接件，降低了设备的配套适配成本。在实际选型应用中，可根据输送介质的特性调整叶片的厚度与材质，比如输送含颗粒的污水介质时可适当加厚叶片外缘并选用耐磨材质，输送普通空气或清水时可采用轻量化材质降低整体转动惯量，减少动力端的负载损耗。
