摆动式曲柄传动教学演示机构

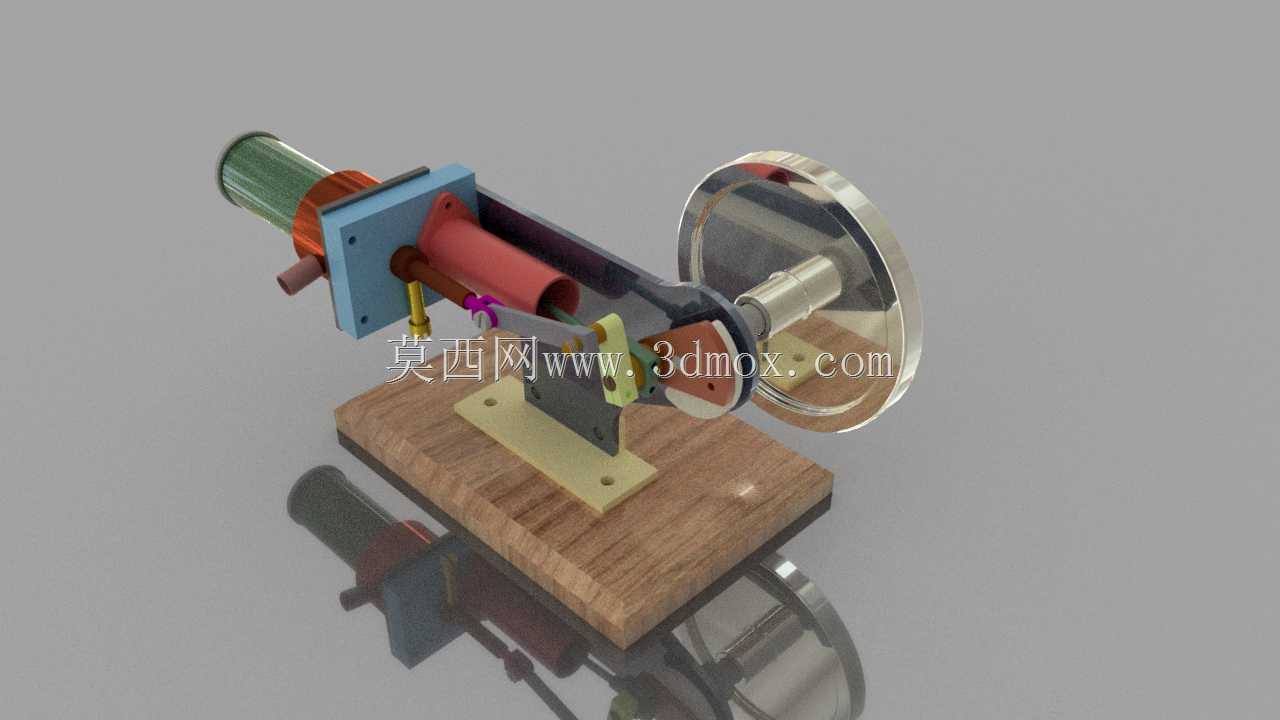

这套摆动式曲柄传动演示结构，主要面向职业院校机械原理教学、企业新员工结构认知培训场景搭建，可直观展示曲柄滑块类机构的运动转换逻辑，帮助学习者快速理解旋转运动与往复摆动的传递关系，也可作为小型往复式执行机构的原理验证载体，适配小行程摆动作业的非标设备前期方案推演。整套机构采用卧式安装布局，底座为实木材质的安装基板，所有传动组件通过立式支架固定在基板上，安装时需保证各铰接轴的同轴度误差控制在0.02mm以内，避免运动过程中出现卡滞、别劲的问题。动力输入侧预留了电机安装接口，可直接适配微型直流电机驱动，输入端的轴套采用自润滑铜套材质，无需频繁加注润滑脂即可保证长时间连续运转的顺畅性。曲柄端配置了带配重的平衡轮，可抵消连杆往复运动产生的惯性力，降低机构运转时的振动幅度，平衡轮与曲柄轴采用键连接固定，拆装维护时无需额外定制专用工装，常规内六角扳手即可完成拆解。连杆与摆臂的铰接位置配置了可调式行程限位结构，通过调整铰接点的偏心距，可在一定范围内改变输出端的摆动角度，适配不同演示场景的行程需求，摆臂末端预留了工装安装位，可根据演示需求加装不同的执行端配件，模拟冲压、送料、裁切等不同工况的动作逻辑。设计过程中优先考虑了结构的易观察性，所有传动部件均未设置外防护罩，各铰接点的运动轨迹完全外露，方便学习者直观观察曲柄转角与摆臂摆角的对应关系，各零件的装配间隙经过反复校核，既保证运动无卡滞，也不会因间隙过大出现运动窜动影响演示精度。整套机构的安装边界尺寸控制在长220mm、宽120mm、高150mm以内，可直接放置在实验台桌面使用，无需额外的安装固定基础，底座底部预留了防滑胶垫安装槽，加装胶垫后可避免运转时出现位置滑移。
