多规格相框支架组合结构设计

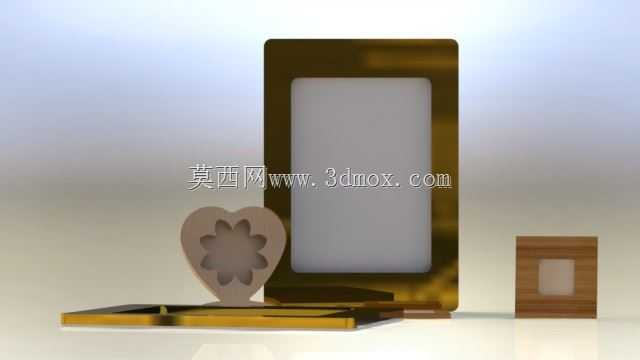

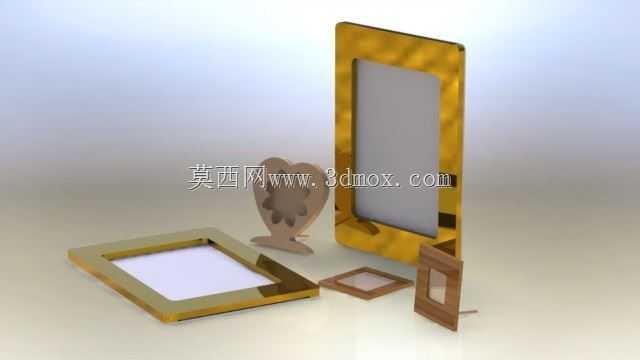

这套组合结构主要面向桌面装饰摆件的加工配套场景，适配CNC雕刻切割设备的量产加工需求，可直接用于木质、亚克力、软金属材质的相框类产品生产。从实际使用场景出发，不同尺寸的框体对应不同的摆放需求：大尺寸竖版框体适配桌面立式摆放，可放置7寸以内的照片或装饰画，背部预留的支撑卡槽可直接卡入配套的异形支架，支架底部做了加宽处理，摆放时与桌面接触面积足够，不会出现轻易倾倒的问题；平放式的大尺寸框体可作为桌面托盘式装饰框使用，边缘做了圆弧过渡处理，避免尖锐棱角划伤桌面或使用者；小尺寸的迷你框体可作为桌面便签夹或者迷你照片架使用，自身重量较轻，无需额外配重即可稳定摆放。设计过程中优先考虑了CNC加工的工艺可行性，所有框体的外轮廓与内框开槽均采用等宽刀具路径设计，加工时无需频繁换刀，单次装夹即可完成单一部件的全部切割工序，内框的台阶槽深度统一控制在3mm，刚好适配常规厚度的照片、亚克力面板与背板的安装，无需额外打胶即可通过过盈配合完成组装。不同规格的框体安装边界做了统一适配，竖版框体的背部支撑卡槽宽度统一为5mm，可通用同系列的支撑支架，支架与框体的接触位置做了微小的倒角处理，装配时不会出现卡滞，同时能保证支撑角度维持在15度左右，符合日常观看的视觉角度。平放式框体的底部四个角预留了0.5mm的凸起脚垫位置，粘贴防滑脚垫后可避免框体底部与桌面直接摩擦，同时减少摆放时的滑动问题。所有部件的壁厚均控制在8mm，既保证了结构强度，不会因为日常拿取出现变形断裂，也不会因为壁厚过大造成材料浪费，加工时的走刀速度可维持在常规切割参数区间，无需针对特殊结构调整设备参数。小尺寸框体的背部做了一体化的支撑结构，无需额外组装配件，加工完成后简单打磨即可直接使用，适合作为批量伴手礼或者文创产品的基础结构。整套结构的部件之间没有复杂的装配关系，所有连接位置均采用无紧固件的卡接设计，终端用户拿到手后无需工具即可完成组装，降低了后续的装配人工成本，同时也方便拆解收纳，运输时可将所有部件平铺放置，大幅减少包装体积，降低物流环节的成本损耗。
