轻量化镂空式机械连接支撑构件

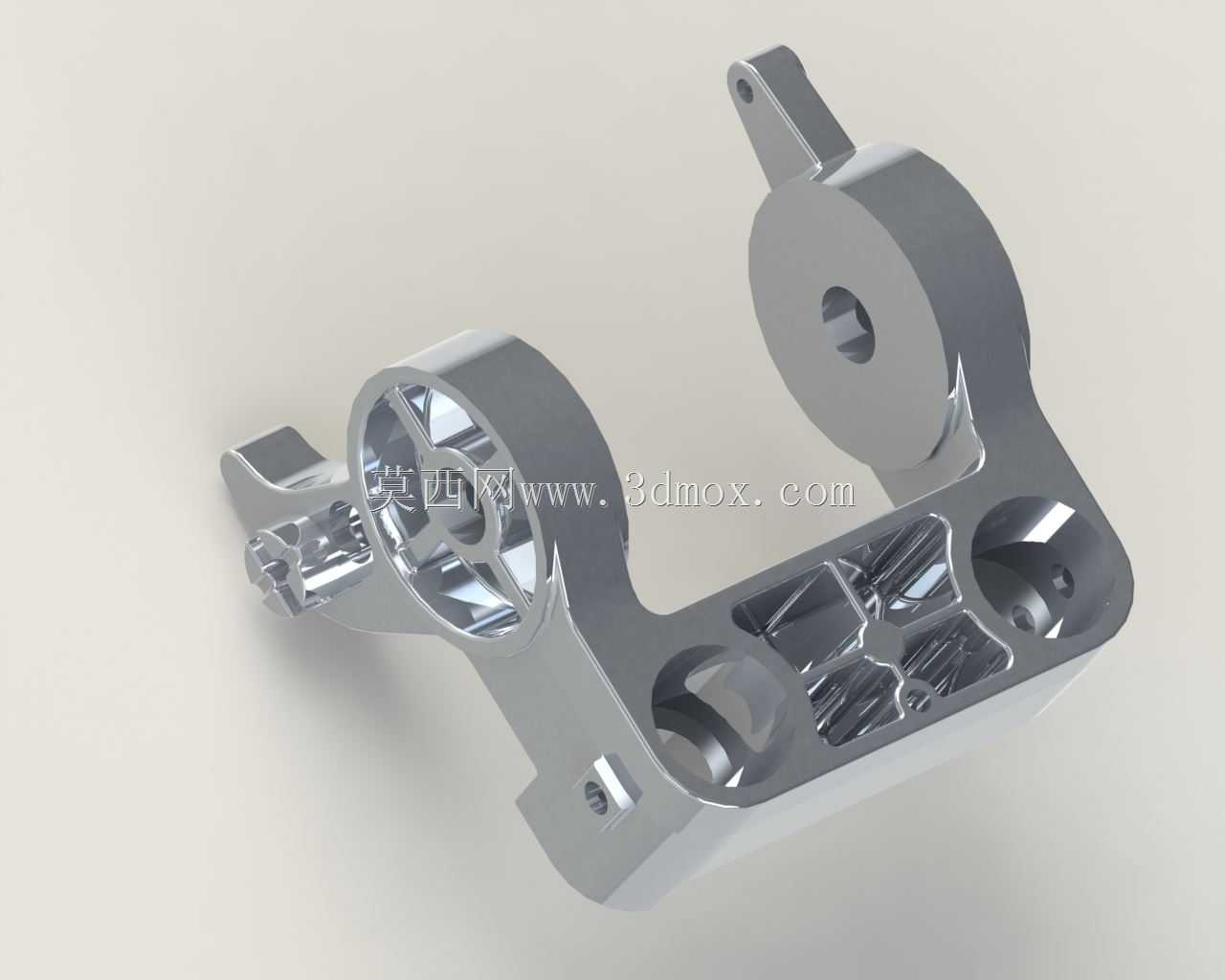

这款构件在多类工业传动、执行机构中承担核心连接与支撑作用，常见于自动化产线的执行端连接部位、小型精密设备的动力传递路径中，也可适配检测设备的工位调节机构，作为动力输出端与执行末端的中间承载结构，既要传递转动扭矩，也要承担外部载荷带来的弯矩与冲击，避免动力传递过程中出现位置偏移或结构形变。从结构设计来看，构件采用一体化铣削成型的思路，主体承载区域做了不等厚的壁厚设计，受力集中的轴孔周边保留了足够的实体厚度，保证轴类零件装配后的同轴度稳定性，非主要受力区域则做了大面积的镂空挖槽处理，槽体的加强筋沿着应力传递方向排布，既削减了整体构件重量，降低运动过程中的惯性负载，也不会削弱整体结构的刚性，避免高速往复运动时产生共振问题。构件上的两处轴孔分别对应动力输入与输出端的装配，其中大直径轴孔用于与固定端的转轴配合，孔内预留了键槽装配位置，可传递额定范围内的扭矩，小直径悬臂轴孔用于连接执行端的连杆或摆臂，孔位周边做了局部加厚处理，抵消悬臂结构带来的应力集中问题。构件底部的平面为安装基准面，平面上预留了两处定位销孔与螺纹安装孔，安装时可先通过定位销完成位置校准，再通过螺栓完成锁紧固定，保证安装后的位置精度，基准面的平面度公差控制在0.02mm以内，避免安装后出现装配倾斜。构件侧面的凸起定位块用于与周边的限位结构配合，在构件摆动到极限位置时起到硬限位作用，避免运动超程损坏周边零部件。整体结构的外形轮廓充分考虑了加工工艺性，所有转角位置都做了适配铣刀加工的圆角过渡，没有清角死角，减少后续加工的工序难度，镂空区域的内壁也做了拔模斜度处理，若采用压铸工艺做毛坯生产时可顺利脱模，适配批量加工的生产需求。在实际选型应用时，需要核对安装基准面的尺寸与设备安装位的匹配度，确认轴孔的直径与配合轴径的公差带符合装配要求，同时要核算构件承载的最大扭矩与动态载荷，确保在额定工况下结构形变在允许范围内，不会出现疲劳断裂或过度形变影响传动精度的问题。
