电机定子装配用多工位回转转盘设备

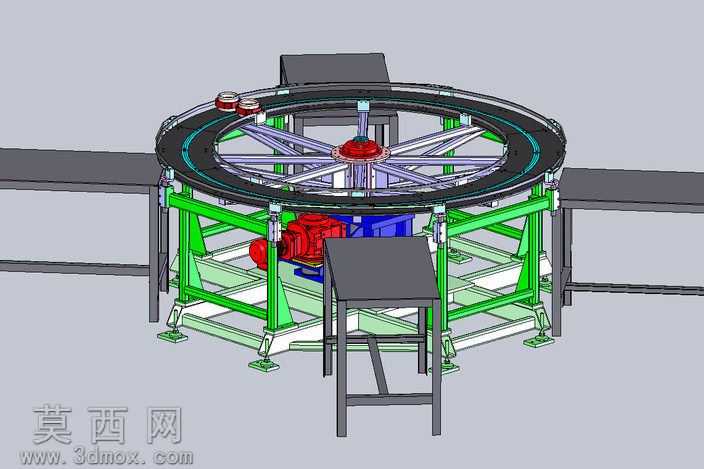

本作品为面向电机定子装配工序设计的回转式多工位转盘设备三维模型，整体采用自下而上的层级化建模逻辑完成搭建，建模过程中严格遵循机械设计的装配公差规范，对每一处连接结构、运动配合关系都做了精准的参数化约束，确保模型可直接用于后续的工程出图、运动仿真与结构优化环节。模型主体结构分为底部支撑框架、中部回转驱动单元、上部环形载具轨道以及周边配套作业工位四个核心部分：底部支撑框架采用标准工业铝型材与方钢焊接件组合搭建，通过不同材质的渲染区分，清晰展现了型材框架的轻量化优势与钢制脚座的承重特性，每一处脚座都设计了可调水平的支撑结构，建模时对调节螺栓的螺纹细节、防滑垫的纹理都做了精细化还原，保证结构展示的直观性。中部回转驱动单元集成了减速电机、传动齿轮组、中心回转支承等核心部件，建模时还原了电机的安装定位结构、齿轮的啮合配合关系，通过半透明渲染效果可清晰展示内部动力传递的路径，驱动单元外部设置了安全防护壳体，既满足工业安全设计要求，也通过色彩区分让整体结构层次更加分明。上部环形载具轨道采用大直径环形设计，轮辐式支撑结构从中心回转座向外辐射连接环形轨道，轨道表面设置了耐磨导向条与定位卡槽，可适配不同规格的定子载具，满足多工序同步作业的工位流转需求，轨道周边均匀分布多个作业工位，每个工位配套独立的作业工作台，工作台的高度、操作空间都按照人体工程学参数设计，建模时还原了工作台的支撑腿结构、台面防滑纹理，确保作业人员操作的便利性。整体模型的材质渲染贴合工业设备的真实质感：金属结构件采用哑光喷塑材质区分不同功能部件，传动部件采用金属光泽材质突出加工精度，防护部件采用半透明或亮色材质做视觉区分，所有部件的装配关系清晰，无干涉错位问题，完整还原了定子装配转盘的设计逻辑，可用于产线规划展示、装配工艺验证、设备方案评审等多个场景，为电机定子装配环节的自动化、多工位协同作业提供了直观的三维设计参考。
