Nema17规格步进电机带同步轮结构

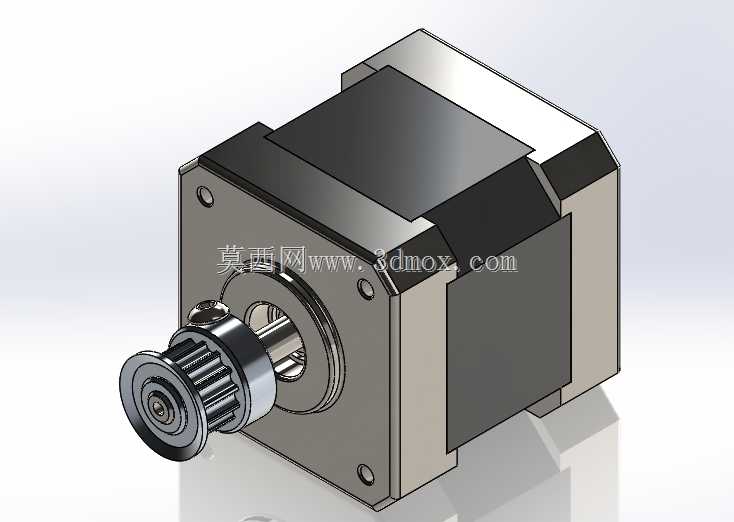

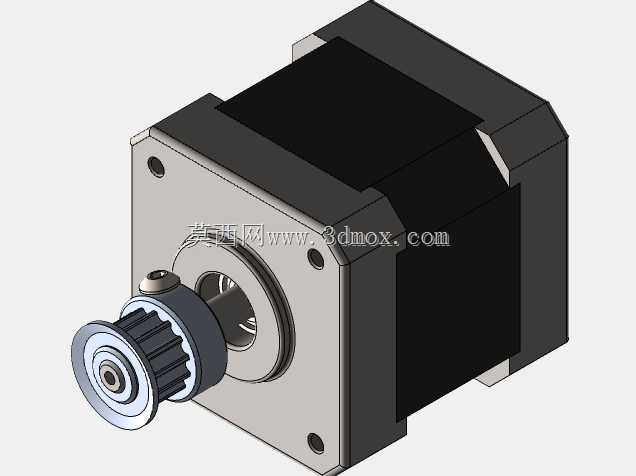

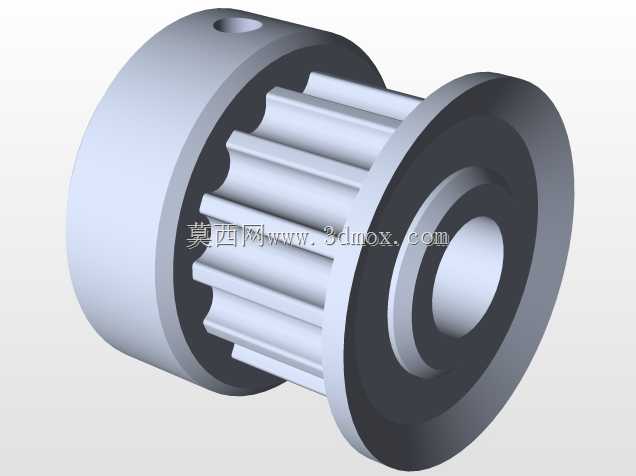

在桌面级自动化设备、小型数控雕铣装置、3D打印运动轴、实验室小型输送工位的设计选型中，Nema17规格步进电机是应用频次极高的动力输出部件，本次呈现的结构为输出端预装同步带轮的完整装配形态，可直接匹配同步带传动场景的安装需求，省去设计人员单独选配带轮、校核轴孔配合的重复工作量。从实际应用场景来看，这类带轮输出的步进电机多用于需要精准定长传动的工位，比如小型皮带输送线的主动辊驱动、点胶设备的XYZ轴位移传动、自动拧螺丝机的进给轴动力输出，依靠步进电机开环状态下的步距角精度，配合同步带的无间隙传动特性，可实现0.1mm级别的重复定位精度，满足多数轻载自动化场景的运动控制要求。从功能特性上看，该结构保留了Nema17标准电机的方形安装法兰特征，机身采用分段式结构设计，后端的包覆段为绕组与磁钢的容纳腔体，前端法兰面预留四个标准安装孔位，可直接适配市面通用的Nema17电机安装支架，无需额外加工转接板。输出轴端装配的同步轮为齿形带轮，带轮与电机轴之间采用顶丝锁紧的固定方式，可承受轻载工况下的传动扭矩，避免传动过程中带轮与轴发生相对滑移。设计思路上，该结构完全遵循Nema17电机的通用安装边界，法兰安装孔的孔距、轴伸长度、轴径尺寸均符合行业通用规范，设计人员在进行整机结构排布时，可直接调用该模型进行干涉检查，提前预判电机与周边机架、传动部件、走线空间的位置关系，减少实物装配阶段的干涉返工问题。从安装边界来看，电机主体的方形截面尺寸适配40系列铝型材的安装槽宽，可直接通过L型支架固定在铝型材框架上，前端伸出的同步轮外径尺寸经过校核，在搭配对应宽度的同步带时，不会与电机安装法兰面发生摩擦，带轮的齿形参数匹配常规的MXL型同步带，可直接采购标准件进行装配。在结构细节上，电机外壳的棱角做了小尺寸倒角处理，避免装配过程中锐边划伤操作人员，前端轴承位的凸台结构可对输出轴形成径向支撑，降低带轮传动带来的径向载荷对电机内部轴承的磨损，延长电机的实际使用寿命。
