ABBACS355变频器传动控制装置三维模型

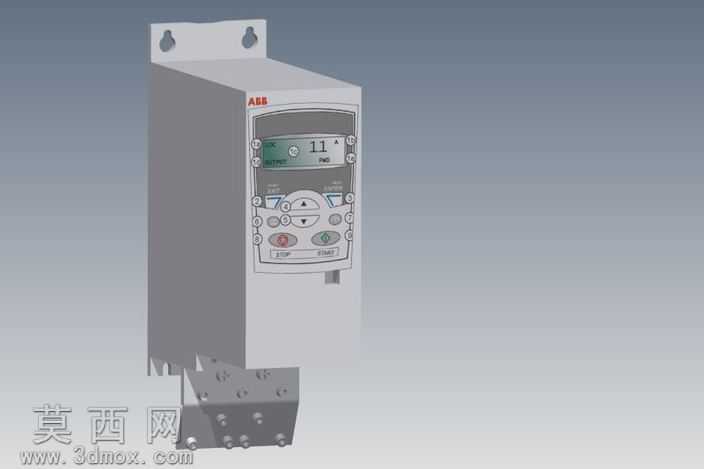

本模型为ABB品牌ACS355系列传动控制变频器的高精度三维建模成果，建模过程严格遵循实物外观与结构比例，完整还原了该款紧凑型变频器的所有外部结构特征。建模阶段首先通过实物测绘获取精准尺寸参数，以参数化建模方式搭建主体壳体基础轮廓，对顶部的安装固定挂耳做了细节还原，预留的安装孔位尺寸、位置完全匹配实物安装规范，可直接用于电气柜安装布局的仿真验证。模型正面的操作面板区域做了精细化处理，包括带数字显示的显示屏区域、功能操作按键组、运行状态指示灯、品牌标识位置都按照实物比例精准复刻，按键的凹凸形态、面板的分层结构都做了结构区分，没有出现结构穿模或比例失调问题。底部的接线端子区域做了结构还原，端子排的排布、接线端口的形态、底部散热格栅的镂空结构都清晰呈现，壳体侧面的散热筋结构也按照实物的走向与尺寸完成建模，还原了产品的散热结构设计特征。材质渲染阶段，主体壳体采用工业哑光浅灰塑料材质，调整了合适的粗糙度与反射参数还原工业电气产品的外壳质感；操作面板区域的显示屏采用半透明深色玻璃材质，按键区域根据功能区分做了不同的色彩材质区分，红色停止按键、绿色运行按键都还原了实物的色彩标识，品牌标识采用印刷质感的贴花材质贴合在壳体对应位置，整体渲染效果贴近实物的视觉观感。模型结构上做了合理的部件拆分，将安装挂耳、主体壳体、操作面板、底部端子座做了独立的部件分组，方便后续在装配场景中进行部件的隐藏、替换或装配干涉检查。设计思路上围绕工业电气布局仿真的使用需求，在保证外观还原度的同时对内部非外露结构做了合理简化，控制模型整体面数在合理区间，既可以用于产品展示渲染，也可以直接导入电气设计场景完成柜内布局排布、安装空间校核等工作，适配多类工业设计场景的使用需求。
