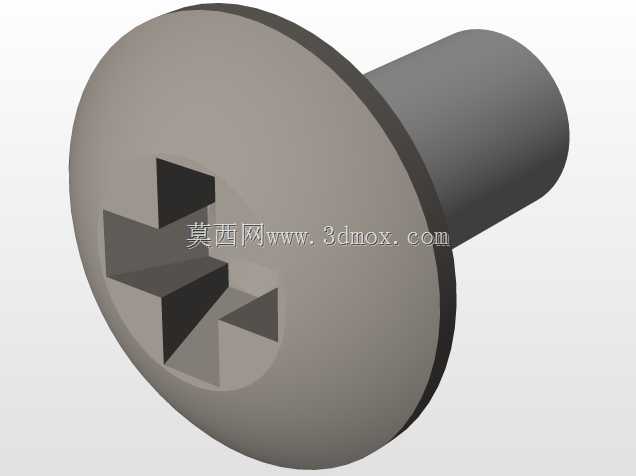

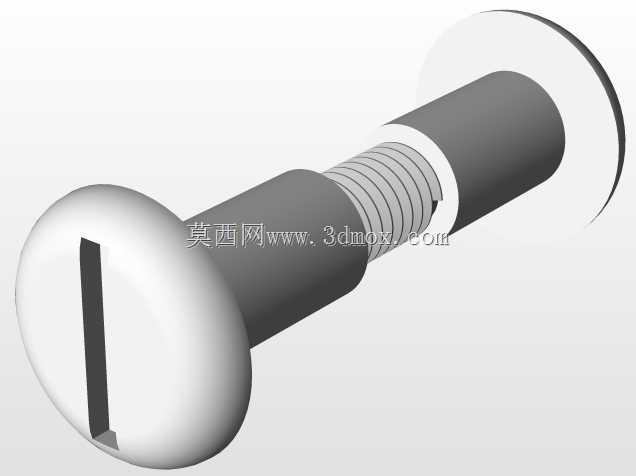

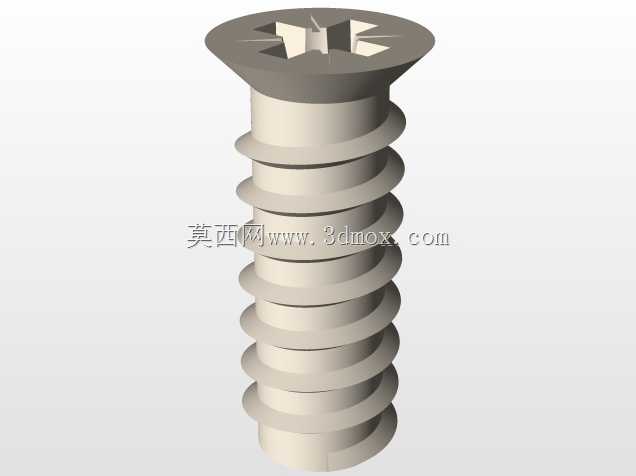

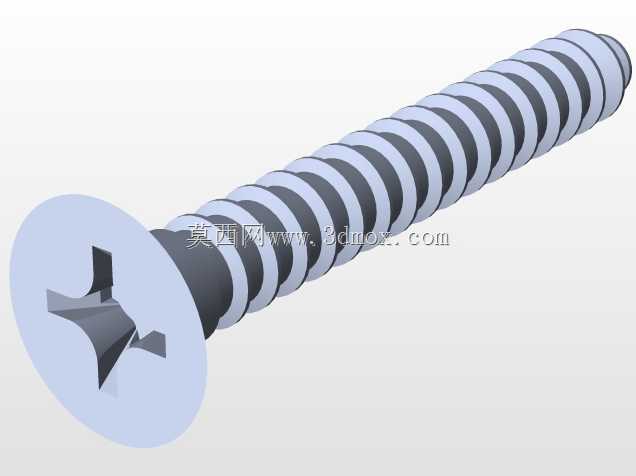

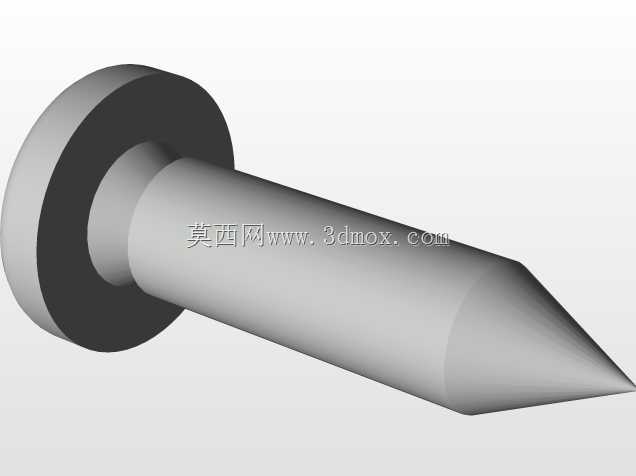

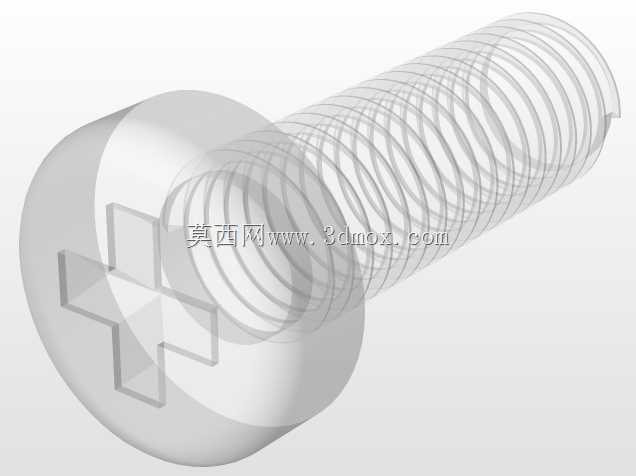

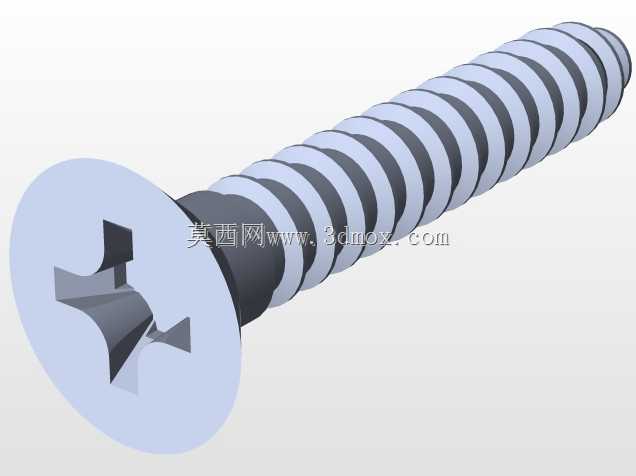

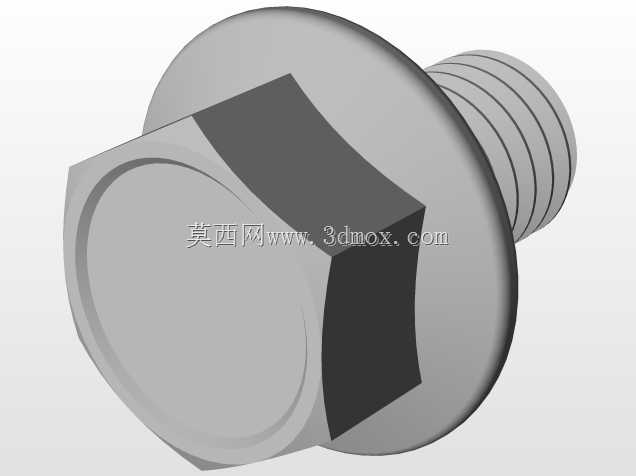

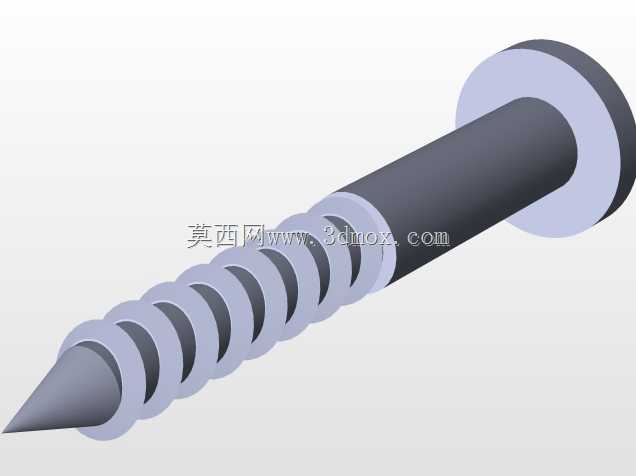

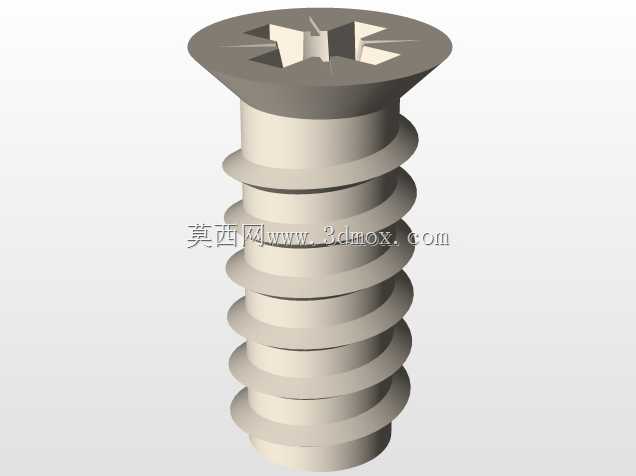

十字槽大扁头螺栓紧固件三维结构

在各类机电设备装配、钣金结构连接、民用五金组装场景中，这类大扁头十字槽螺栓的应用覆盖范围极广，从低压配电柜内部元器件固定、小型自动化设备的钣金护板安装，到民用家具的金属构件连接、消费电子外壳的紧固作业，都能见到这类紧固件的身影。不同于沉头螺栓需要在安装面加工适配的沉孔来保证头部与安装面齐平，大扁头的结构设计自带更大的头部承压面积，不需要对安装基材做沉孔加工，直接在平整的安装面穿过预制通孔，配合螺母或者预制内螺纹孔就能完成锁紧，对于厚度较薄、无法加工沉孔的钣金件、塑料件来说，这种结构能有效分散锁紧时的压应力，避免锁紧力过大造成基材表面凹陷甚至开裂。十字槽的驱动结构设计，兼顾了手动螺丝刀与电动起子的适配性，槽型的对中性能好，装配过程中不容易出现打滑脱槽的问题，相比一字槽结构，十字槽能够承受更大的锁紧扭矩，适合有一定预紧力要求的连接场景。从设计层面来看，这款螺栓的头部直径远大于同规格的圆柱头、盘头螺栓，头部下表面为平整的环形承压面，安装后与被连接件表面的接触面积更大，在软质基材比如铝合金薄板、工程塑料件上使用时，不需要额外加装平垫圈就能达到足够的承压效果，减少了装配过程中的零件数量，能有效提升流水线装配的作业效率。螺杆部分为标准的等径外螺纹结构，螺纹收尾处做了合理的退刀过渡，避免螺纹末端出现应力集中导致的螺杆断裂问题，螺杆长度可以根据不同的连接厚度做适配选型，安装时需要注意穿过被连接件后的螺杆露出长度控制在2到3个螺距范围内，既保证足够的螺纹啮合长度，也不会因为露出过长干涉其他内部构件。头部的厚度设计兼顾了结构强度与槽深需求，十字槽的深度控制在头部厚度的三分之二左右，既保证驱动时的扭矩传递能力，也不会因为槽深过深削弱头部的结构强度，在达到额定锁紧扭矩时不会出现头部开裂、槽型崩损的问题。这类紧固件在选型时需要重点核对安装边界：头部的大直径决定了安装位周边需要预留足够的避让空间，不能有凸起的结构干涉头部的贴合，螺杆的公称直径需要与被连接件的预制通孔保持0.1到0.2mm的间隙，保证装配时螺杆能顺利穿过，不会出现卡滞。在有防腐要求的户外设备场景中，这类螺栓通常会搭配镀锌或者达克罗表面处理，模型完整还原了头部与螺杆的过渡圆角、十字槽的拔模斜度等细节，能直接用于装配干涉检查、设备BOM表搭建、装配工艺模拟等工作，不需要再对模型的细节结构做二次修正。
