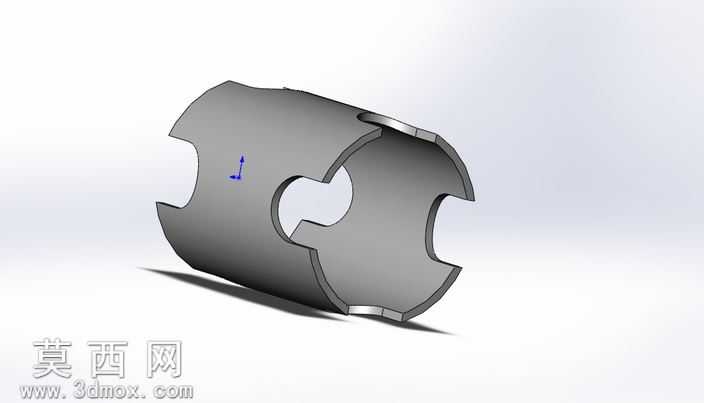

高炉用带槽定位垫片三维结构设计

该三维模型采用SolidWorks平台完成全参数化建模，建模过程以回转体基础特征为核心，首先绘制垫片的轴向截面轮廓，通过凸台拉伸生成基础筒状基体，保证零件整体同轴度符合工业装配公差要求。针对零件两端的对称缺口结构，采用草图绘制缺口轮廓后执行双向拉伸切除操作，所有缺口的圆弧过渡处均添加R2圆角特征，避免应力集中导致的零件开裂问题，同时缺口的尺寸参数完全匹配高炉配套连接件的卡接定位需求，确保装配时可快速完成周向定位，无需额外调整角度。零件中部的异形通孔采用多段圆弧与直线段组合绘制封闭轮廓，通过完全贯穿的拉伸切除生成，孔壁与零件外圆柱面的相交处添加0.5mm的倒角特征，去除加工毛刺的同时便于配套销轴的穿入装配。模型渲染阶段采用哑光金属材质，模拟高温工况下常用的耐热合金钢表面质感，调整环境光为柔和的漫反射光源，添加软阴影效果突出零件的立体轮廓与结构细节，清晰展示各特征的相对位置与尺寸比例。设计过程中充分考虑高炉设备的高温作业环境，零件壁厚设置为8mm，保证结构强度可承受长期的热应力与机械载荷，两端对称的缺口结构可实现与相邻部件的卡接防转，中部通孔可用于流体导通或定位销穿过，整体结构无冗余特征，所有尺寸均遵循机械设计手册中关于高温密封垫片的设计规范，爆炸视图设置为抑制状态，默认展示零件的装配完成形态，便于设计人员快速理解零件的整体外形与装配关系，可直接用于高炉设备的配套装配模拟、工程图导出以及数控加工编程参考。
