内径30mm凸缘螺母专用扳手结构

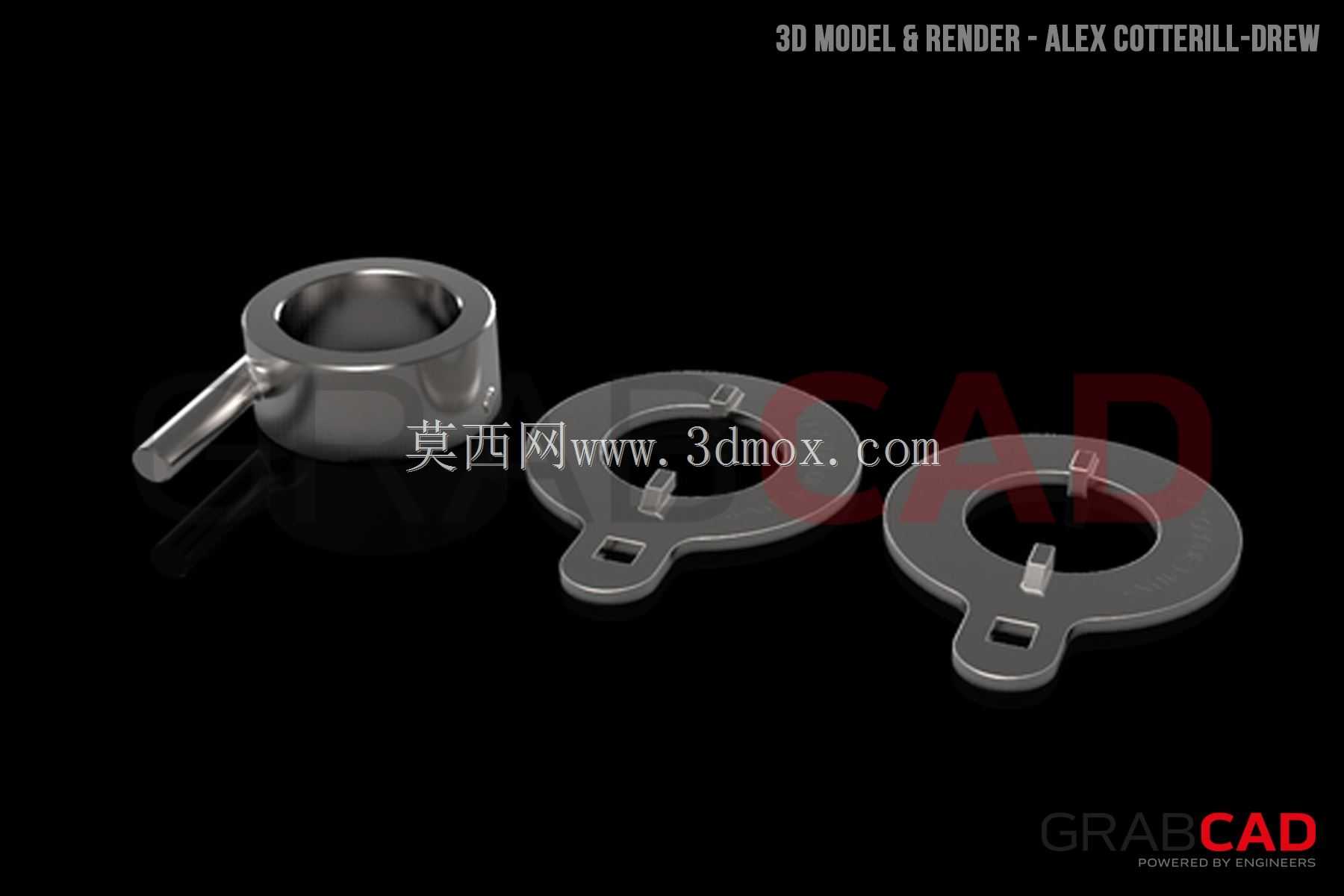

这款针对凸缘螺母设计的专用扳手，核心适配内径30mm规格的凸缘螺母拆装作业，在常规手动拆装工具无法覆盖的窄空间法兰连接场景中，能有效解决普通开口扳手、活动扳手卡接不牢、易打滑损伤螺母棱角的问题。从结构设计来看，整套工具包含带操作柄的环形定位套与两款不同卡接凸台尺寸的扳手头，环形定位套可先套入凸缘螺母的圆柱段完成径向定位，避免施力过程中扳手整体偏移滑脱，扳手头的卡舌精准匹配凸缘螺母端面的定位卡槽，扭矩传递过程中受力面完全贴合卡槽侧壁，不会对螺母外圆的镀层或加工面造成挤压损伤。实际应用场景覆盖液压管路法兰连接、减速机端盖凸缘螺母锁紧、小型压力容器法兰紧固件拆装、传动轴承座端面圆螺母固定等多个工业装配环节，尤其是在设备维护现场，当凸缘螺母安装位置周边有凸起结构、操作空间仅能容纳薄型扳手头伸入时，这套分体式结构的扳手可以先将定位套套入螺母，再从侧面插入扳手头完成卡接，相比整体式环形扳手无需从螺母端部轴向套入，能适配更多轴向空间不足的安装工况。设计过程中充分考虑了手动施力的扭矩边界，操作柄的长度经过力学核算，普通成年男性单手施加作用力时，传递到螺母卡接面的扭矩刚好满足8.8级凸缘螺母的推荐锁紧力矩要求，不会因为力臂过长导致扭矩过载造成螺纹滑牙，也不会因为力臂过短出现锁紧力不足的问题。扳手头的挂孔设计可配合钢丝系绳，在高空设备维护作业时能防止工具坠落，扳手头的厚度控制在5mm以内，可伸入法兰与设备壳体之间的窄缝完成卡接，定位套的内孔与30mm凸缘螺母的外圆采用H8/f7间隙配合，既能保证定位顺畅不卡滞，又能将径向晃动量控制在0.1mm以内，确保卡舌与螺母卡槽的对位精度，避免施力时卡舌偏载断裂。两款不同的扳手头分别适配带单卡槽和双卡槽的凸缘螺母，无需更换定位套即可快速切换，提升现场拆装效率，整体结构没有多余的复杂构件，加工工艺性好，普通线切割设备即可完成扳手头的外形加工，定位套采用45号钢调质处理后表面发黑防锈，可满足车间复杂工况下的长期使用需求，在频繁拆装的工位上，相比通用扳手能降低约60%的螺母棱角损伤率，同时减少拆装过程中扳手滑脱造成的工伤风险。
