航空作战舱内四点式炮手座椅结构设计

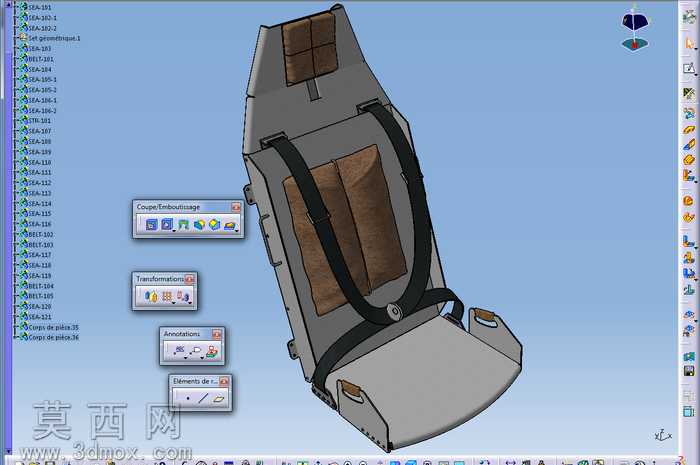

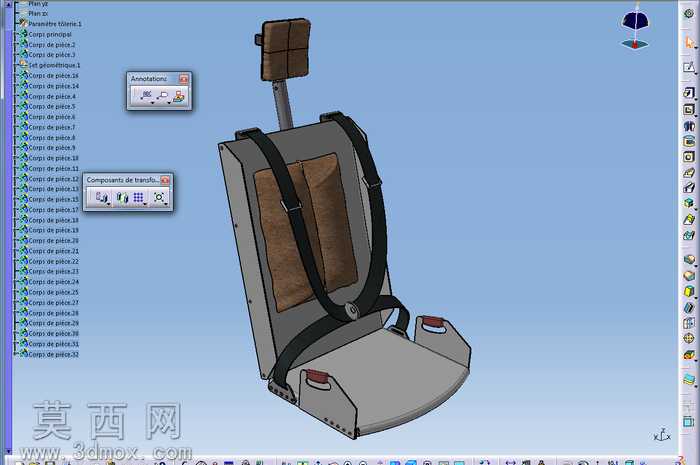

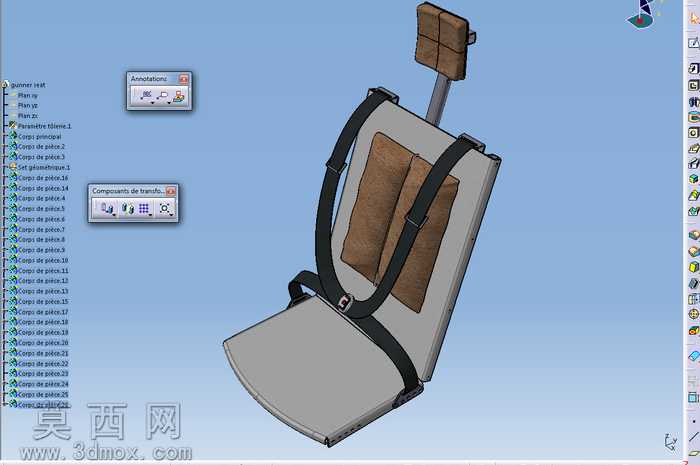

本作品为适配航空作战舱场景的炮手专用座椅三维建模成果，建模阶段依托CATIA软件完成全参数化结构搭建，严格遵循航空乘员设备的人机工程设计逻辑开展布局规划。建模过程首先完成座椅主体承力结构的曲面构建，针对靠背、座盆的异形曲面采用多截面曲面、桥接曲面命令完成顺滑过渡，确保曲面曲率连续无突兀折角，匹配作战舱内狭窄安装空间的尺寸约束，同时预留出乘员穿戴作战装具后的活动余量。模型完整还原了四点式安全带约束系统的结构细节，包含织带走向、锁扣安装位、织带固定锚点的精准定位，安全带织带部分采用柔性件模拟建模，还原织带自然垂落的形态，锁扣部件细化了卡扣开合结构的装配关系，可直观展示乘员穿戴安全带后的约束状态。座垫与靠背的缓冲垫部分单独建模，通过曲面偏移、加厚命令生成缓冲层实体，还原缓冲垫的分块造型，表面模拟织物包覆的纹理质感，边缘做圆角过渡处理避免尖锐棱角，适配高过载工况下的乘员防护需求。座椅两侧设置的硬质扶手也完成了细化建模，扶手表面做防滑纹理结构设计，扶手与座椅主体的连接转轴结构完整还原，可直观展示扶手的翻转活动行程。模型的结构树层级清晰，按照承力骨架、缓冲层、约束系统、附属部件分类管理特征参数，每个零件的建模参数均可编辑调整，方便后续根据不同机型的安装尺寸做适配修改。渲染阶段针对不同部件赋予差异化材质：承力骨架部分赋予高强度航空铝合金材质，调整金属粗糙度参数模拟哑光阳极氧化的表面质感；缓冲垫部分赋予耐磨织物材质，添加细微的织物纹理凹凸贴图还原真实触感；安全带织带赋予高强度尼龙织带材质，调整材质反光度模拟织带的半哑光特性；金属锁扣、锚点部件赋予镀铬金属材质，还原金属件的高光反射特性。整体模型装配关系完整，无干涉错面问题，可直接用于作战舱内部布局仿真、乘员人机适配性验证、座椅结构强度分析前置建模等场景，设计过程充分考虑了作战场景下炮手的操作便利性与防护需求，在有限的安装空间内最大化兼顾了乘坐舒适性与结构可靠性。
