自行车传动用16齿链轮结构设计

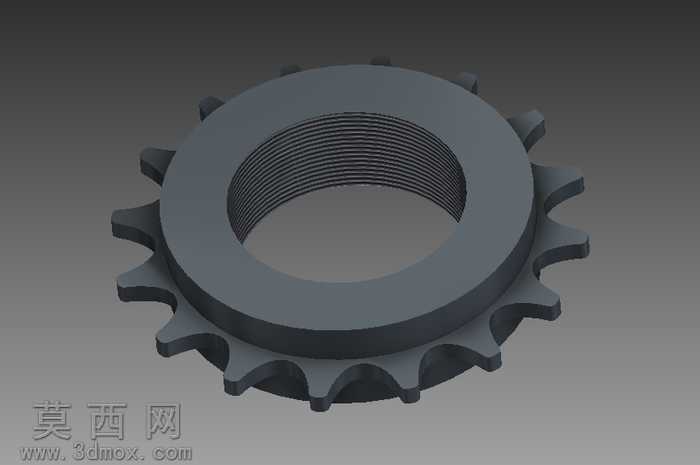

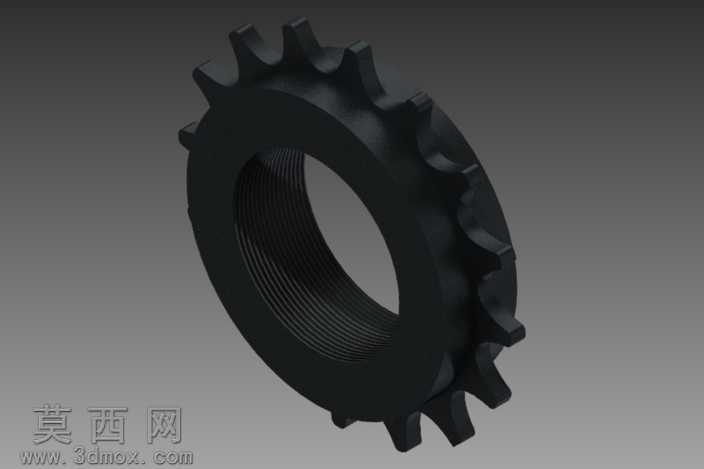

本作品为自行车传动系统所用的16齿链轮三维建模成果，建模过程依托三维设计软件完成，整体遵循机械传动链轮的设计规范与自行车部件的实际使用需求开展设计。建模初期先确定链轮的核心参数，以16个轮齿为基础，匹配对应链条的节距、齿槽轮廓参数，先绘制链轮的轴向截面草图，通过旋转特征生成链轮的基体轮坯部分，轮坯中心设置适配自行车花鼓安装的内孔结构，内孔表面设计有细密的防滑纹理结构，保障链轮安装后与花鼓部件的连接稳定性，避免传动过程中出现打滑移位的问题。轮齿部分采用参数化建模方式，先绘制单个轮齿的齿廓曲线，严格遵循链轮齿形的设计标准，保证齿面与链条滚子能够实现顺畅啮合，减少传动过程中的卡顿与磨损，单个齿形绘制完成后通过圆周阵列特征，绕轮坯中心轴均匀阵列生成全部16个轮齿，阵列过程严格控制角度公差，保证每个轮齿的间距一致，确保传动过程的动平衡性能。材质与渲染环节，为链轮赋予了高强度合金钢的材质属性，调整材质的粗糙度、金属度参数，还原经过发黑处理的金属链轮表面质感，渲染过程采用柔和的侧方打光方案，清晰呈现轮齿的轮廓结构、齿槽的深度形态以及内孔的纹理细节，同时通过阴影效果突出链轮的立体结构。结构设计上，轮体采用等厚度盘式结构，在保证结构强度的前提下控制整体重量，轮齿的齿顶、齿根位置均做了合理的圆角过渡处理，避免应力集中导致的轮齿断裂问题，提升部件的使用寿命。整体设计围绕自行车传动的实际工况展开，既保证了链轮与链条的啮合精度，也兼顾了部件安装的适配性，可用于自行车传动结构的教学演示、配件改装设计参考以及相关机械传动场景的方案验证。
