机器人项目配套链轮齿轮传动组件

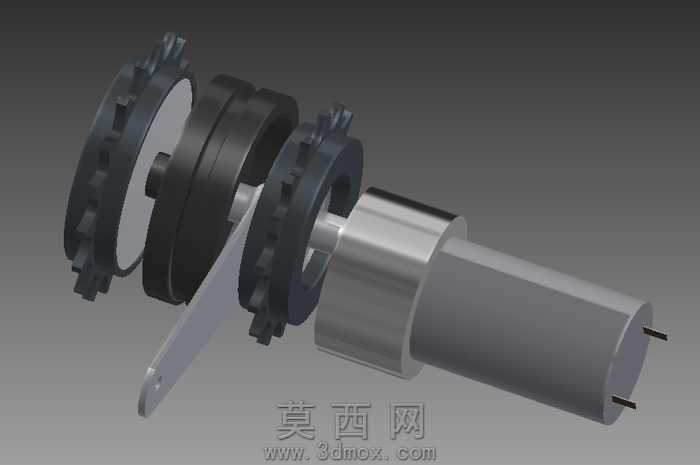

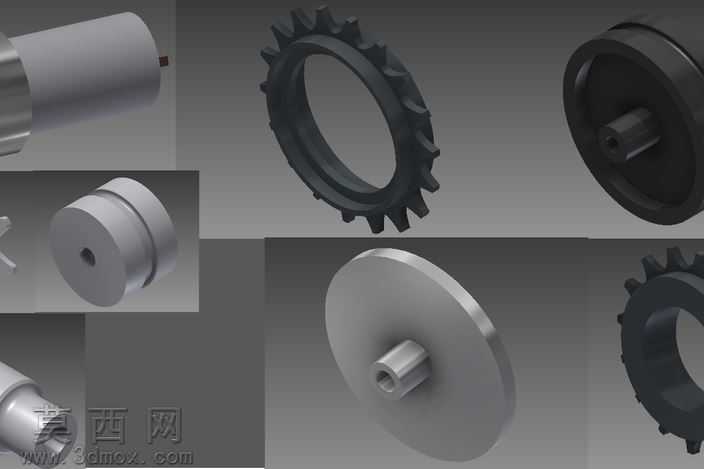

本套传动组件为机器人项目研发过程中完成的核心动力传输结构，整体建模过程依托三维参数化设计软件完成，从动力输入到执行端输出的整套结构均做了完整的参数化约束，所有配合尺寸均按照实际加工公差要求预留装配余量，可直接导出工程图用于生产加工。建模阶段首先完成直流动力电机的主体结构复刻，对电机输出轴的轴径、键槽尺寸、安装定位止口做了精准还原，电机外壳采用金属哑光材质渲染，还原金属机壳的细腻磨砂质感，端盖部分做了倒角与安装孔的细节刻画，接线引脚的尺寸与位置完全匹配实际选型的电机参数。传动部分采用双侧链轮搭配中间隔套的结构设计，两个链轮的齿形参数完全一致，建模时通过齿形轮廓草图拉伸后阵列轮齿的方式完成，齿面做了轻微的倒角处理避免应力集中，链轮中间的轮毂部分与轴的配合采用过渡配合约束，中间的黑色隔套用于限定两个链轮的轴向间距，保证传动过程中链条不会发生轴向窜动。输出端的金属拨杆为执行动作部件，建模时对拨杆的安装孔位、工作端的圆弧轮廓做了细化处理，表面采用拉丝金属材质渲染，还原金属零件的加工质感。整套模型的装配过程完全按照实际装配顺序搭建约束关系，电机轴与链轮的同轴度、拨杆的摆动行程均做了运动仿真验证，可在软件内模拟动力传输的完整动作过程，验证传动比与动作逻辑是否符合设计要求。渲染阶段采用渐变灰色背景突出主体结构，不同材质的零件做了区分度较高的材质赋值，金属机壳的反光度、黑色工程塑料隔套的漫反射参数、链轮的金属光泽均经过反复调试，最终呈现的渲染效果可清晰展示各零件的结构形态与装配关系，整套结构经过四年项目迭代优化，传动稳定性与结构强度均经过实际工况验证，可直接用于小型移动机器人、巡检机器人的动力传输系统设计参考。
