十英寸低音炮扬声器剖面结构设计

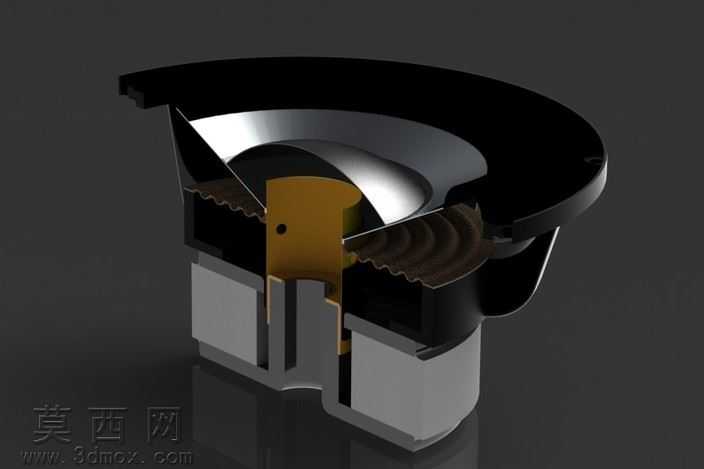

本作品为十英寸低音炮发声单元的三维剖面结构设计，采用SolidWorks完成全参数化建模，通过剖面剖切的展示形式，完整呈现低音扬声器从外部安装结构到内部核心组件的全部构造细节。建模过程中首先依据低音扬声器的声学设计原理，确定十英寸单元的整体尺寸基准，先构建顶部的环形安装盆架，该部件采用硬质工程塑料材质设定，建模时还原了盆架边缘的安装定位缺口、表面的哑光磨砂质感，通过曲面放样命令完成盆架的弧形过渡造型，保证安装结构与外部音箱箱体的适配精度。随后搭建内部的核心磁路系统，包含中心的柱状导磁芯、环形永磁体、底部的导磁底座，建模时严格还原磁路组件的同轴度要求，对磁体与导磁部件的贴合面做了公差适配处理，材质渲染上区分了永磁体的金属哑光质感、导磁部件的镀锌亮面金属效果，清晰展现磁路的闭合构造。在磁路上方完成音圈与定心支片的建模，音圈采用薄壁圆筒结构，还原了线圈缠绕层的细节纹理，定心支片采用波纹状弹波结构，通过阵列波纹曲面的方式还原其弹性支撑形态，材质设定为浸渍纤维织物，渲染时体现出半柔韧的材质特性。外部的振膜部分采用锥盆加折环的组合结构，锥盆做了符合声学扩散要求的弧形曲面，折环采用环形波纹橡胶结构，建模时还原折环的褶皱细节，渲染时区分锥盆的纸质纤维质感与折环的黑色橡胶弹性质感。整体剖面模型通过不同材质的色彩与质感区分，让各组件的装配关系、层级结构一目了然，既完整还原了十英寸低音炮单元的真实构造，也通过剖面展示的形式清晰呈现内部发声原理对应的结构设计，可用于音响产品的结构教学、产品开发参考，模型各部件均做了装配约束设置，可直接用于干涉检查与结构优化分析，渲染阶段采用暗调影棚环境，突出金属部件的反光与不同材质的质感差异，让剖面结构的层次表现更加清晰直观。
