履带式移动机器人底盘结构设计

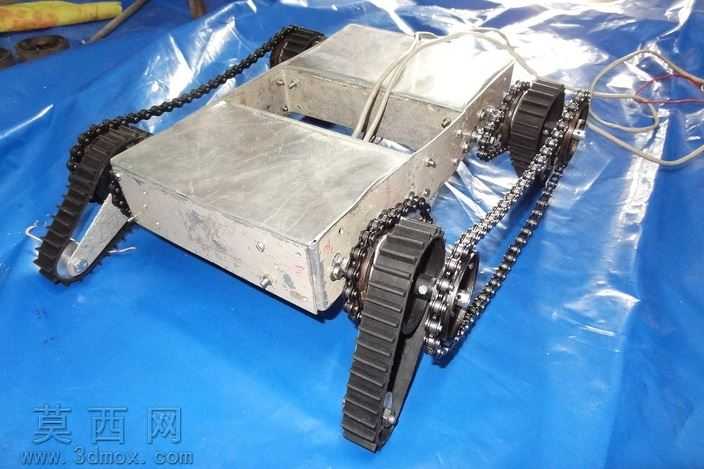

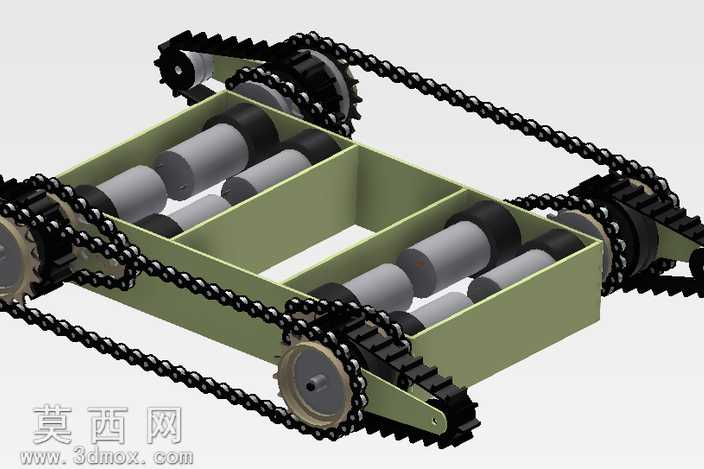

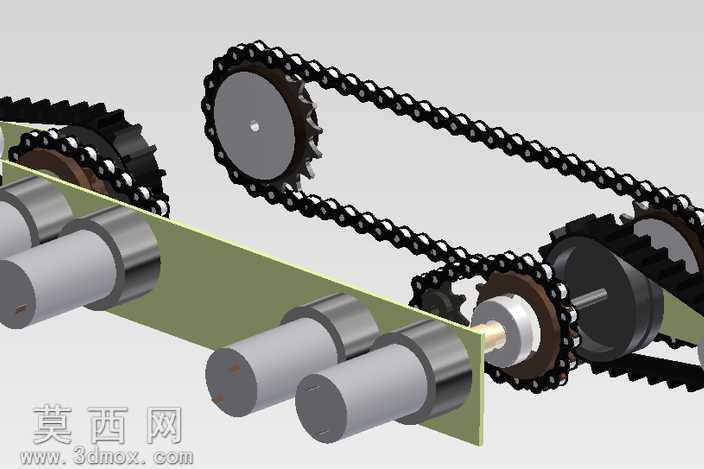

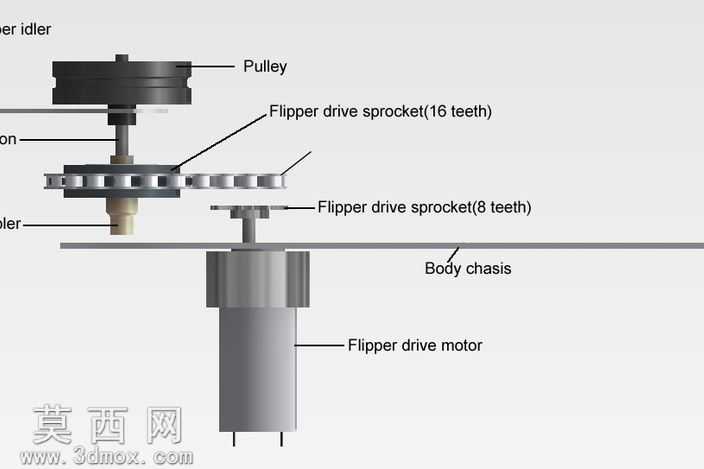

本作品为履带式移动机器人底盘的三维结构设计，采用Autodesk Inventor完成全参数化建模与装配校验，整体设计围绕复杂地形通行能力展开，从功能需求拆解到结构细节落地形成完整设计逻辑。建模阶段首先完成履带行走模块的参数化搭建：对驱动链轮、从动导向轮、承重托带轮分别进行齿形、轮径、安装位的精准建模，履带链节采用模块化阵列装配方式，严格匹配链轮齿距参数，确保链传动啮合无干涉，同时对履带板的防滑凸起结构做了细节还原，模拟真实履带的抓地接触形态。主体承载舱采用框架式分舱结构设计，将舱体划分为多个独立安装区间，可分别容纳驱动电机、控制模块、电源组件与功能拓展载荷，舱体壁板做了轻量化减重槽设计，在保证结构刚性的前提下降低整体自重。动力传动部分采用电机直连齿轮减速组再驱动链轮的传动路径，建模过程中对齿轮模数、传动比做了匹配校验，齿轮啮合间隙、轴系同轴度均按照机械设计标准预留装配公差，避免运动过程中出现卡滞问题。材质渲染阶段，对履带链节、链轮赋予金属碳钢材质，添加表面氧化发黑的质感表现，对舱体壁板赋予军绿色哑光金属漆材质，对内部的电机筒体赋予银灰色金属质感，对橡胶履带块赋予耐磨橡胶的哑光深黑材质，通过材质区分清晰呈现不同部件的功能属性。装配阶段完成了全机构的运动干涉检查，验证了履带环绕链轮、导向轮转动的全行程无碰撞，分舱结构的安装位预留尺寸可适配常规规格的伺服电机与控制硬件，两侧履带独立驱动的布局可实现原地转向、差速转向等多种移动模式，整体结构紧凑，传动路径清晰，可作为小型巡检机器人、勘探机器人的底盘原型，为后续的功能拓展、实物加工提供精准的三维模型依据，设计过程中充分考虑了零部件的加工工艺性，多数结构件可采用板材切割、标准件采购的方式快速加工组装，降低实物制作的成本与周期。
