3D打印功能测试用结构验证样件

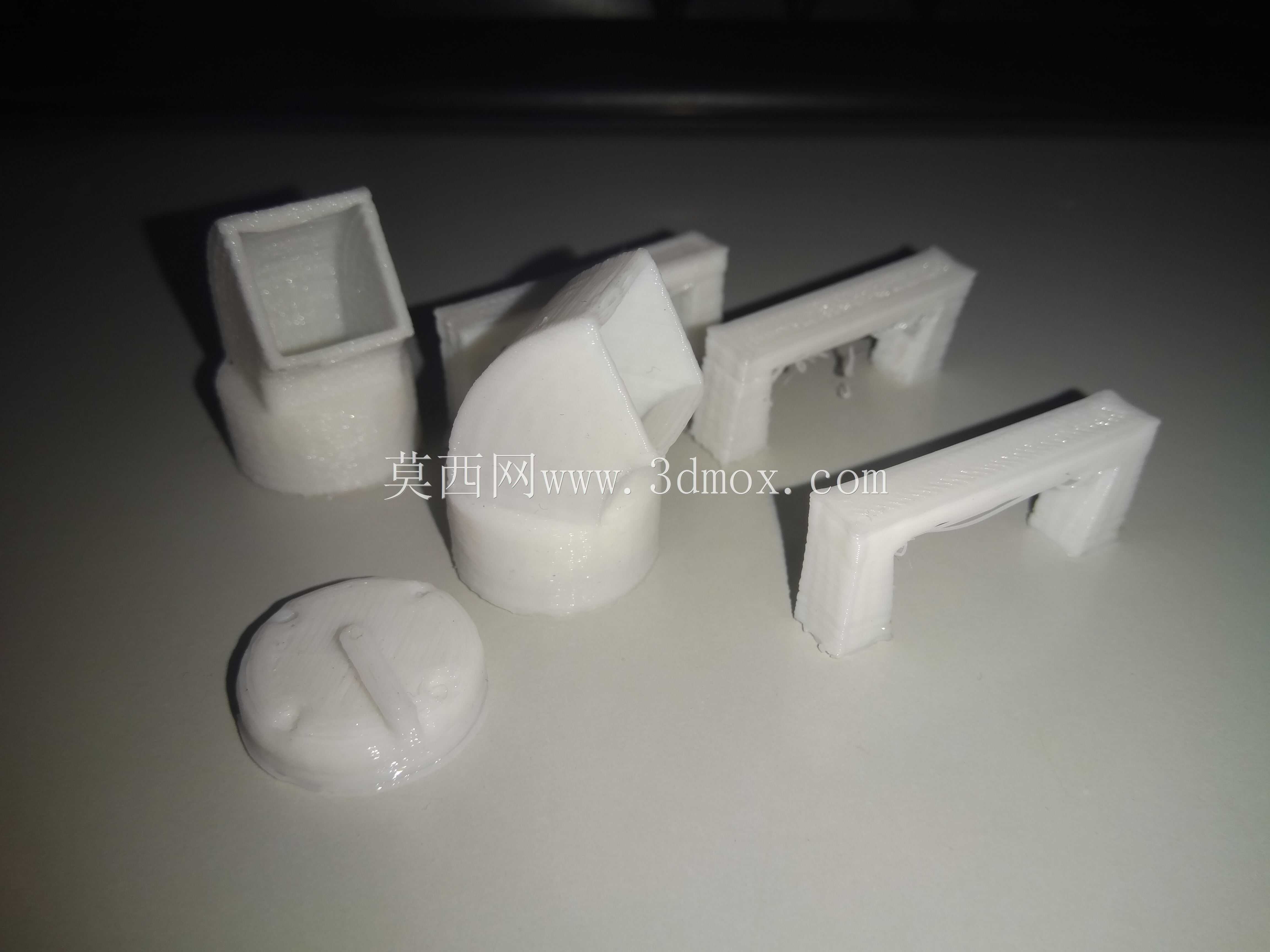

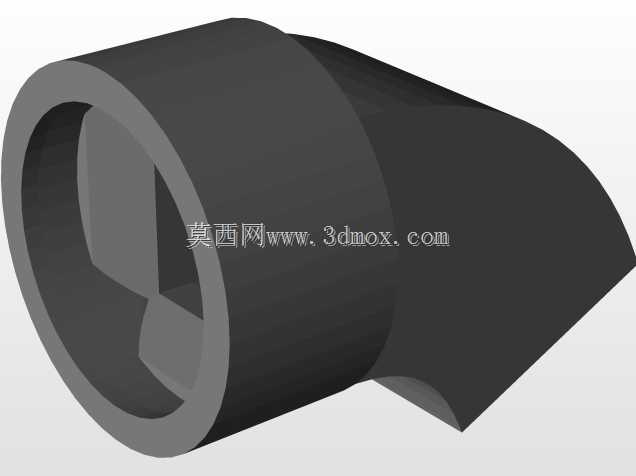

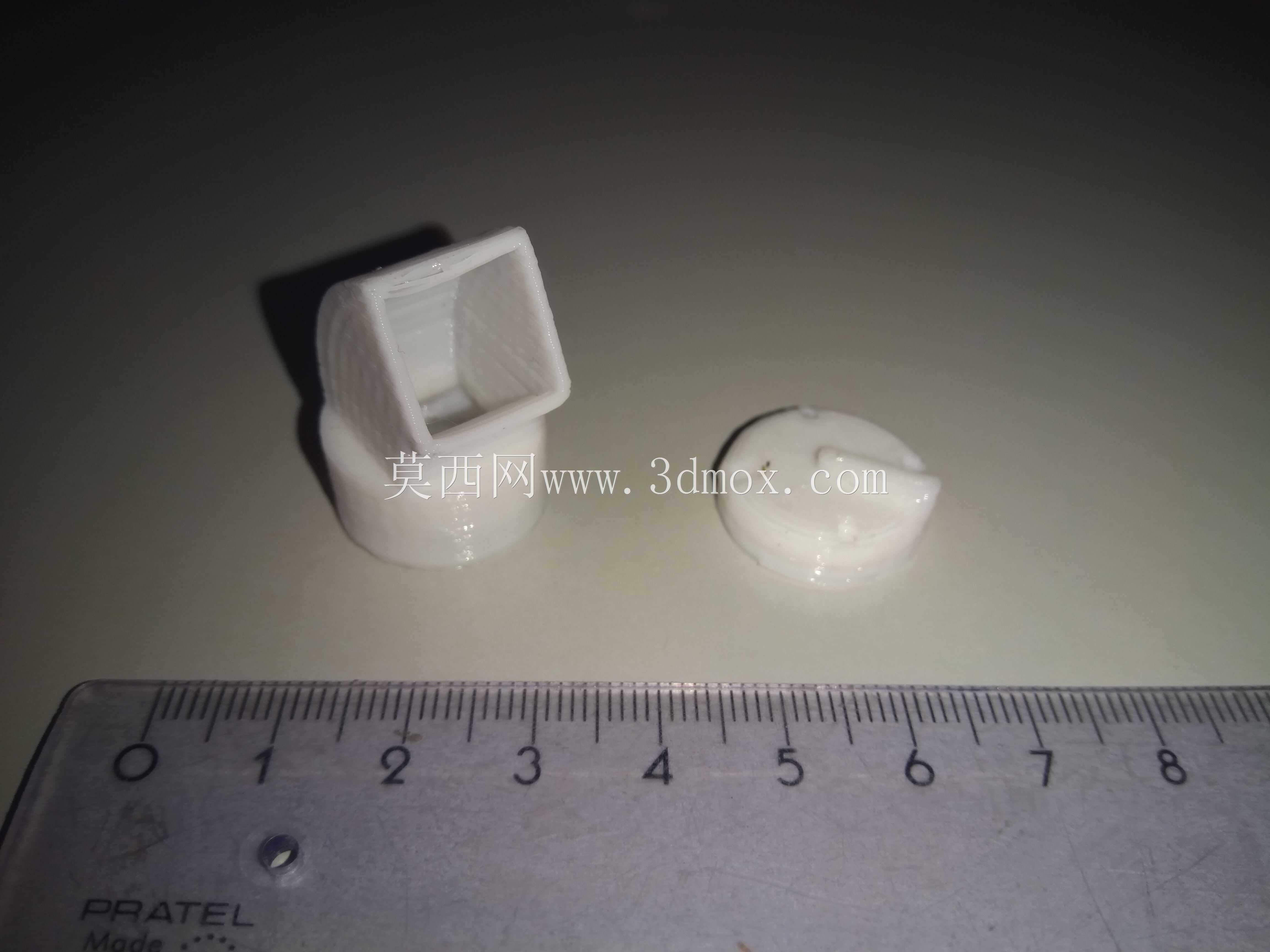

　　这套测试样件覆盖了FDM熔融沉积成型3D打印机最容易出现成型缺陷的几类典型结构，日常调试设备、更换耗材、校准参数后，打印这套样件就能快速判断设备当前的成型精度与稳定性，不用浪费耗材打印大尺寸成品再排查问题。其中带内凹方腔的柱状件，主要用来验证设备Z轴层厚一致性、内腔悬垂面的成型质量，方腔内壁的直角过渡可以直接反映XY轴的跟随精度，打印完成后用游标卡尺测量内腔长宽尺寸与设计值的偏差，就能判断当前挤出倍率、步进电机步距校准是否到位，这类结构在日常打印外壳类、容纳腔类零件时非常常见，提前验证能避免成品装不下内部元器件的问题。半圆弧形的带切面样件，核心是测试曲面分层的成型效果，以及斜向悬垂面在无支撑状态下的成型极限，

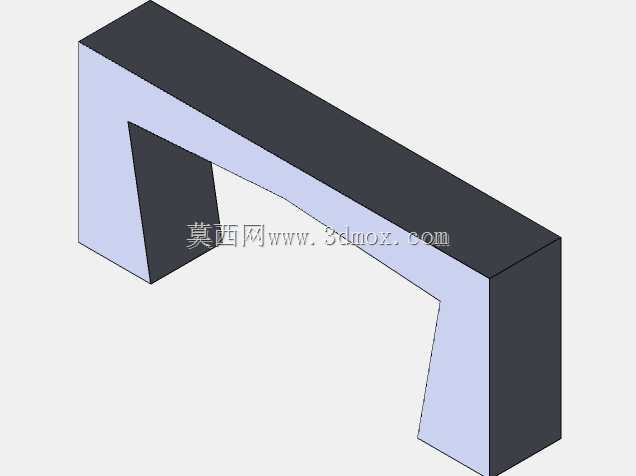

　　弧面的层纹均匀度能直接反映挤出机的出丝稳定性，如果弧面出现局部缺料、鼓包，就需要检查喷嘴是否有局部堵塞、耗材直径是否存在波动。两个长条形桥接结构样件，专门用来测试设备的桥接成型能力，不同长度的悬空桥接段可以直观看到不同跨距下的拉丝、下垂程度，帮助调整桥接打印速度、冷却风扇转速参数，这类桥接结构在打印支架类、连接类零件时应用极广，参数适配到位就能减少不必要的支撑添加，降低后期打磨工作量。带凸点的圆形薄片状样件，主要测试首层附着效果、小尺寸凸台的成型精度，薄片的平面度可以反映热床的调平均匀度，如果薄片出现边角翘曲、局部厚薄不均，就需要重新校准热床水平、调整首层打印高度与挤出量。所有样件的尺寸都控制在桌面级3D打印机的常规打印幅面内，

　　摆放时不需要旋转调整角度，直接平铺在热床中心区域就能一次性打印完成，整体打印耗时短，耗材消耗量低，非常适合作为设备日常状态快速验证的标准测试件，不管是新手刚完成设备组装调试，还是老用户更换不同材质耗材、调整打印温度参数，都能通过这套样件的成型效果快速定位参数问题，减少后续正式打印的失败概率。
