120公斤承重固定式工业脚轮三维设计

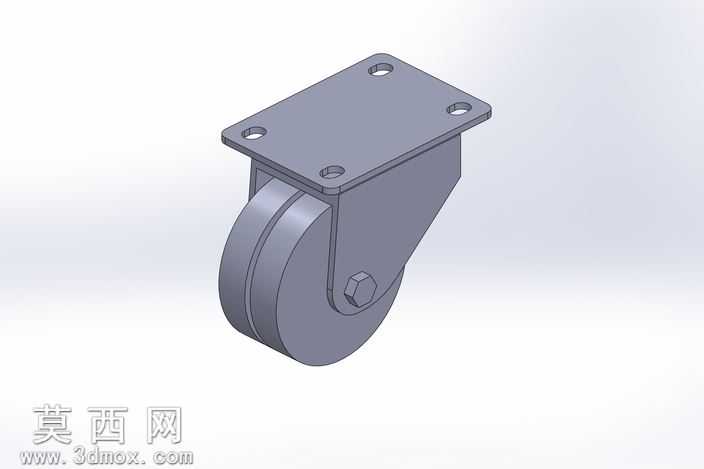

本模型为额定承重120公斤的固定式定向工业脚轮，采用SolidWorks完成全参数化三维建模，整体结构严格按照工业脚轮的实际生产尺寸进行1:1还原，建模过程中对各个零部件的配合公差做了合理预留，确保虚拟装配后无干涉问题，可直接用于后续的工程图导出、结构仿真验证等工作。模型整体分为顶部安装固定板、轮架支撑主体、滚轮本体、轮轴紧固组件四个核心部分，其中顶部安装固定板采用矩形平板结构，板面上开设四个对称分布的沉头安装孔，孔位间距符合通用工业脚轮的安装标准，可直接适配多数工业设备底部的安装螺孔，建模时对沉孔的倒角、板件边缘的去毛刺圆角都做了精细化处理，还原真实冲压五金件的工艺特征。轮架支撑主体采用一体式折弯成型的钢结构设计，建模时通过钣金模块完成折弯特征的构建，准确还原了钣金件的折弯圆角、壁厚均匀性特征，轮架两侧的轮轴安装孔做了同轴度约束，确保滚轮安装后转动顺畅无卡滞。滚轮本体采用双轮缘的圆柱滚轮结构，轮面做了微弧处理，既可以降低滚动时的接触应力，也能在不平整地面上保持较好的通过性，滚轮中心的轴承安装位、轴孔配合面都按照标准轴承尺寸做了适配设计，轮轴末端的六角紧固螺母、防松垫片等标准件均按照国标件参数建模，细节完整度高。渲染阶段采用哑光金属材质模拟钢制轮架与安装板的表面质感，滚轮部分采用深灰色硬质耐磨工程塑料材质，添加了细微的表面磨砂纹理，还原工业脚轮的真实材质观感，场景采用柔和的漫反射打光，清晰呈现各个部件的结构轮廓与装配关系。设计过程中重点考量了脚轮的承重性能与结构稳定性，通过对轮架受力部位的加厚处理、轮轴直径的合理选型，确保120公斤额定承重下结构无变形风险，同时定向轮的结构设计避免了转向带来的晃动问题，适合用于工业设备、仓储货架、重型工装台等需要固定移动方向的场景，模型所有特征均为可编辑参数，使用者可根据实际需求调整安装孔位、滚轮直径、整体高度等参数，快速衍生出不同规格的同系列脚轮模型。
