钢质零件热挤压成型模具结构设计

项目分类:3D模型 发布时间:2021-10-16 ID:319645
  • 钢质零件热挤压成型模具结构设计
  • 钢质零件热挤压成型模具结构设计
  • 钢质零件热挤压成型模具结构设计
  • 钢质零件热挤压成型模具结构设计
  • 钢质零件热挤压成型模具结构设计
  • 钢质零件热挤压成型模具结构设计
  • 钢质零件热挤压成型模具结构设计
  • 钢质零件热挤压成型模具结构设计

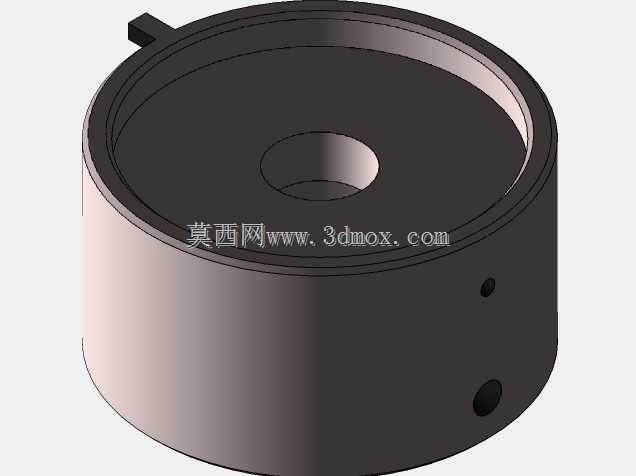

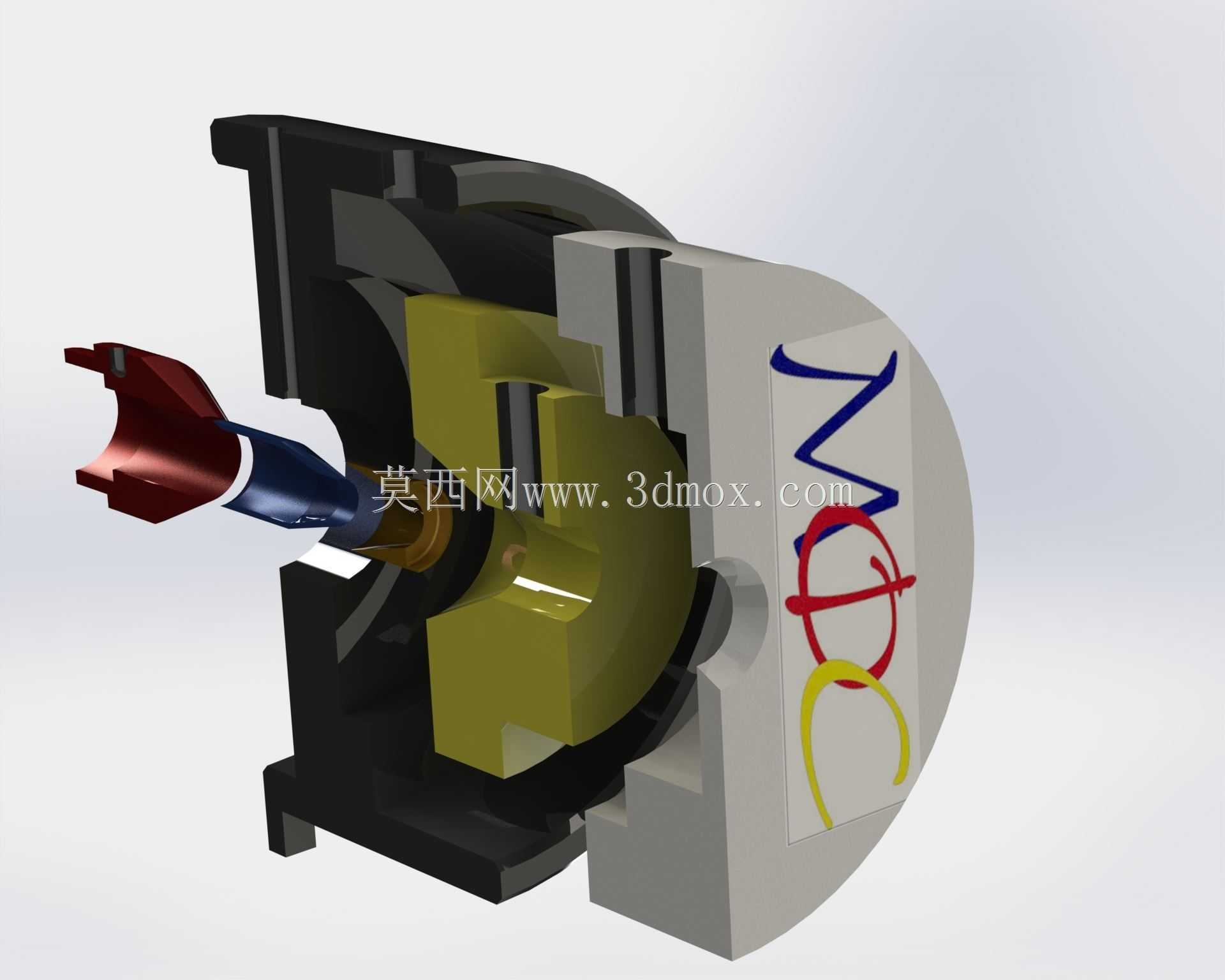

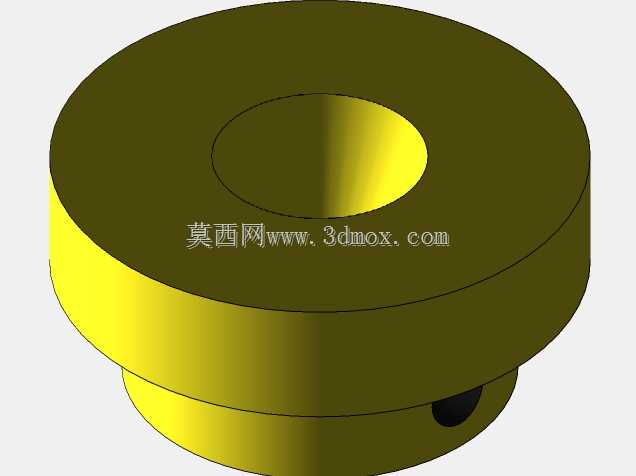

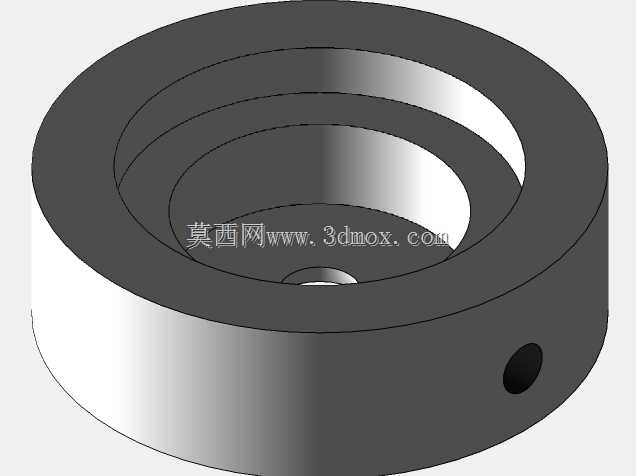

这套热挤压成型工装主要面向结构钢零件的批量热锻压成型工序,适配于通用机械式压力机的安装工位,在汽车零部件、通用五金结构件的热加工生产场景中应用广泛,可完成棒料加热后的一次挤压成型,替代多道自由锻工序,大幅提升坯料成型精度与材料利用率。从结构拆分来看,整套模具分为凸模组件、凹模镶块、模套、卸料顶出机构、定位基座几个核心部分,凸模工作端采用变径流线型设计,和坯料接触的端面做了圆弧过渡处理,避免热态下金属流动时出现应力集中导致的模具崩损,同时减少挤压过程中的金属流动阻力,让坯料填充更均匀。凹模部分采用分体镶拼结构,外层是预紧模套,通过过盈热装的方式把硬质合金镶块箍紧,抵消挤压过程中凹模承受的径向张应力,避免长期交变载荷下出现凹模开裂的问题,镶块的成型型腔按照挤压件的终尺寸做了热膨胀量预留,根据常用结构钢的热胀系数,在常温加工时把型腔尺寸放大对应比例,保证零件冷却后尺寸落在公差带范围内。安装边界上,模具上模座的安装槽适配常规压力机的滑块T型槽间距,下模座的定位销孔和压力机工作台的定位基准完全匹配,不需要额外做转接板即可完成装夹,上下模的合模导向采用内置式导柱导套结构,导套设置在上模座,导柱固定在下模,合模时的导向精度可以控制在0.02mm以内,避免挤压过程中出现上下模错位导致的零件壁厚不均问题。在功能设计上,模具集成了自动卸料结构,挤压完成后滑块回程时,卸料板会卡在凸模的台阶位置,把粘在凸模上的工件刮落,下模型腔底部设置了顶出杆,当滑块到达上止点时,顶出杆在压力机气垫的作用下把留在型腔内的工件顶出,不需要人工撬取,提升生产操作的安全性。设计过程中重点考虑了热作工况下的模具强度冗余,所有受力部件的截面尺寸都经过挤压力校核,按照常用结构钢热挤压时的单位压力计算,模套的预紧过盈量设置在合理区间,既保证足够的预紧力,又不会因为过盈量过大导致镶块在装配时出现预应力破损。模具的冷却流道设置在模套内部,生产过程中可以通入循环压缩空气或者冷却水,控制模具工作温度在热作模具钢的适宜工作区间,避免模具长期高温下出现硬度下降、磨损加快的问题。和常规冷挤压模具不同,这套热挤压模的成型圆角都做了放大处理,减少热态金属流动时的剪切阻力,同时在凸模和凹模的工作端面都做了氮化处理,提升表面高温耐磨性,延长模具的连续生产寿命。在实际生产适配中,这套模具可以适配直径范围在30-60mm的热态棒料,挤压成型的零件长度最大可以达到120mm,成型后的零件表面粗糙度可以达到Ra3.2,减少后续机加工的余量,相比传统的胎模锻工艺,材料利用率可以提升30%以上,单件生产节拍可以控制在15秒以内,适合中小规格结构钢零件的批量生产。模具的易损件都采用快换结构设计,凸模和模座之间采用压板固定,凹模镶块和模套之间设置了拆卸顶出螺孔,当镶块出现磨损或者崩损时,不需要拆卸整套模座,只需要拆下对应部件更换镶块即可,大幅减少换模停机时间。定位结构上,下模的入料口设置了导向锥面,加热后的棒料可以顺着锥面滑入型腔定位位置,不需要人工精确对位,降低操作工人的对位难度,减少因为坯料放偏导致的模具损坏概率。整套结构的受力路径经过优化,挤压过程中的轴向压力直接通过模座传递到压力机工作台面,没有额外的悬臂受力结构,避免长期载荷下出现模座变形的问题。
