手动快速夹压式工装夹紧机构设计

在中小批量零件的机加工、装配、检测工序中，手动夹紧机构的应用占比远超很多新人工程师的预估——毕竟不是所有工位都需要配置气动、液压夹紧单元，尤其是多品种小批量的柔性生产场景，手动夹具的调试成本、适配灵活性、维护便捷性都有不可替代的优势。这款手动夹压机构的整体结构采用立式压臂布局，底座为带安装孔的平板式结构，两个对称布置的沉头安装孔可直接通过内六角螺栓固定在工作台面或者专用工装基板上，安装时需要保证底座底面与安装面的平面度误差不超过0.02mm，避免压合过程中出现受力偏载导致的工件夹伤或者机构磨损。

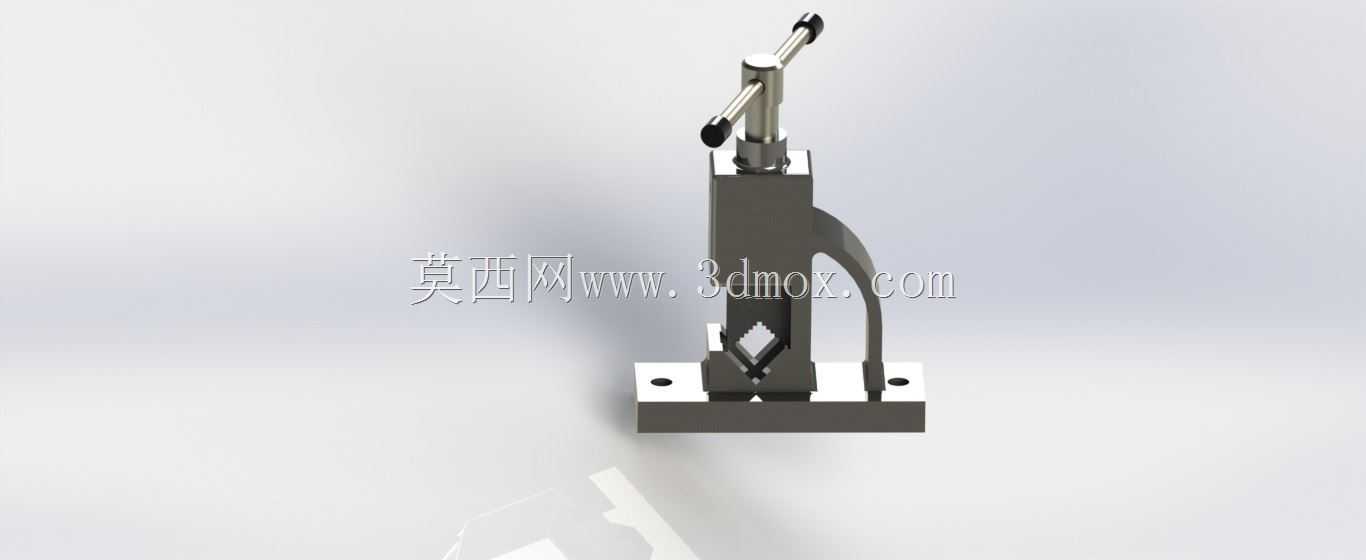

从功能实现逻辑来看，这套机构核心是通过顶部的T型手动压杆输入操作力，经内部的导柱传动结构将竖直方向的下压力传递到前端的压头位置，压头采用V型开口设计，针对轴类、小尺寸块状零件的侧面夹紧或者端面压合场景做了适配，V型槽的夹角为90度，可适配直径在一定范围内的圆柱类零件自动对中，不需要额外调整定位块位置，能大幅减少换型时的调试时间。侧面的弧形弹性复位片是这套结构的细节亮点，当向上扳动操作手柄松开夹紧时，复位片会带动压臂自动回退到初始张开位置，不需要操作人员手动拉开压头，取放工件的操作空间更充裕，也能避免压头在松开状态下意外下落磕碰工件表面。

设计这类手动夹紧机构时，首先要核算操作力与夹紧力的传动比，这套结构的杠杆传动比设置在1:8左右，操作人员施加150N左右的手部操作力时，压头端可输出1200N左右的稳定夹紧力，足够覆盖轻铣、钻孔、装配压合等常规工序的夹紧需求，同时不会因为夹紧力过大导致薄壁零件出现压装变形。导柱部分采用间隙配合的滑动导向结构，导向段的长度与直径比设置为3:1，保证压头上下运动过程中不会出现径向晃动，压合位置的重复定位精度可控制在0.05mm以内，满足普通机加工工序的定位精度要求。

安装边界方面，这套机构整体占用的工作台面投影尺寸较小，底座的长宽尺寸适配常规的工装基板孔距，安装时不需要对现有工作台做额外的打孔改造，可直接搭配标准T型槽螺栓或者快速锁紧压块固定。机构的总高度控制在手动操作的舒适区间，操作人员站立作业时，顶部操作手柄的高度刚好在小臂自然弯曲的操作范围内，长时间重复操作也不容易出现手部疲劳。压头的工作行程设置为20mm，可兼容不同高度尺寸的工件夹紧需求，当需要夹持更高尺寸的工件时，也可通过更换不同厚度的定位垫块来调整支撑高度，不需要改动主体结构。

在实际车间应用场景里，这类手动夹紧机构常被布置在钻床工作台旁做小型轴类零件的钻孔定位，或者装配线上做小组件的压装定位，相比台虎钳的通用夹持结构，它的压头位置更集中，不会遮挡工件的加工或者装配区域，操作时的开合行程更短，单件装夹的操作时间可控制在2秒以内，能有效提升小批量生产的作业效率。结构上没有复杂的传动零件，日常维护只需要定期在导柱配合面涂抹少量润滑脂，避免出现卡滞即可，即使在多粉尘的机加工车间环境里，也不容易因为切屑进入传动结构导致操作失效，整体的耐用性和环境适配性都经过了实际生产场景的验证。
