双轴夹持定位工作台结构设计

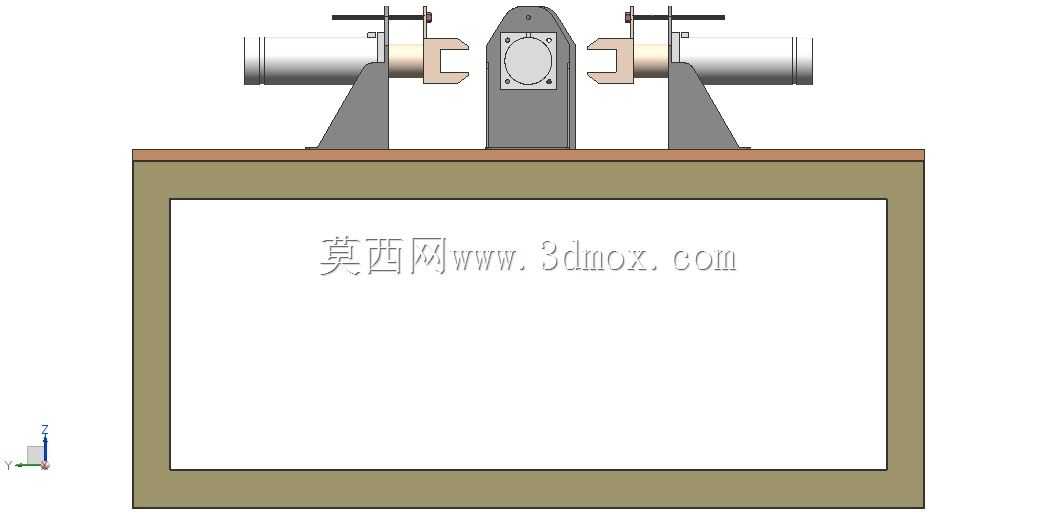

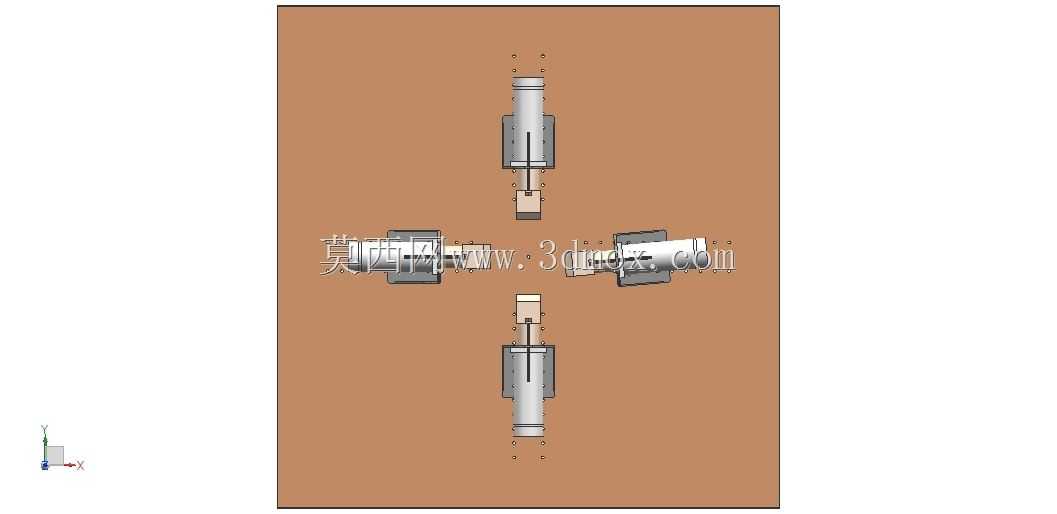

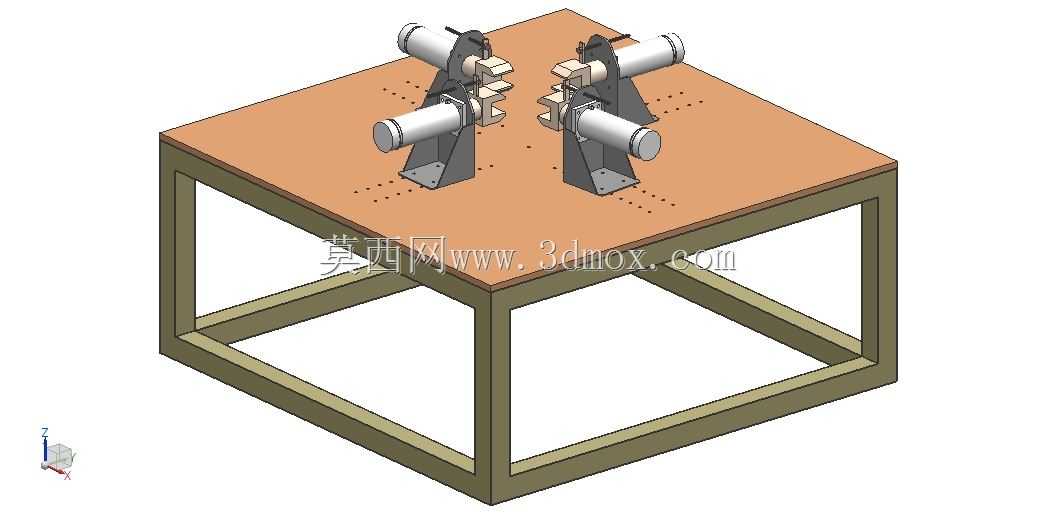

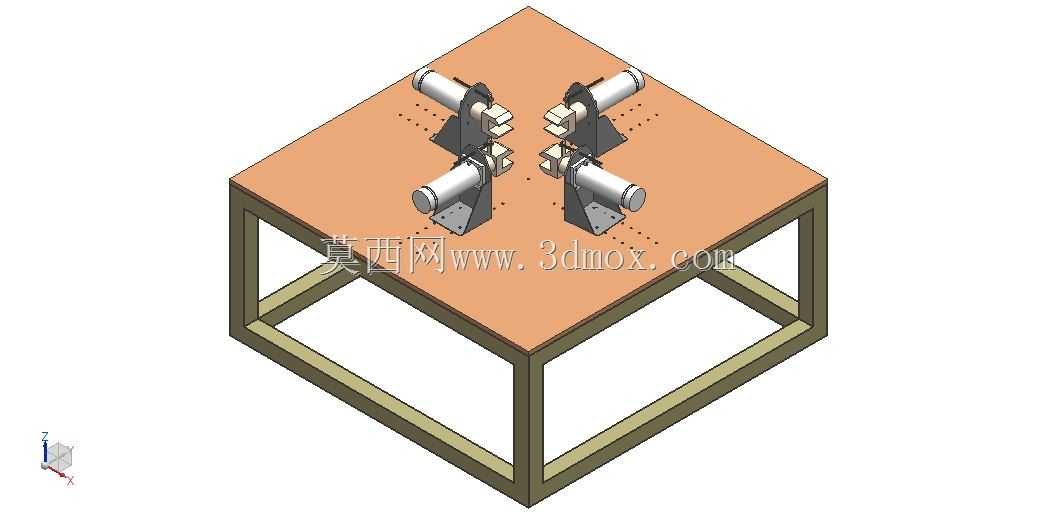

这套双轴夹持定位机构，主要面向小型零部件的双侧同步加工、装配工序场景，常见于五金小件铣削定位、电子组件压装对位、小型焊接工装的工位配置中，可同时完成工件两侧的作业夹持，减少单轴工装反复拆装对位的辅助工时。整套机构以方管焊接成型的框架机架作为承载基础，台面采用加厚板材加工，台面上预留阵列排布的安装孔位，可根据不同工件的外形尺寸调整两侧夹持单元的安装位置，适配一定尺寸范围内的异形工件装夹需求，机架底部采用开放式框架结构，既减轻整体自重，也预留了电气走线、气动管路排布的空间，避免管线外露干涉作业动作。两侧的夹持单元采用对称式布局设计，每个夹持单元配置独立的直线驱动部件与夹头组件，夹头采用可更换式结构，可根据工件的接触面形状更换平口、V型、仿形夹块，满足圆柱类、方块类、异形件的夹持需求，驱动端的安装座设置有角度微调腰型孔，可根据作业需求调整夹持轴线的水平角度，适配带斜度加工面的工件装夹。设计过程中优先考虑装夹的同轴度精度，两侧夹持单元的安装基准面统一在台面一次铣削成型，减少二次装夹带来的基准偏差，夹持行程预留足够的安全余量，避免夹头进给超程碰伤工件或机构自身，夹头的夹持力可通过驱动端的压力调节部件调整，针对薄壁类工件可降低夹持力避免夹伤变形，针对重型切削工况可提升夹持力保证装夹刚性。安装边界方面，机架整体占地尺寸适配常规车间作业工位的摆放要求，台面高度符合人工站立作业的人机工程尺寸，无需额外加高垫脚即可直接部署在生产线旁，机构整体的重心落在机架框架的中心区域，满负载夹持作业时不会出现侧倾晃动，四个支撑脚可配置可调垫铁，适配地面不平整的车间安装环境，调整水平精度后即可投入使用。日常使用中，可根据不同批次的工件类型快速更换夹头、调整夹持单元间距，无需重新加工整套工装，大幅降低多品种小批量生产的工装制造成本，双侧同步夹持的设计也能保证工件两侧作业的位置精度一致性，减少单工位单侧作业带来的位置度误差。
