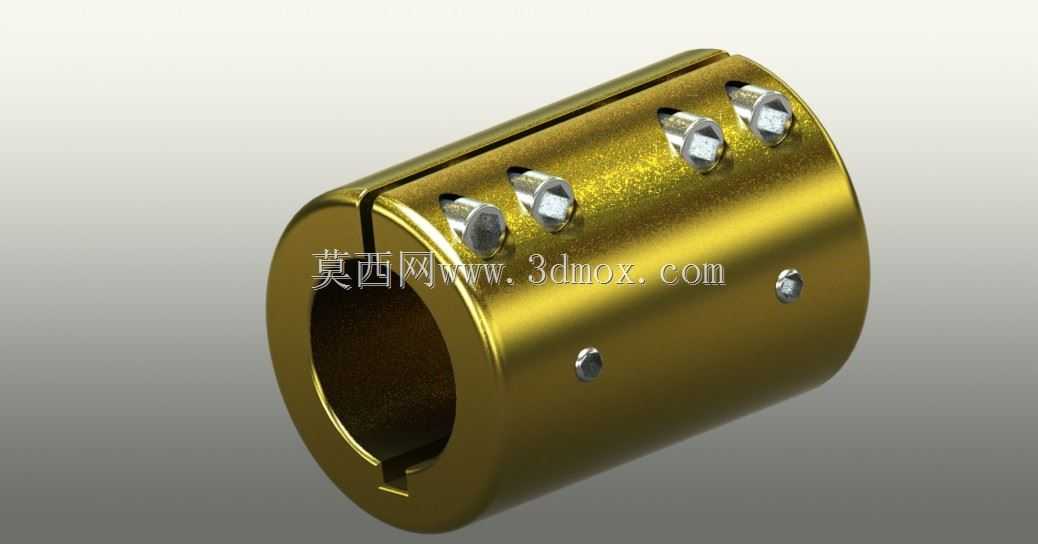

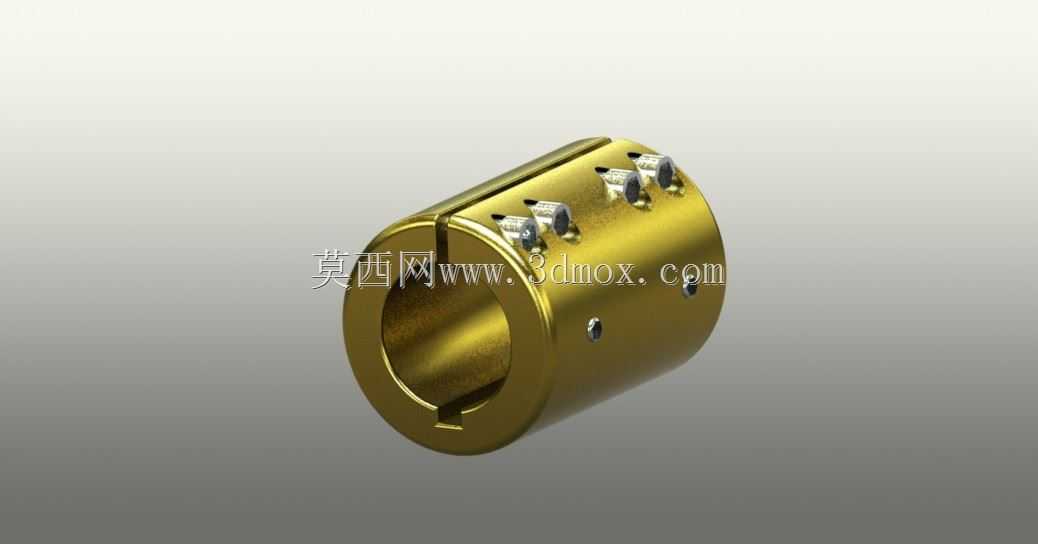

夹紧式对开双剖分套筒联轴器结构

　　在各类中小型传动设备的轴系布局中，这类剖分式套筒联轴器常被用于两轴同轴度要求适中、需要后期拆装维护不用挪动两端动力或负载端设备的场景，比如输送线的驱动辊与减速电机输出轴对接、小型风机主轴与电机轴的连接、包装设备的辊组传动对接等工况，相比整体式套筒联轴器，它的核心优势就在于安装和后期检修时不用轴向挪动两端的配套部件，只需要拆开上下两半的套筒体就能完成装拆，对于已经完成整体布局、后期没有轴向操作空间的设备现场来说，实用性非常突出。

　　从功能特性来看，这款联轴器依靠两半套筒合抱后与轴表面的抱紧摩擦力，加上沿套筒周向、轴向分布的锁紧螺钉提供的径向夹紧力来传递扭矩，套筒内壁可以根据对接轴的实际需求加工键槽，平键配合抱紧力的组合能大幅提升扭矩传递的可靠性，避免单纯靠摩擦锁紧出现的打滑窜动问题；套筒上的锁紧螺钉沿轴向分两排错位排布，每排的螺钉沿周向均匀分布，合模面处留有微小的装配间隙，当螺钉逐步拧紧时，两半套筒会沿合模面产生微小的收紧变形，均匀抱紧对接的两根轴，不会出现局部应力集中导致的轴表面压痕过深问题。

　　设计这类联轴器的时候，首先要确定对接两轴的轴径公差，通常套筒内孔的公差带选H7，与常用的k6、h6轴径配合能保证合适的抱紧间隙，不会因为过盈量太大导致装配困难，也不会因为间隙过大导致同轴度偏差超标；套筒的总长度通常取对接轴径的2.5到3倍，保证足够的抱紧接触面积，避免轴在套筒内出现偏摆，壁厚的选取要兼顾强度和螺钉的安装深度，锁紧螺钉通常选用内六角圆柱头螺钉，螺钉的拧入深度要达到螺钉公称直径的1.2倍以上，保证足够的锁紧力不会因为传动振动出现松脱，合模面的加工粗糙度要控制在Ra3.2以内，保证两半套筒贴合紧密，不会因为贴合面有缝隙导致夹紧力分布不均。

　　安装边界方面，这类联轴器的径向安装尺寸只比套筒外径大出扳手的操作空间即可，不需要像凸缘联轴器那样预留螺栓穿入的轴向空间，也不需要像弹性套柱销联轴器那样预留柱销的拆装空间，径向空间只需要保证能使用内六角扳手拧紧所有螺钉即可，对于布局紧凑的设备内部非常友好；安装时需要先将两半套筒分别扣在对接的两根轴端，调整两轴的同轴度偏差在允许范围内，通常径向偏差不超过0.05mm，角向偏差不超过0.5度，之后按照对角交替的顺序逐步拧紧所有锁紧螺钉，分三次到四次逐步加力到规定的拧紧扭矩，避免单次拧紧单个螺钉导致套筒偏斜，抱紧力不均。

　　实际使用中，这类联轴器不具备补偿两轴大幅相对偏移的能力，也没有缓冲减振的功能，所以更适合用在载荷平稳、没有强烈冲击振动、两轴安装时能保证较好同轴度的传动场景，比如低速轻载的轻工设备、输送设备、小型加工设备的传动对接；如果是重载或者有频繁正反转冲击的工况，还可以在套筒内壁加工浅的防滑网纹，或者增加定位销结构来进一步提升扭矩传递能力，日常维护只需要定期检查锁紧螺钉是否有松动，不需要像弹性联轴器那样定期更换缓冲元件，维护成本很低。建模过程中要注意合模面的位置要通过套筒的中心轴线，所有螺钉孔的位置要保证上下两半完全对中，键槽的位置要与对接轴的键槽位置匹配，套筒两端的内孔边缘要加工小的倒角，方便装配时引导轴顺利插入，避免锐边刮伤轴表面。
