手持非接触式红外测温热手枪结构设计

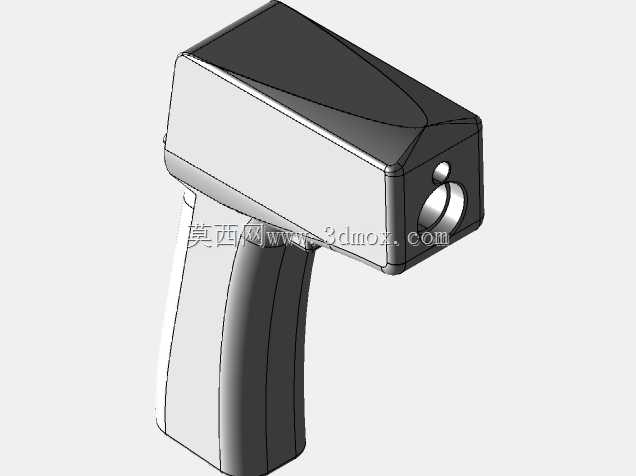

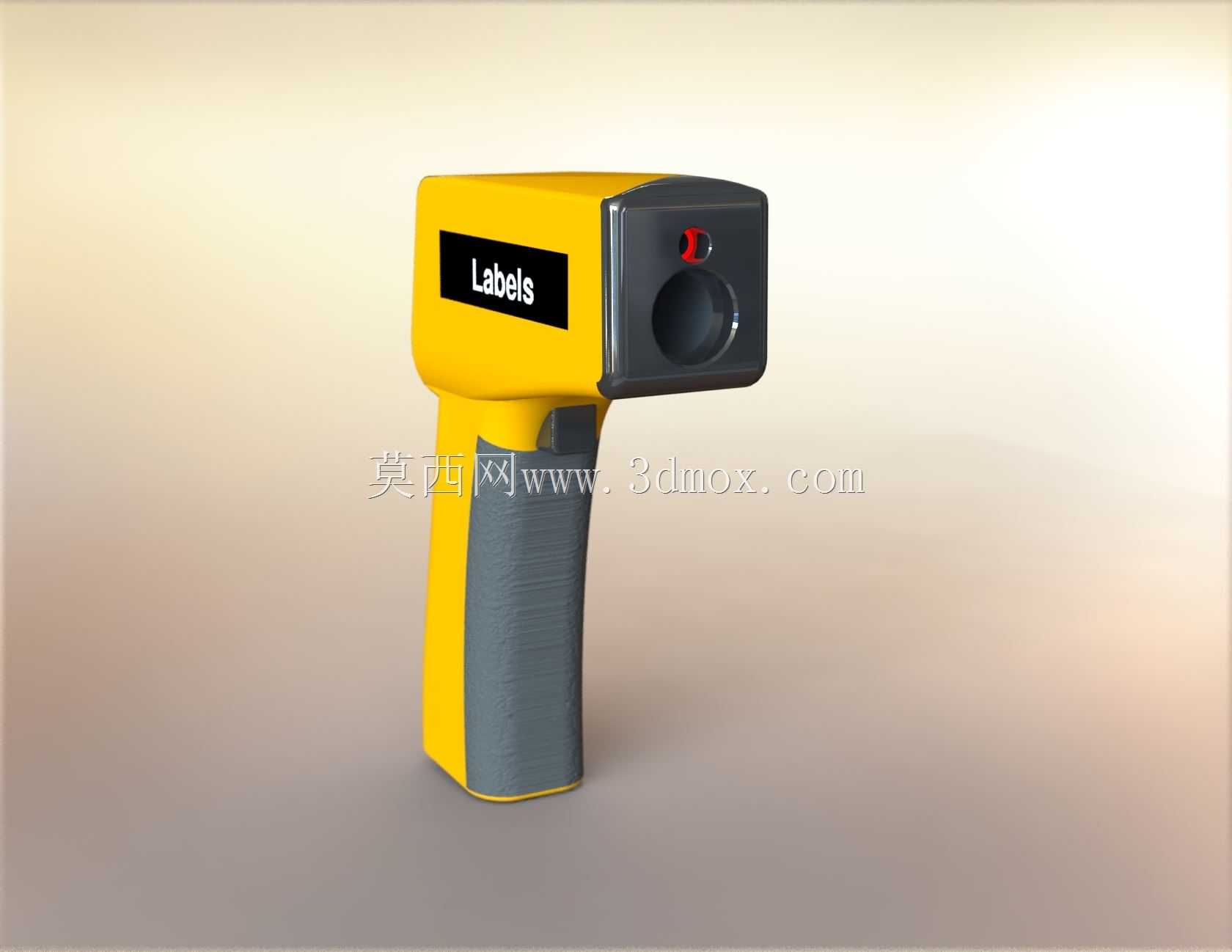

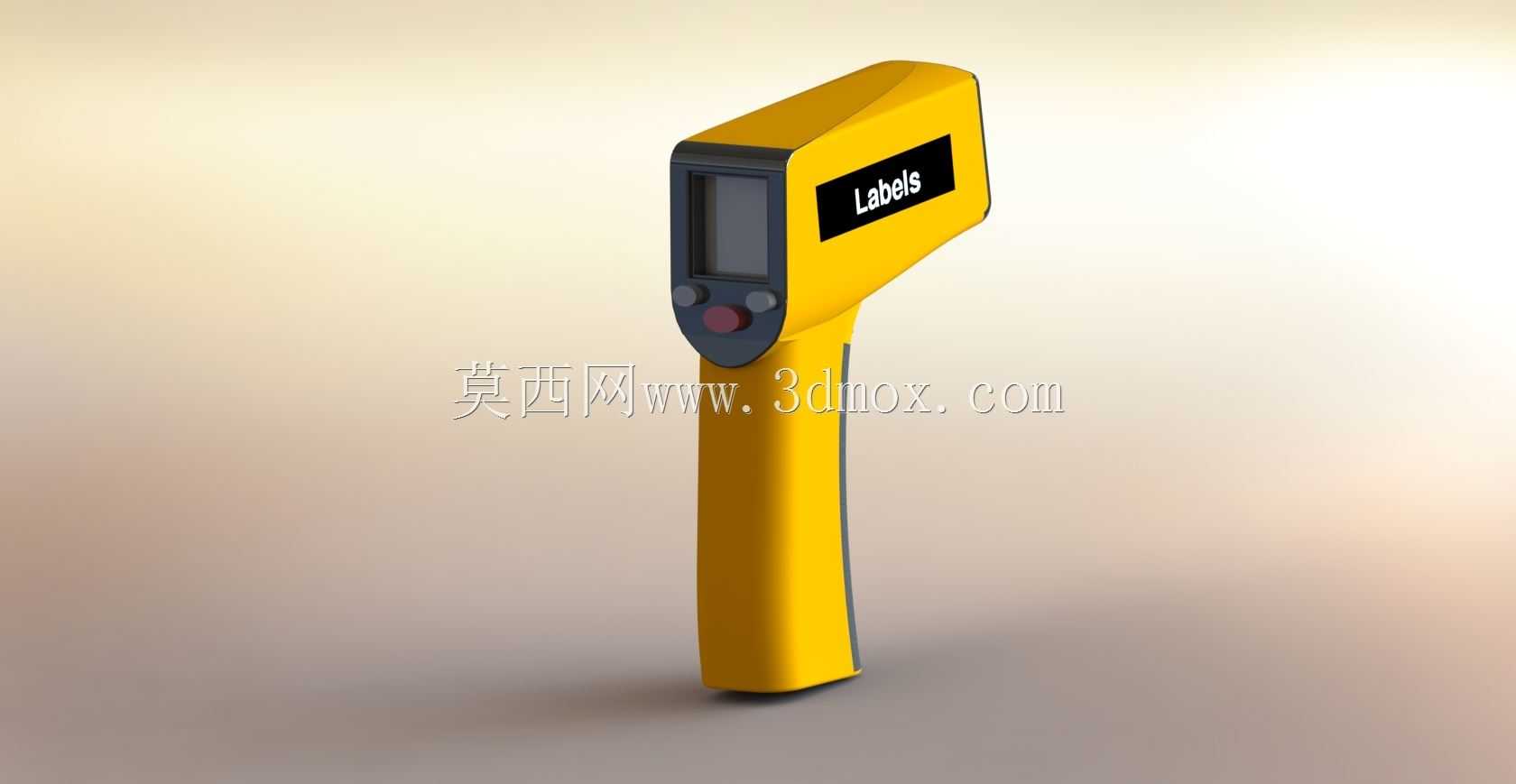

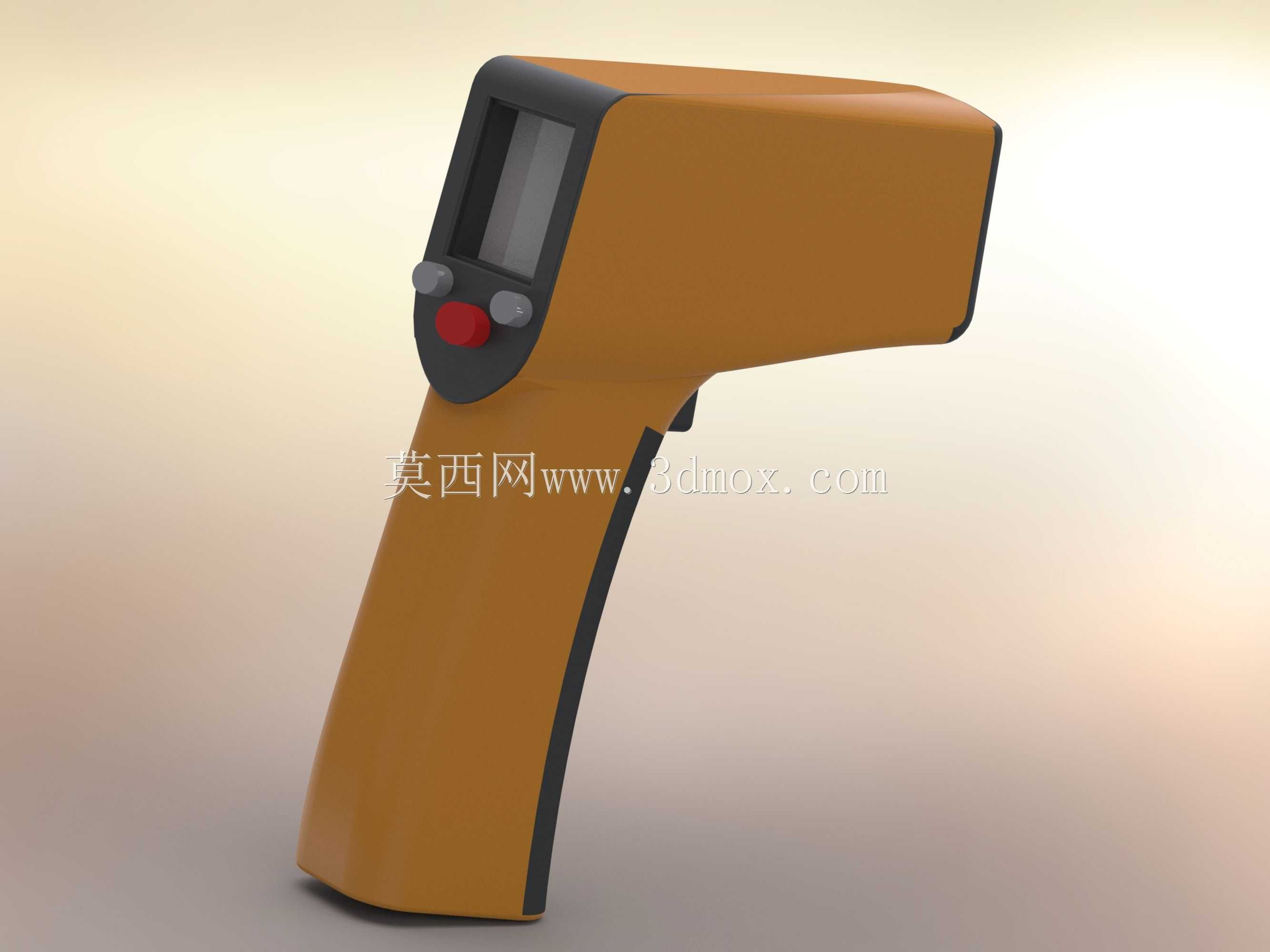

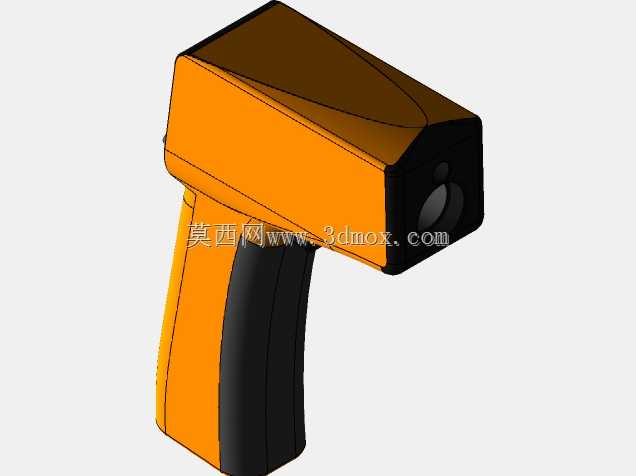

这款手持测温热手枪的结构设计，核心围绕现场快速测温的实际作业需求展开，首先要考虑的就是一线操作人员单手握持的使用场景，不管是设备运维巡检、电气接点温度排查、暖通管路漏点检测，还是生产线上的物料温度快速核验，操作人员往往需要长时间手持设备在不同点位间移动，因此握持区域的曲面弧度完全贴合成年男性手掌自然弯曲的形态，握柄处做了1.2度的内收倾角，配合枪身主体的重心分配，让整枪的重心落在握持区域的掌心位置，长时间持握不会出现手腕酸胀的问题。从功能布局来看，设备前端是红外测温的传感采集窗口，窗口做了内凹1.5mm的沉台设计，既可以避免日常放置时刮花传感透镜，也能减少侧面杂光对测温精度的干扰；枪身上部的显示区域做了15度的仰角设计，操作人员持握时不需要刻意抬高手腕或者翻转设备，视线自然下落就能清晰读取屏幕上的温度数值，显示区域周边的黑色包边做了0.8mm的凸起，能在设备意外跌落时起到缓冲作用，避免屏幕直接接触磕碰面。操作按键全部设置在握柄与枪身衔接的拇指操控区域，三个按键分别对应测温触发、模式切换、数据留存功能，按键的凸起高度为1.2mm，按压力度设置在1.8N，既可以避免揣在工具包内误触，也能保证戴薄劳保手套操作时能清晰感知按键反馈，不会出现按动无响应的情况。从外形尺寸的边界来看，整枪长度控制在170mm以内，枪身最宽处为85mm，握柄最窄处的直径为38mm，这个尺寸可以适配绝大多数常规的工具套袋，不需要额外定制收纳容器，设备尾部的过渡圆角全部做了R3以上的圆弧处理，没有尖锐的棱角，避免在狭窄的设备缝隙中检测时勾挂线缆或者划伤设备表面。内部结构的排布上，电池仓设置在握柄的最下端，采用两节五号电池供电的方案，电池仓盖做了卡扣式的快开结构，不需要借助硬币或者螺丝刀就能快速更换电池，适合户外无供电的作业场景；传感模块与主控板之间采用软排线连接，在枪身与握柄的衔接位置预留了2mm的装配间隙，抵消外壳注塑件的成型公差，避免硬连接在跌落时出现焊点脱焊的问题。外壳的分模线设置在枪身的侧面棱线位置，合模后不会在握持区域留下凸起的合模痕迹，握持手感更顺滑，外壳壁厚统一设置为2mm，既可以满足日常使用的抗摔强度要求，也不会因为壁厚过大导致外壳缩水影响外观精度。在实际的工业应用场景中，这类手持测温设备不需要接触被测物体，就能在1秒内完成温度采集，对于带电的高压电气接点、高速运转的设备轴承、高温的管路表面，都可以在安全距离外完成温度检测，避免操作人员接触高温或者带电部件带来的安全风险，相比传统的接触式测温笔，检测效率提升数倍，也不会因为接触测温破坏被测物体的表面温度场，检测数据更贴近实际工况。设计过程中也充分考虑了不同工况的使用需求，枪身前端的传感窗口预留了外接测温探头的安装位，可以根据检测需求更换不同量程的传感组件，不需要重新开模制作外壳，大幅降低了衍生型号的开发成本，握柄处的防滑区域做了细密的纹理处理，即使手上沾有少量油污或者汗液，也能稳定握持设备，不会出现打滑脱落的问题。
