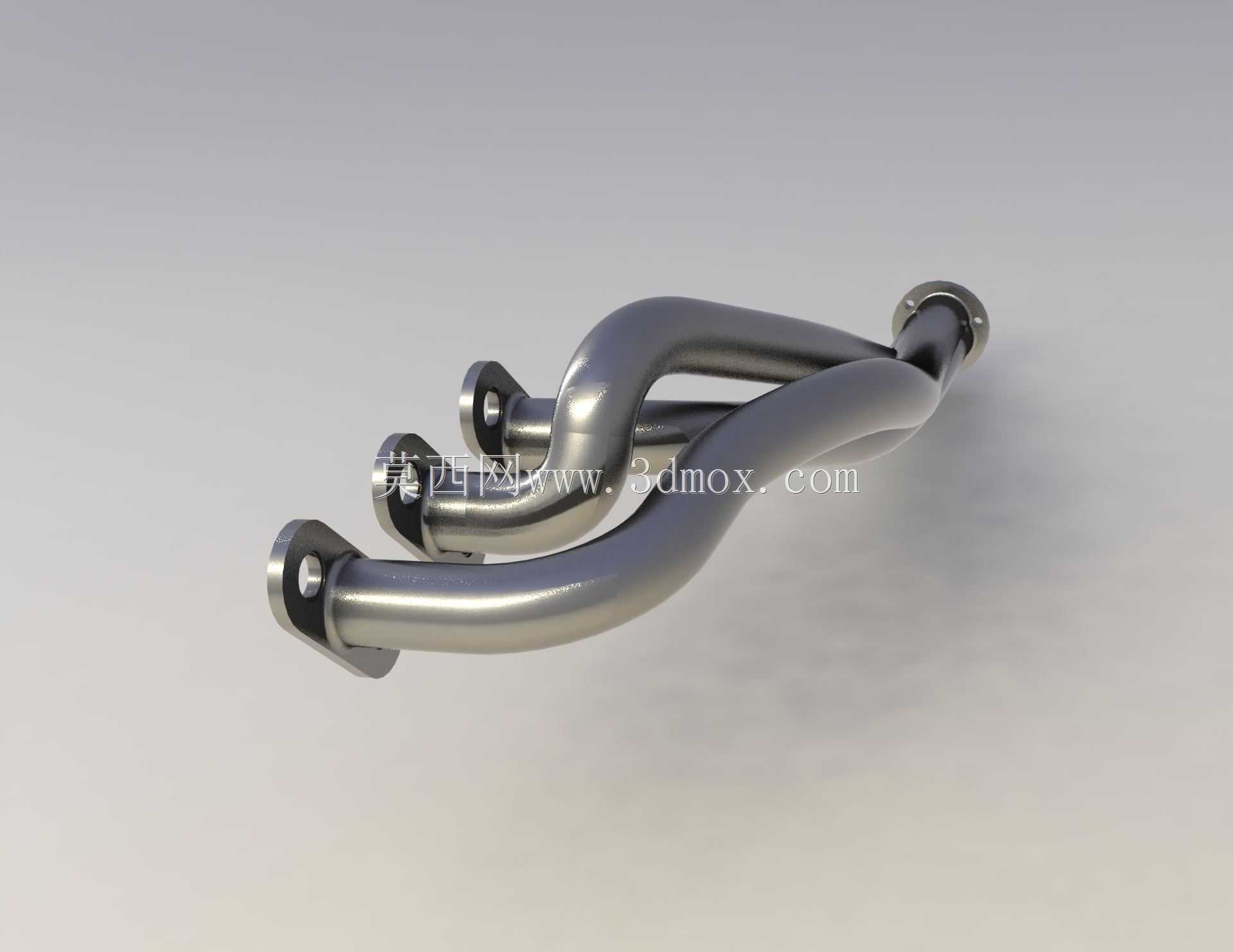

等长三出一汽车排气歧管结构设计

　　做这套排气歧管结构的时候，最先要卡的是机舱内的安装边界，毕竟前置横置布局的性能车型，留给排气头段的纵向空间往往不足180mm，三个进气法兰分别对应1、2、3缸的排气道出口，法兰面的螺栓孔位必须和缸盖排气侧的定位基准完全对齐，每个法兰的密封面平面度公差要控制在0.05mm以内，避免高温高压下出现排气泄漏的问题。三个支管的走向不能随意弯折，首先要保证各缸的排气路径长度差控制在2%以内，这样才能让各缸排出的废气脉冲在汇聚段形成有序的负压效应，减少排气干涉，提升高转速区间的扫气效率，这也是为什么弯管段的拐角曲率做了反复调整，没有用直角弯折，所有转弯位置的弯曲半径都控制在管径的1.5倍以上，既避免弯折位置出现气流死区，也能减少排气阻力，同时兼顾弯管加工时的工艺可行性，不会因为曲率过小导致管壁褶皱、壁厚不均。

　　实际装车场景里，这套排气歧管的工作环境长期处于800-950摄氏度的高温区间，所以管壁的厚度设定在2.5mm，既保证高温下的结构强度，不会因为发动机的持续振动出现焊缝开裂，也不会因为壁厚过大增加不必要的簧下质量，影响动力响应。三个支管在逐步汇聚的过程中，每一段的管径变化都做了平滑过渡，从进气端的38mm内径逐步过渡到汇聚出口的55mm内径，避免管径突变造成的气流紊流，出口端的连接法兰要和后续的三元催化器或者前段排气的对接位完全匹配，法兰上的定位销孔要和上游部件的定位基准同轴，安装时的错位量不能超过0.1mm，否则会导致密封垫压合不均，长期使用后出现漏气异响。

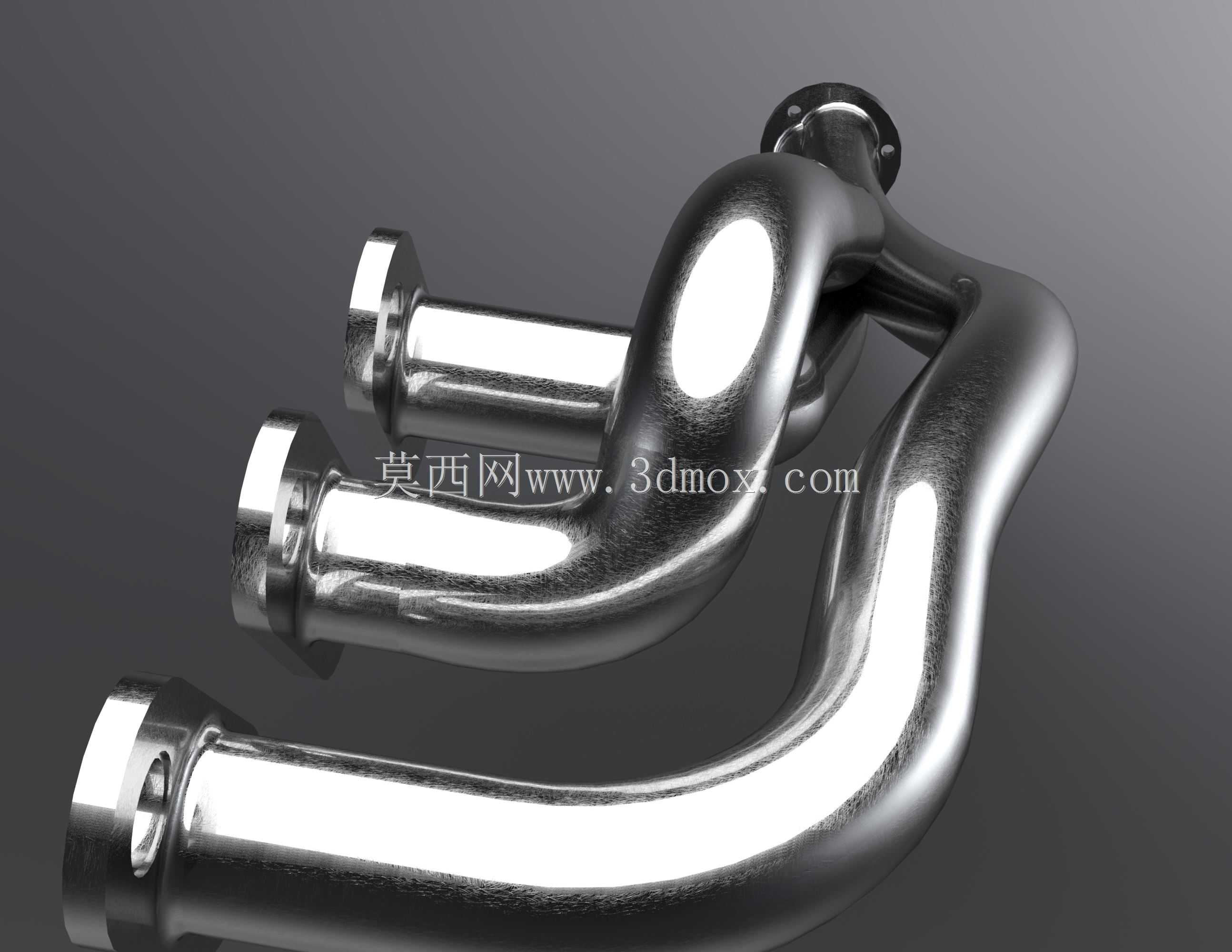

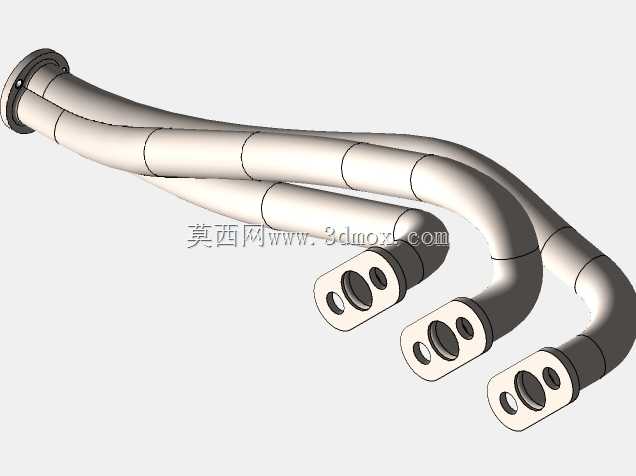

　　设计过程中用三维草绘先搭出了整个管路的中心线路径，先把三个缸的排气出口坐标、最终汇聚出口的坐标、以及机舱内需要避让的周边部件边界全部锁定——比如要避开启动机的安装位、机油滤清器的维护空间、还有转向助力油管的走线路径，不能出现装车后管路和周边橡胶件距离过近的问题，所有管路和周边不耐高温部件的最小间隙要保证在25mm以上，避免高温烘烤导致橡胶件老化失效。扫掠成型的时候，每一段管路的截面都严格沿着中心线路径的法向生成，保证整个管路的内壁光滑，没有台阶或者凸起，减少排气气流的沿程阻力。拐角位置的过渡做了多次曲率调整，一开始的方案里二缸支管的弯折角度太急，不仅气流阻力大，实际弯管加工的时候也容易出现管壁减薄超标的问题，后来把拐角的曲率半径放大了8mm，同时微调了三缸支管的走向，既避让开了缸体上的水温传感器安装位，也让三个支管的长度差控制在了12mm以内，满足等长排气的设计要求。

　　从实际用途来看，这套歧管适配的是1.5T三缸涡轮增压机型，相比原厂的铸铁排气歧管，等长的管路设计可以让排气脉冲更顺畅地推动涡轮叶轮，降低涡轮迟滞，同时光滑的内壁也能减少排气背压，在高转速区间能让发动机的动力输出更线性。安装边界上，整个歧管的最宽处控制在220mm，最高处距离缸盖法兰面的垂直高度是165mm，完全适配目标车型的机舱布局，不需要改动周边的附属部件，直接替换原厂部件即可完成安装。固定点的设置除了三个进气法兰和缸盖连接的螺栓位，还在汇聚段的外侧设置了一个辅助安装吊耳，通过减震吊胶和车身副车架连接，分担排气系统的重量，避免发动机运行过程中的振动全部传递到法兰连接位，导致螺栓松动或者密封失效。

　　管路的壁厚均匀性在建模的时候就做了校验，所有弯管位置的最小壁厚不小于2mm，满足不锈钢排气材料的高温强度要求，不会因为长期高温工作出现管路变形。法兰的厚度设定在10mm，采用平面密封结构，不需要额外的密封筋，配合多层不锈钢密封垫就能实现可靠的高温密封，安装时的螺栓拧紧力矩按照对角线顺序控制在22-25N·m，避免法兰面受力不均出现翘曲。整个管路的走向没有出现低于油底壳最低位置的部分，避免车辆通过起伏路面时出现托底磕碰损坏排气的问题，最低处的位置比油底壳放油螺栓的位置高15mm，满足整车的通过性要求。
