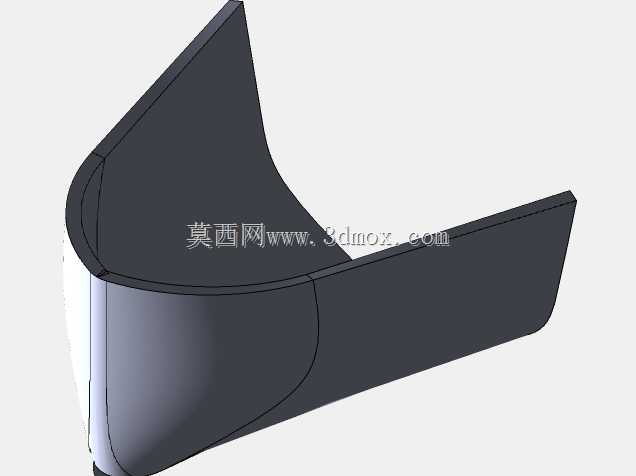

船体试验曲面模拟结构件

在船舶研发的前期试验环节，这类曲面模拟结构件是水动力性能验证环节的核心参考载体，主要用于船池拖曳试验前期的曲面线型验证，替代完整船体的局部段完成小比例工况模拟，能够在缩减试验件加工成本的同时，精准复现船体局部与水流接触的曲面边界特性，避免全尺寸模型加工带来的周期与成本浪费。从结构设计逻辑来看，该部件采用对称曲面镜像生成的思路构建基础型面，先通过单侧边界面sfc曲线拟合出船体舷侧与船底过渡的核心曲面段，再以船体纵向对称面为基准完成镜像拼接，省去了双侧曲面反复拟合调整的冗余步骤，能够保证左右舷曲面的线型一致性，避免两侧曲面偏差带来的试验数据误差。曲面完成拼接后，按照试验件的刚度要求进行等距加厚处理，加厚过程中需要重点关注曲面曲率突变区域的厚度均匀性，尤其是圆弧过渡段的内侧加厚偏移量，要避免出现曲面自交、壁厚突变的问题，保证试验件在水流冲击下的受力传递特性与实船局部结构一致。从实际应用场景出发，这类局部模拟件不需要匹配完整船体的所有内部结构，只需要保证外表面的线型精度满足试验测量要求，安装边界上预留了与试验台架连接的平直安装边，安装边的平面度需要控制在试验要求的公差范围内，保证部件装夹后不会出现姿态偏移，影响水流攻角的测量准确性。在建模过程中，边界曲线的控制点选取需要贴合船体线型的型值点数据，每一段曲线的曲率梳要保持顺滑过渡，不能出现突兀的折角，否则镜像后会在对称面位置出现拼接棱边，破坏曲面的光顺性，直接影响试验过程中水流的流态模拟效果。加厚环节的厚度取值参考了小比例试验件的相似准则，既保证部件有足够的刚度抵抗水流冲击不发生形变，又不会因为壁厚过大导致整体重量超出试验台架的载荷范围。这类曲面结构的设计难点在于平衡建模效率与曲面精度，采用单侧边界面镜像的方式虽然能够大幅提升建模速度，但需要在镜像前反复校验单侧曲面的光顺度，一旦基础曲面存在曲率瑕疵，镜像后会把缺陷同步放大，反而增加后期调整的工作量。在实际试验场景中，该部件安装在拖曳试验台的专用夹具上，通过安装边的螺栓孔完成定位固定，装夹完成后需要通过百分表校验曲面基准线的位置度，保证模拟的船体段入水角度与设计值一致。试验过程中，曲面的过渡圆弧段是水流分离现象的重点观测区域，因此这部分的曲面精度要求高于其他区域，建模时需要对过渡段的曲面进行单独的曲率检查，确保圆弧半径的偏差控制在允许范围内，避免因为曲面形状偏差导致流场观测结果与实船工况出现偏差。不同于完整船体模型的复杂内部结构，这类局部模拟件的结构相对简洁，所有的设计工作都围绕外表面的线型精度展开，内部不需要设置肋板、纵骨等加强结构，仅靠加厚的实体壁面就可以满足试验的刚度需求，这也对加厚操作的准确性提出了更高要求，如果加厚方向选择错误或者偏移量计算偏差，会直接导致壁面厚度不符合设计要求，甚至出现曲面破损的问题。在建模的收尾阶段，需要对拼接后的整体曲面进行连续性检查，保证对称面位置的曲面达到G2连续，不会出现明显的拼接痕迹，安装边的平直段需要与曲面段实现顺滑过渡，避免安装位置出现突兀的直角棱边，干扰试验段的流场状态。这类局部模拟结构件的应用，能够让船舶研发团队在方案设计阶段就快速完成多组线型的对比试验，不需要等待完整船体模型加工完成就可以获取局部曲面的水动力数据，大幅缩短研发前期的方案迭代周期，尤其适合在多线型方案筛选阶段使用，通过快速建模、快速加工、快速试验的流程，快速排除水动力性能不达标的线型方案，为后续的完整船体设计提供可靠的数据支撑。
