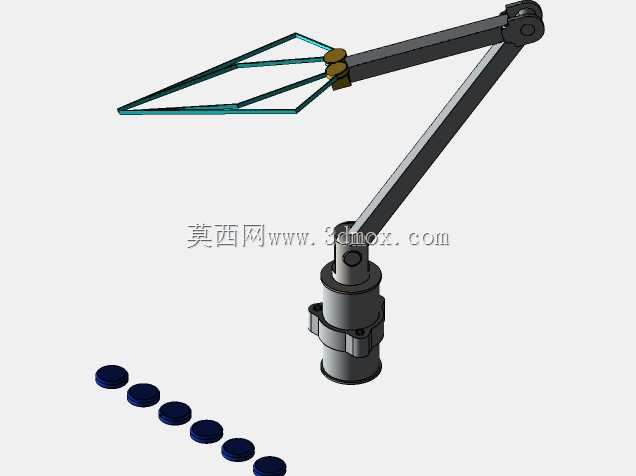

在轻工分拣、小型零件上下料、教学实训演示这类轻载作业场景里,这类多关节机械臂的应用占比正在逐年提升,不同于重载工业机器人的厚重结构,这款机械臂的设计从一开始就瞄准了小负载、快调试、易操作的使用需求,适配小范围作业半径内的重复拾取、转移、摆放工序。从结构布局来看,底座采用圆柱式回转支撑结构,内置回转关节的安装定位面,底座下端预留了标准安装法兰接口,可直接固定在工作台面、线体侧边或者实训台架上,安装边界的孔位按照通用工业安装标准设计,不需要额外加工转接板就能完成固定,底座的径向尺寸控制在紧凑范围内,不会占用过多台架安装空间,同时底座内部预留了走线空腔,关节驱动的线缆可以从空腔内部穿行,避免外部走线在关节回转过程中出现缠绕、剐蹭的问题。
臂体部分采用两级连杆串联结构,大臂与底座回转关节连接,小臂与大臂末端关节连接,每个关节都设置了独立的旋转轴系,轴系配合面采用公差带适配的间隙设计,既保证关节转动的顺滑度,又能控制关节处的径向窜动,保证末端定位的重复精度。末端执行器采用仿生多指拾取结构,多根支杆呈辐射状布局,通过关节处的联动结构实现末端的开合动作,不需要额外加装复杂的气路、电路驱动附件,就能完成对小型圆盘类零件、轻薄片状工件的拾取动作,这种结构设计大幅简化了末端执行器的复杂度,降低了日常维护的难度,在教学演示场景中,操作者可以直接通过拖动关节处的旋钮,就能实现六个轴在三维空间内的位置调整,直观展示机械臂的运动学原理,不需要复杂的编程操作就能完成动作演示,
非常适合入门级的机械原理教学、运动仿真验证场景。设计过程中,臂杆的截面形状经过了受力优化,在保证臂杆整体刚性的前提下,尽可能削减了非受力区域的材料厚度,降低臂体自身重量对关节驱动的负载,让关节转动时的惯量更小,动作响应更灵活。关节处的铰接位置都设置了限位结构,避免关节转动超程造成结构干涉,每个关节的转动角度范围都按照实际作业需求做了限定,大臂的俯仰角度覆盖从水平到竖直向上的常用作业区间,小臂的俯仰角度配合大臂动作,可以覆盖底座前方扇形区域内的所有作业点位,加上底座的360度回转能力,整个机械臂的作业范围可以覆盖底座周边环形区域内的目标点位,满足小范围工位内的工件转移需求。末端拾取结构的开合尺寸经过匹配设计,
可以适配直径在一定范围内的圆形工件、厚度较薄的片状工件,拾取时支杆的接触位置做了平滑过渡处理,不会刮伤工件表面,适合对表面质量有要求的小型零件转运作业。在实际产线应用中,这类机械臂可以搭配简易的工件供料机构,完成小型零件从料盘到加工工位的上下料动作,也可以在分拣工位完成不同规格工件的分类摆放,因为结构简单、调试便捷,不需要专业的机器人编程人员就能完成动作调整,非常适合小型加工车间的轻量化自动化改造,也适合职业院校的工业机器人实训课程作为演示教具,让学员直观理解多轴机械臂的关节构成、运动逻辑、工作范围边界。整个结构的装配逻辑采用模块化设计,底座、大臂、小臂、末端执行器都可以独立拆分,每个模块之间通过标准紧固件连接,后期如果需要更换不同类型的末端执行器,只需要拆卸末端的连接紧固件就能完成替换,不需要拆解整个臂体结构,维护更换的效率很高。臂体表面的结构没有多余的凸起装饰,所有棱角位置都做了倒圆角处理,避免操作过程中剐蹭操作人员,符合小型作业设备的安全设计要求。
- 上一篇:小型舵机驱动旋转机械臂关节结构
- 下一篇:仿人形态机器人头部外壳结构设计
- 全部评论(0)
- 模板大小: 771.9 KB
- 售价:5金币
- 下载次数: 74
- 系统要求: SOLIDWORKS,SOLIDWORKS,SOLIDWORKS,SOLIDWORKS,SOLIDWORKS,SOLIDWORKS,SOLIDWORKS,SOLIDWORKS
- 软件分类: 工业机器人
