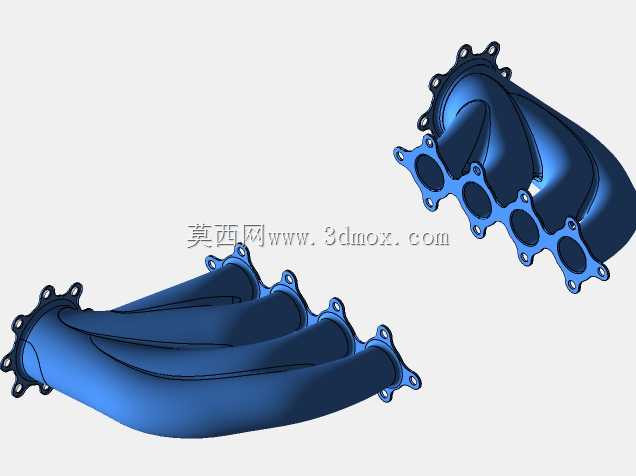

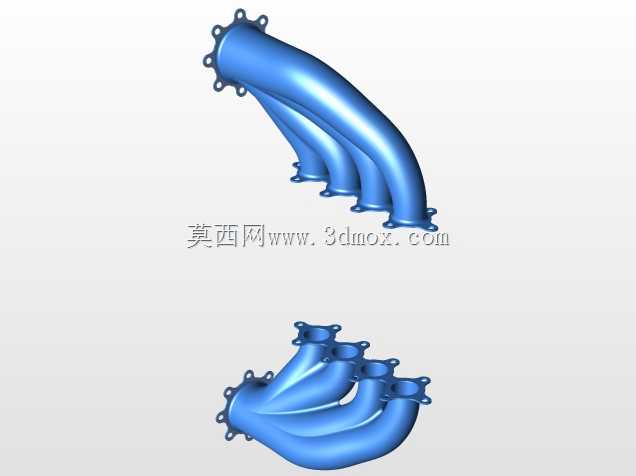

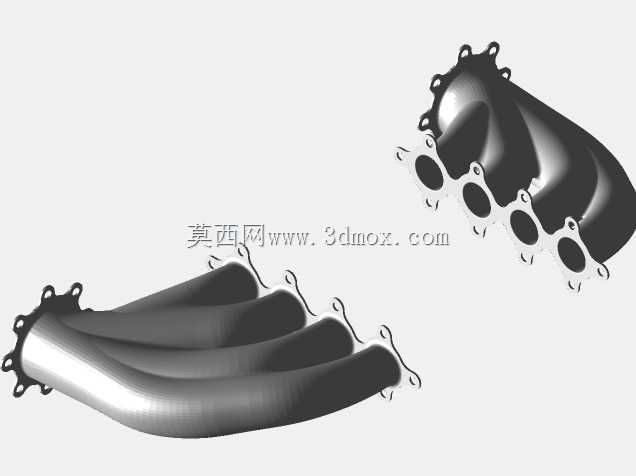

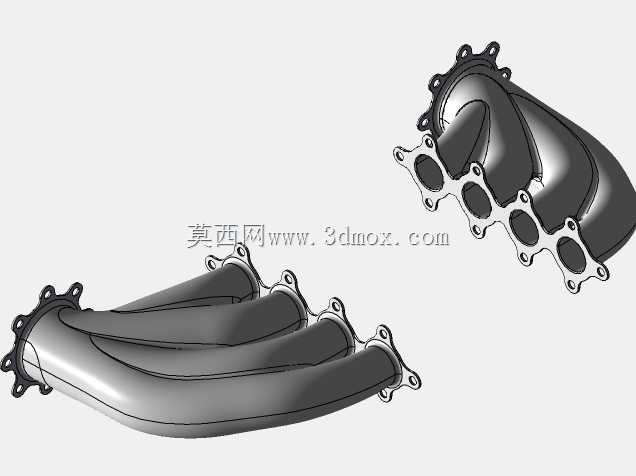

八缸动力装置用双对称排气收割台结构

在大排量V型八缸动力单元的进排气系统匹配中，这类双对称布局的排气歧管收割台结构，是兼顾排气效率、结构紧凑性与各缸排气干涉抑制的核心部件。日常做动力改装或者原厂高性能机型的进排气匹配时，首先要考虑的就是各缸排气脉冲的互不干扰，传统的等长歧管往往需要占用大量机舱横向空间，对于横置布局或者机舱空间局促的性能车型来说，很难做到各缸排气路径长度完全一致，而这种双对称的收割台式结构，就是把同一侧bank的四个气缸排气路径做对称式的汇流设计，通过三维草绘预先规划每一段流道的曲率变化，避免流道出现急弯或者截面突变，减少排气气流的沿程阻力。

从实际装车的场景来看，这类结构多用于高转取向的自然吸气或者涡轮增压八缸机型，排气从缸盖排气侧的法兰口流出后，顺着渐变的流道曲面逐步向中间的汇流腔收拢，每一段流道的放样都是从实体衍生出带壳的凸台结构，用多段三维草图作为圆形异形截面的放样路径，最后通过壳特征完成壁厚控制，再用镜像特征完成对称侧的结构生成，整个建模过程不需要做大量的冗余曲面修剪，所有的放样面都保持G2连续，避免气流在壁面形成紊流区。做结构设计的时候，首先要确认的是缸盖排气法兰的安装孔位边界，法兰上的螺栓孔位置必须和缸盖的排气侧安装点完全对应，法兰面的平面度要求控制在0.1mm以内，避免装机后出现排气泄漏的问题，流道的入口直径要和缸盖排气道的出口直径完全匹配，不能出现台阶错位，否则会在接口位置形成气流阻滞，影响高转区间的排气顺畅度。

安装边界方面，整个歧管总成的外侧轮廓要和机舱内的周边部件保持至少15mm的安全间隙，尤其是靠近防火墙或者线束、油液管路的一侧，要预留出热胀冷缩的变形量，毕竟排气系统工作时壁面温度可以达到数百度，金属材料受热膨胀后会有一定的尺寸形变，如果前期设计时没有预留足够的间隙，很容易在工作过程中和周边部件发生干涉，甚至烫坏线束或者管路。流道的壁厚设计要兼顾结构强度和热传导效率，壁厚过薄会导致结构刚性不足，发动机运行过程中容易出现共振开裂，壁厚过厚则会增加整体重量，同时减慢排气系统的暖机速度，影响三元催化器的起燃效率。

这种双对称的结构设计，最大的优势是可以让同一侧四个气缸的排气路径长度差控制在5%以内，各缸排出的废气到达涡轮或者排气出口的时间差被大幅缩小，能有效避免各缸排气脉冲之间的互相干扰，尤其是在高转速区间，顺畅的排气可以显著降低泵气损失，提升动力输出的响应速度。建模过程中用到的外部参考镜像逻辑，也能保证两侧结构的完全对称，减少后续模具加工或者CNC成型时的编程工作量，所有的安装支耳位置都布置在结构刚性较强的汇流腔外侧，避免支耳直接连接在薄壁流道上，防止长期振动后出现支耳断裂的问题。在做流道曲面设计的时候，要尽量避免流道内侧出现褶皱或者曲率突变，每一段曲面的过渡都要顺滑，让气流可以贴着壁面顺畅流动，减少排气阻力带来的动力损耗，同时对称式的布局也能让两侧的排气背压保持一致，避免因为两侧背压不均导致的发动机运行抖动问题。
