140mm规格铝型材车门拉手结构设计

　　在商用车、改装特种车辆以及部分民用乘用车的车门启闭系统设计中，外露式拉手的选型与结构匹配一直是兼顾操作体验、结构强度与外观协调性的关键环节，这款140mm跨度的铝型材车门拉手，正是针对这类安装场景开发的标准化构件。不同于注塑类拉手易受温度影响出现老化脆裂的问题，铝型材基材的选用让该构件在-40℃到80℃的常规车载环境温度区间内，都能保持稳定的力学性能，不会出现低温脆断、高温软化形变的问题，适配多数户外作业车辆、工程车辆的长期使用需求。

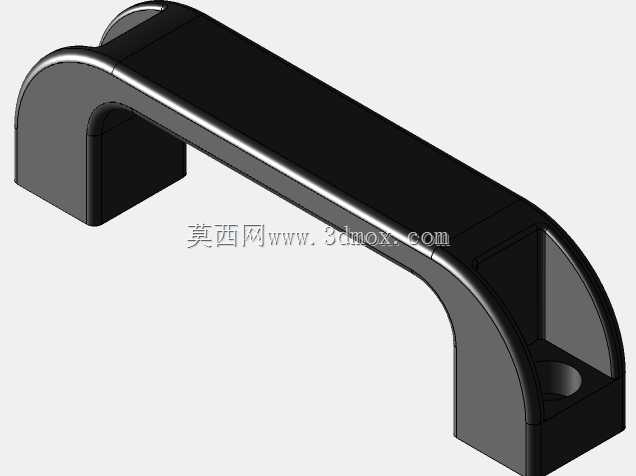

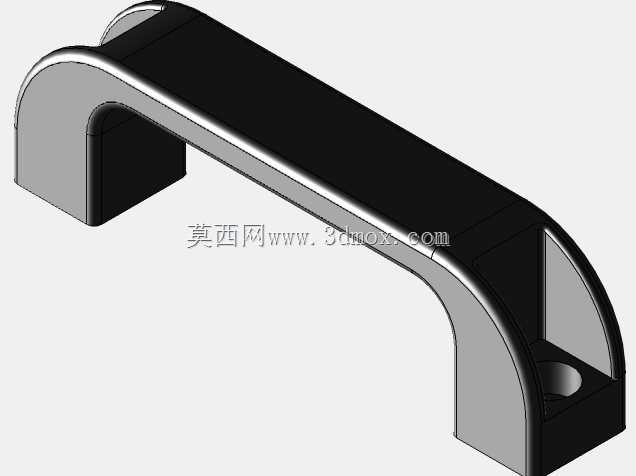

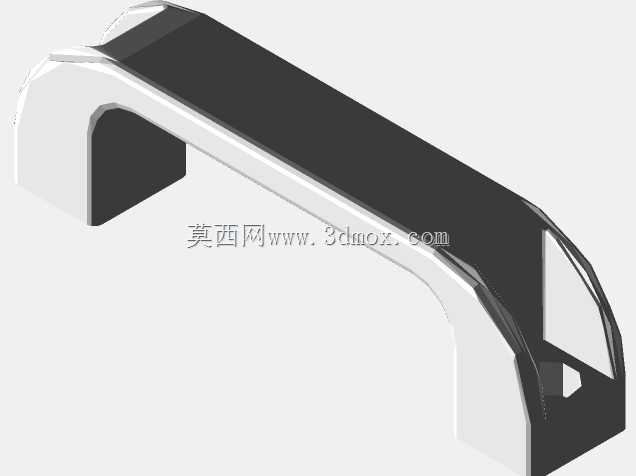

　　从实际安装边界来看，该拉手两个安装座的中心跨距为140mm，安装座本身采用沉头孔设计，适配M6规格的内六角安装螺钉，安装时螺钉头可完全沉入座体内部，不会外露凸起，既避免了使用过程中剐蹭衣物、划伤操作人员的风险，也能让拉手与车门钣金的贴合面完全贴合，不会出现安装间隙导致的积水、积尘问题。拉手的握持段采用圆弧过渡的U型截面，握持区域的截面宽度控制在22mm，符合成年人手掌握持的人机工程尺寸，操作时手掌与拉手的接触面积充足，启闭车门时的握持受力均匀，不会出现窄边拉手硌手的问题，即便佩戴劳保手套操作也能获得足够的握持摩擦力。

　　设计过程中，结构工程师优先考虑了铝型材挤出工艺的成型特性，整个拉手的主体截面沿长度方向保持一致，仅在两端安装座位置做了封闭铣削加工，这种设计能最大程度降低型材开模后的后续加工量，批量生产时的材料利用率可达到90%以上，有效控制了构件的制造成本。两端安装座与握持段的过渡位置采用了R15的大圆弧过渡，没有尖锐的直角结构，一方面能消除铝型材加工后的应力集中点，提升构件的整体抗扭强度，在承受1500N的垂直启闭拉力时不会出现过渡位置断裂的问题，另一方面大圆弧的外观线条也更流畅，与车辆外观的工业设计风格更易匹配，不会出现生硬的结构突兀感。

　　从功能特性来看，该拉手除了承担车门启闭的握持受力作用外，铝型材表面的阳极氧化处理层能形成致密的氧化膜，在沿海高盐雾、工业厂区高腐蚀的使用环境下，也能长期保持表面状态稳定，不会出现锈蚀、表层脱落的问题，后期维护无需做额外的防锈处理。安装座与车门钣金的贴合面设计有0.5mm的浅凹槽，可嵌入配套的橡胶密封垫，安装后能隔绝拉手与钣金的直接接触，避免不同金属接触产生的电化学腐蚀，同时也能封堵安装孔的缝隙，防止雨水顺着安装孔渗入车门内部，对车门内部的锁具、升降机构造成侵蚀。

　　在实际选型应用中，该尺寸的拉手除了适配车辆侧门、尾门的启闭使用外，也可拓展应用到设备检修门、工业机柜侧门、方舱舱门的启闭构件场景，只要安装面的跨距匹配140mm的安装孔位，即可直接替换使用，无需额外调整安装结构。设计时针对铝型材的壁厚做了针对性优化，握持段的型材壁厚控制在2.5mm，既保证了足够的结构强度，避免大力启闭时出现构件弯折形变，也不会因为壁厚过大导致整体重量超标，单只拉手的整体重量控制在180g以内，不会给车门的安装结构带来额外的负重负担。两端安装座的内部做了加强筋结构，在螺钉锁紧的位置，型材局部加厚到4mm，能承受螺钉锁紧时的压紧力，不会出现锁附时型材开裂、滑牙的问题，保证安装后的结构连接可靠性。
