圆形锥盆式电声扬声器三维结构设计

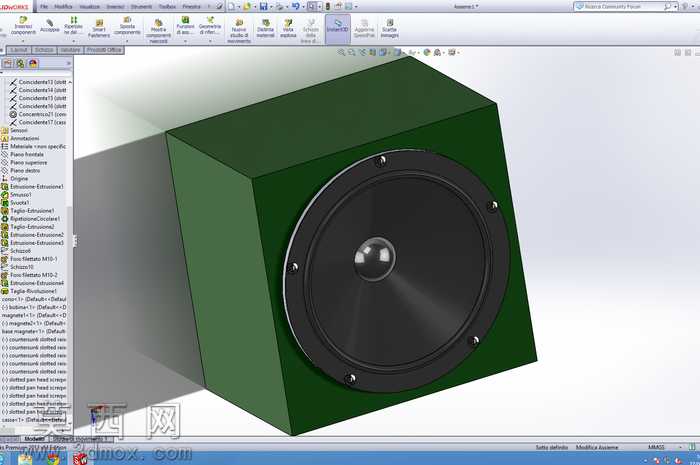

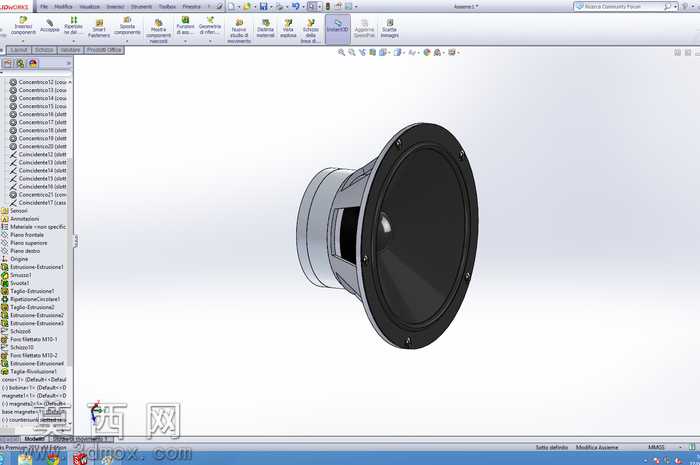

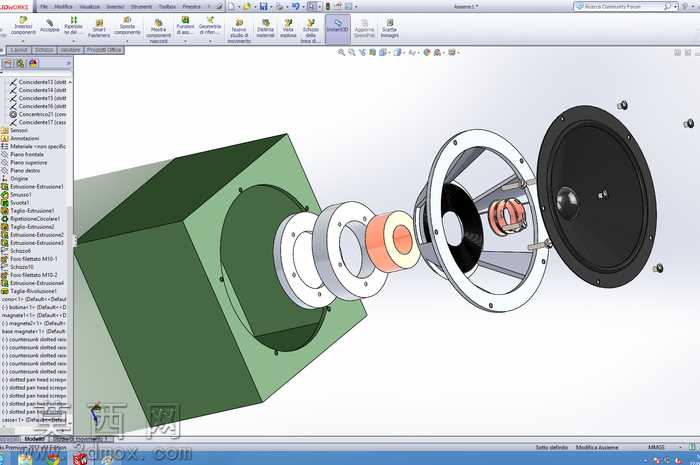

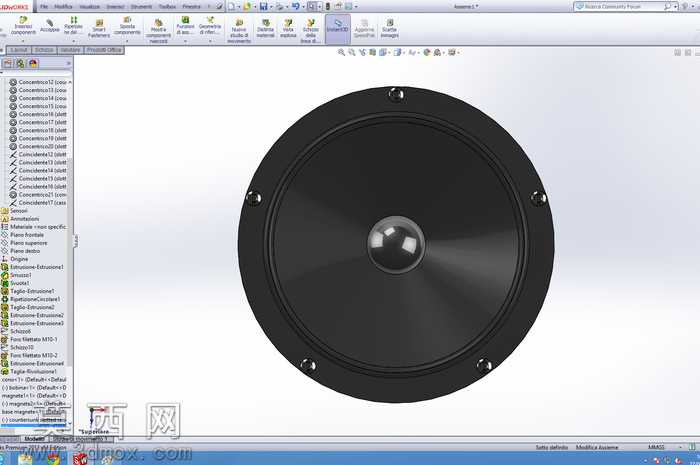

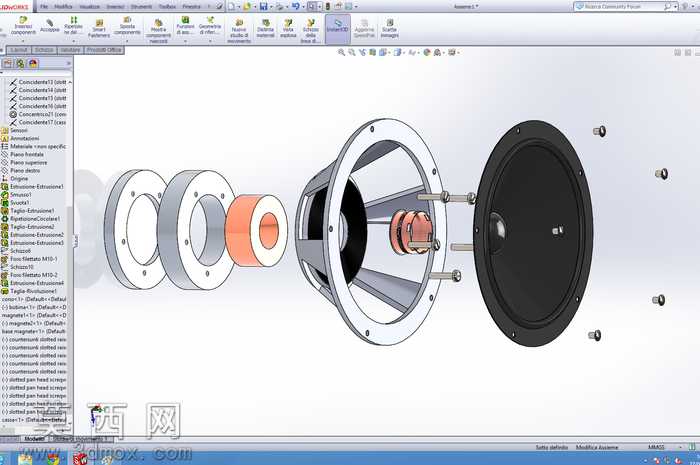

本作品为圆形锥盆式扬声器的三维参数化建模成果，建模阶段依托三维设计软件完成全结构1:1比例还原，首先以基准面为定位基础绘制圆形安装法兰的轮廓草图，通过拉伸凸台命令生成带沉头安装孔的盆架基体，六个均匀分布的安装孔采用圆周阵列方式完成排布，保证孔位的角度公差与安装适配性。振膜部分采用旋转凸台命令生成锥盆曲面结构，对锥面的曲率参数进行反复调整，还原真实扬声器振膜的弧度过渡，中心位置的防尘帽采用球面旋转建模，与锥盆中心做贴合约束，避免出现结构缝隙。折环部分通过扫描命令生成环形弹性结构，对扫描路径的圆角参数进行优化，还原折环的柔性形变特征，保证振膜往复运动的结构合理性。建模过程中对磁路部分的结构做了完整还原，包括中心的导磁柱、环形磁钢、华司等部件，各部件之间采用同轴心配合与面重合配合完成装配，保证磁路间隙的均匀性符合实际产品设计要求。材质渲染阶段，盆架部分赋予哑光黑色工程塑料材质，调整材质的粗糙度参数还原注塑件的表面质感；振膜部分添加带有细微纤维纹理的纸盆材质，通过调整漫反射贴图的纹理密度，还原纸基振膜的真实视觉效果；防尘帽赋予高光黑色塑料材质，调整反射光泽度参数呈现光滑球面的反光特性；金属安装孔位添加轻微的金属倒角高光，提升结构的真实感。设计过程中遵循电声器件的实际结构逻辑，对各部件的装配层级做了清晰划分，从外到内依次为安装法兰、折环、锥盆、防尘帽、磁路组件，各部件之间不存在干涉问题，可直接用于装配验证、结构展示或后续的工程出图工作。模型的曲面过渡顺滑，无破面、重叠面等建模缺陷，所有特征均保留完整参数，可根据实际需求调整振膜尺寸、安装孔距、磁钢规格等参数，适配不同尺寸规格的扬声器设计需求，能够直观展现锥盆扬声器的内部构造与外部装配特征，可用于电声产品的结构教学、产品展示或前期设计方案验证环节。
