两千吨级立式储料罐体结构三维设计

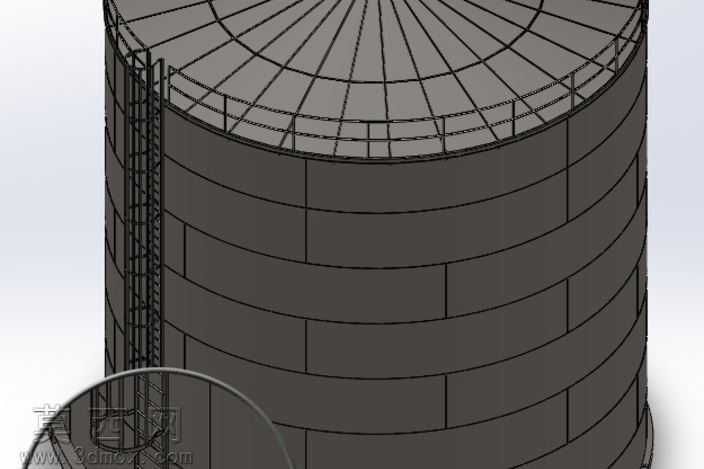

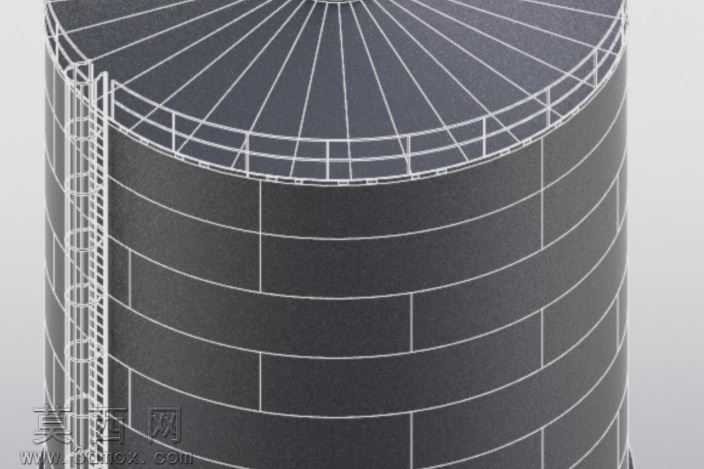

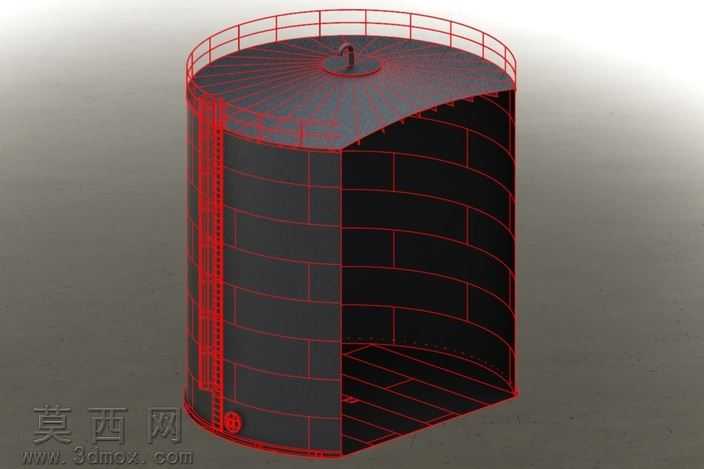

本作品为两千吨级立式圆柱形储料罐体的三维参数化设计模型，建模阶段采用自底向上的装配设计思路，首先依据物料密度参数完成核心尺寸推导，结合65克每立方厘米的储料密度，核算得出罐体直径约12米、罐体高度约12米的核心尺寸基准，确保罐体容积完全匹配两千吨的额定储料容量需求。建模过程中对罐体各组成结构进行了精细化拆分，分别完成立式圆柱形罐壁、带坡度的罐顶结构、平底罐底、罐顶环形安全护栏、罐壁直爬梯、罐顶检修人孔盖、爬梯底部防护结构等独立零件的建模，所有零件均按照工业储罐的常规设计规范设置合理壁厚、构件尺寸，各部件间的装配约束完全贴合实际安装逻辑，可清晰展示各结构的连接关系与空间位置。模型采用剖视展示方案，对罐体四分之一区域做剖切处理，可直观呈现罐体内部的空心储料空间、罐壁板的拼接排布逻辑、罐顶的径向加强筋布局结构，方便查看罐体内部构造细节。材质与渲染阶段，罐壁主体采用深灰色哑光金属材质模拟钢制焊接罐壁的质感，护栏、爬梯、加强筋等外露金属构件采用醒目的红色金属漆材质，既区分了不同功能的结构部件，也让模型的结构层次更加清晰；渲染时采用柔和的环境漫反射光照，搭配浅灰色渐变背景，突出罐体本身的结构轮廓与细节特征，避免多余光影干扰结构展示。设计过程中充分考虑大型立式储罐的实际使用需求，罐顶设置的环形护栏满足检修作业的安全防护要求，直爬梯从罐底延伸至罐顶并设置护笼结构，罐顶中心设置带吊环的检修人孔，方便后期检修作业与物料投放操作，所有附属结构的尺寸比例均符合工业罐体的设计惯例，整体模型结构完整、尺寸逻辑严谨，可用于储料设备的方案展示、结构教学、初步设计参考等场景，能够清晰传递大型立式储料罐体的结构组成与设计逻辑。
