弹性带驱动扑翼飞行装置结构设计

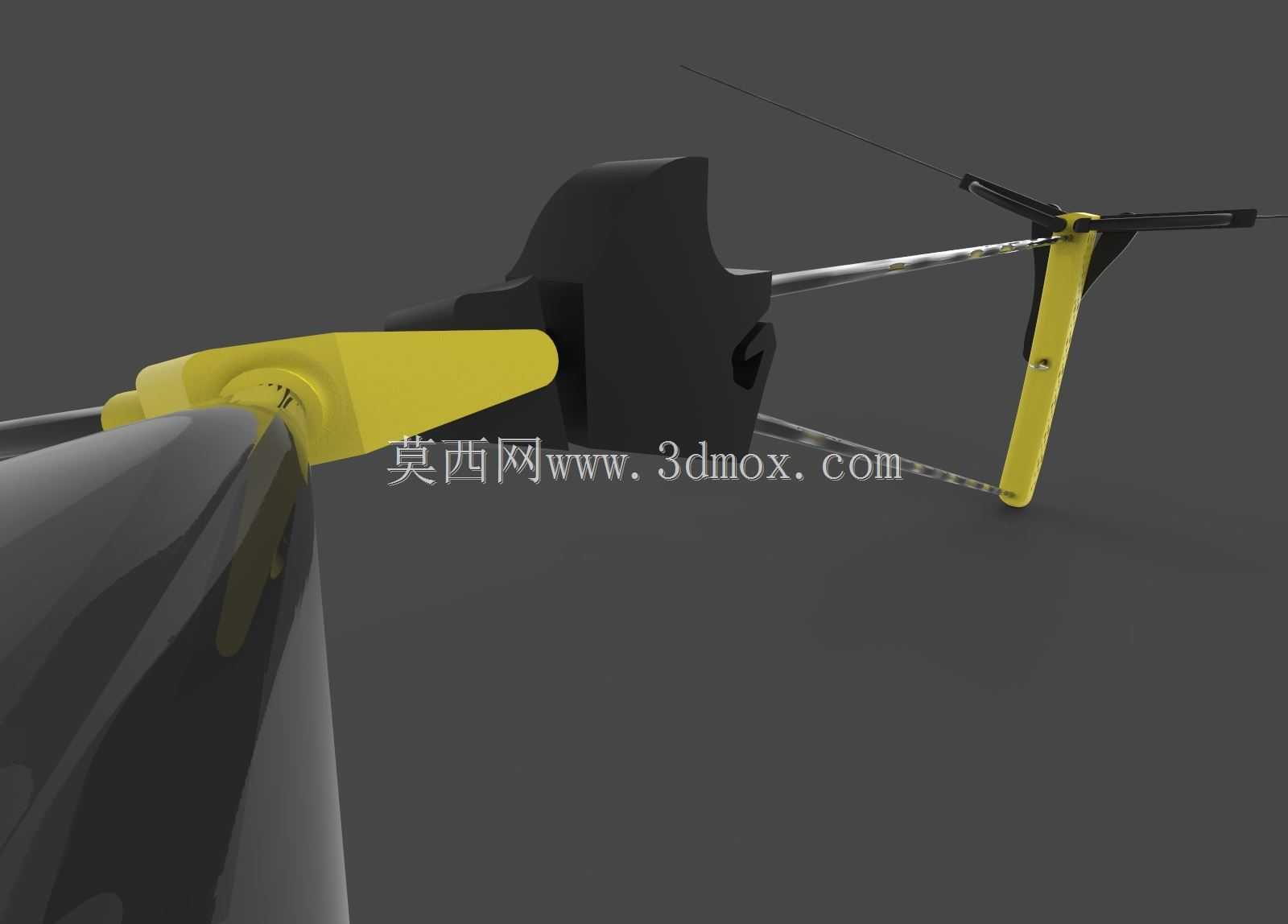

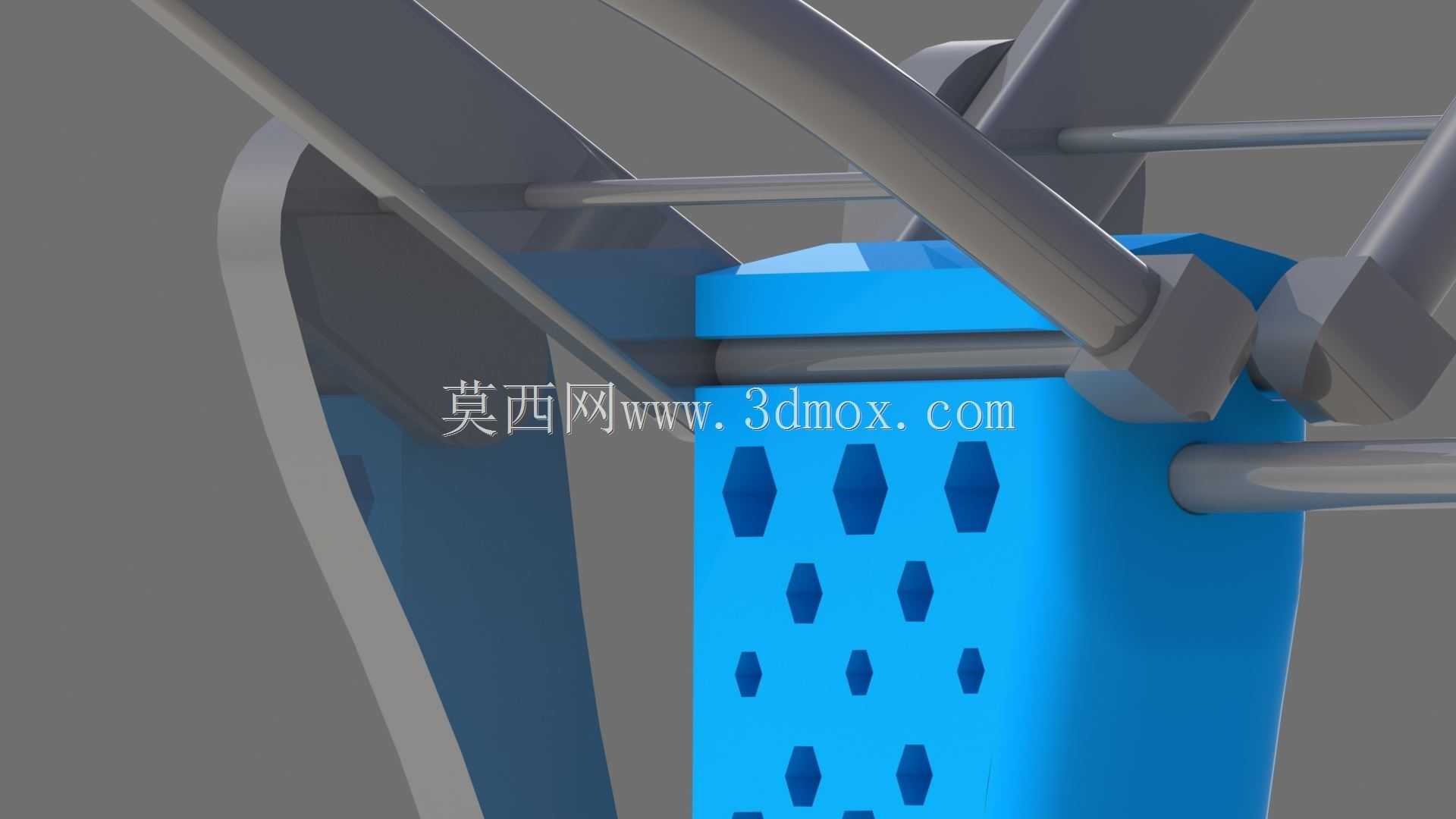

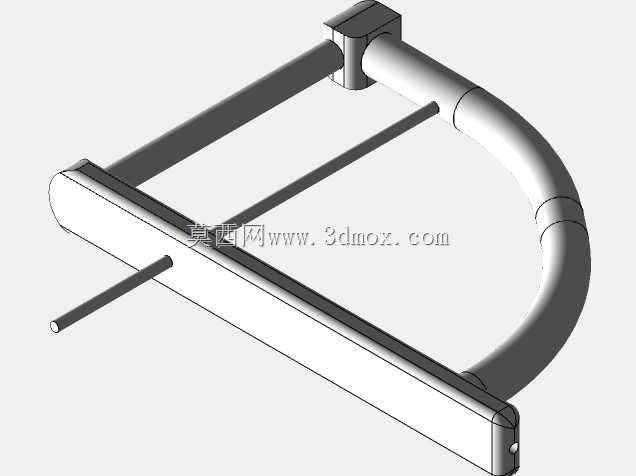

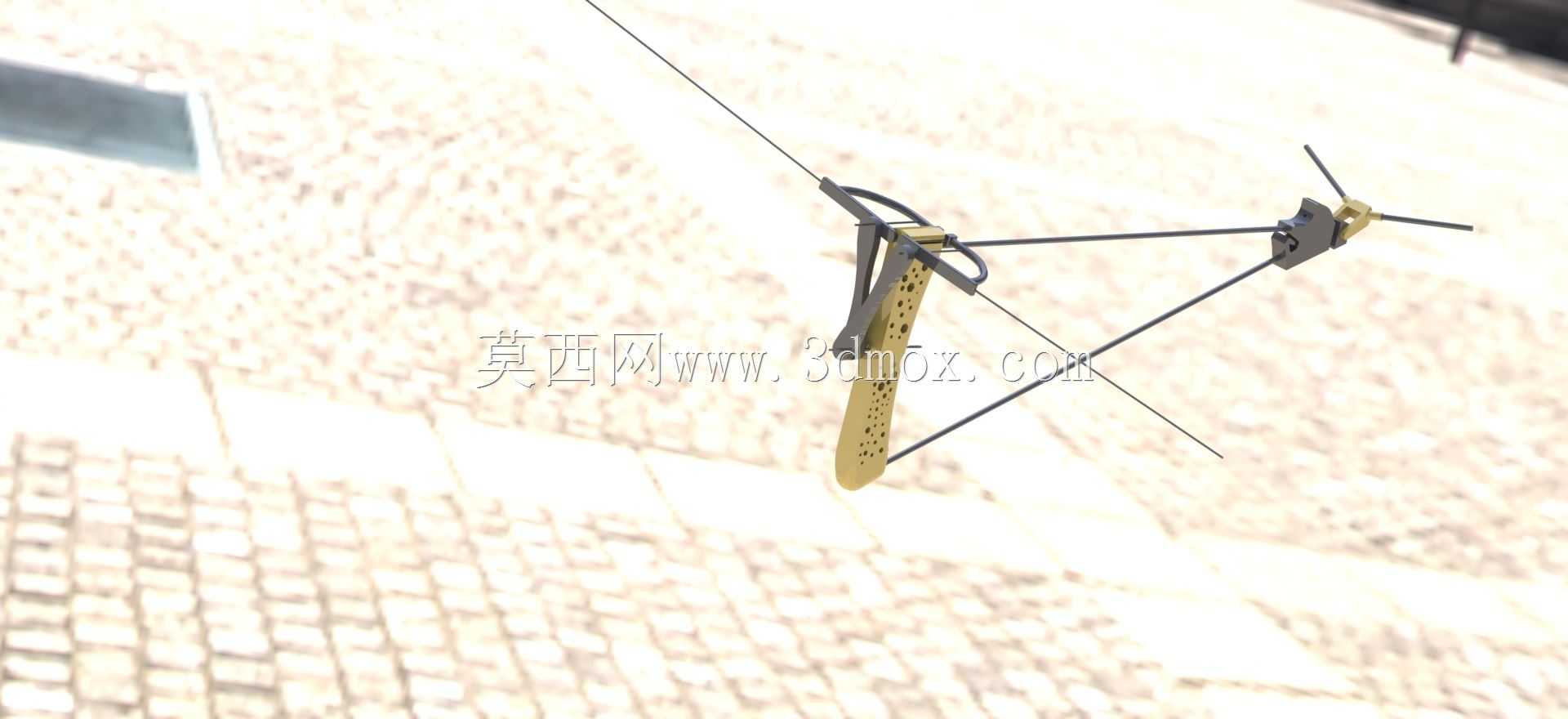

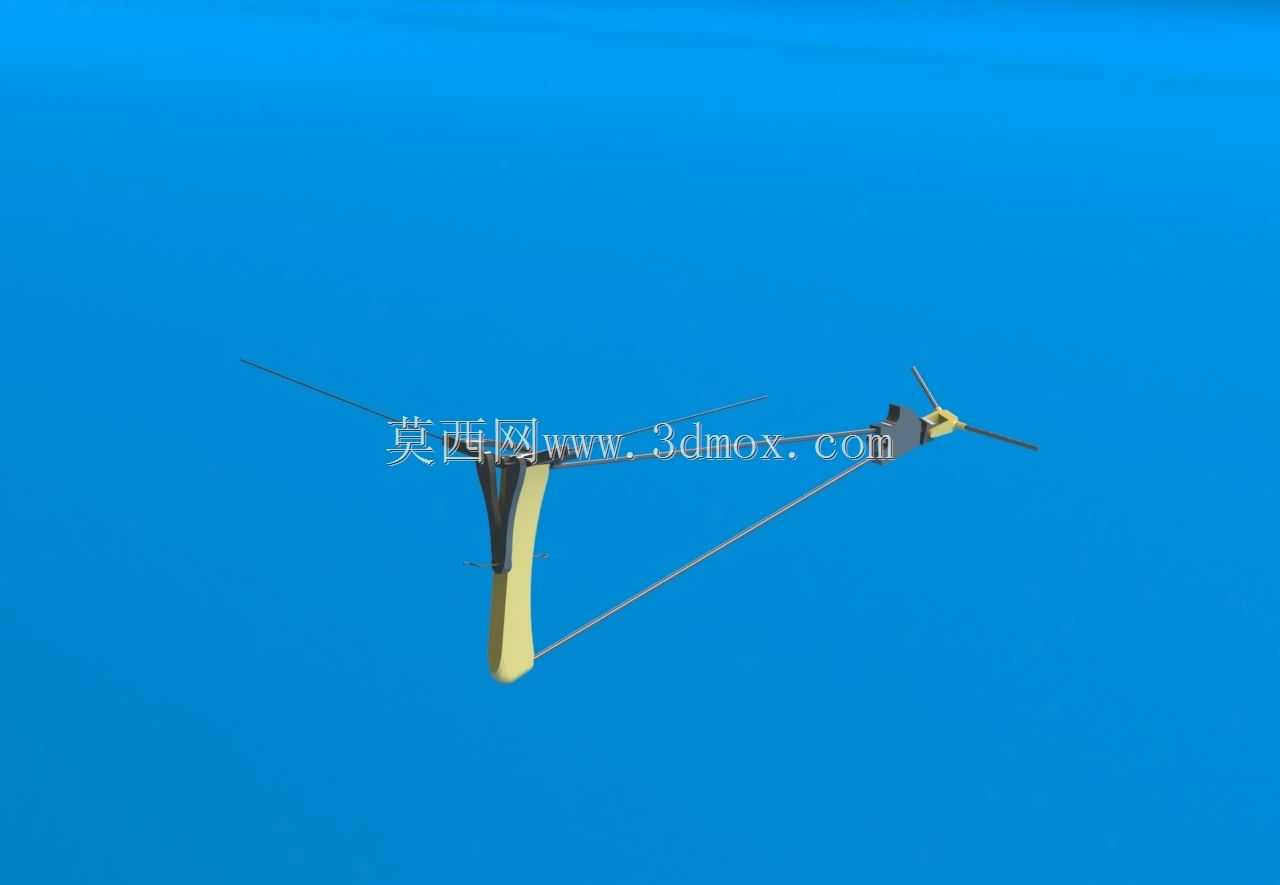

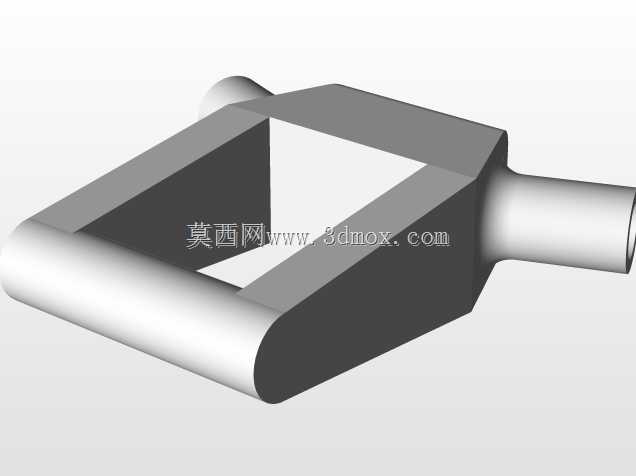

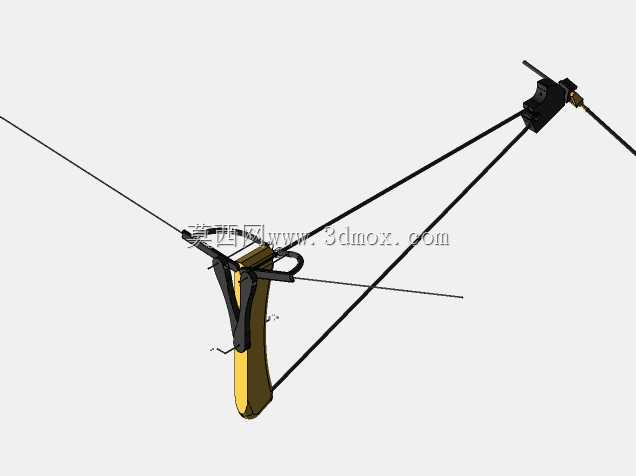

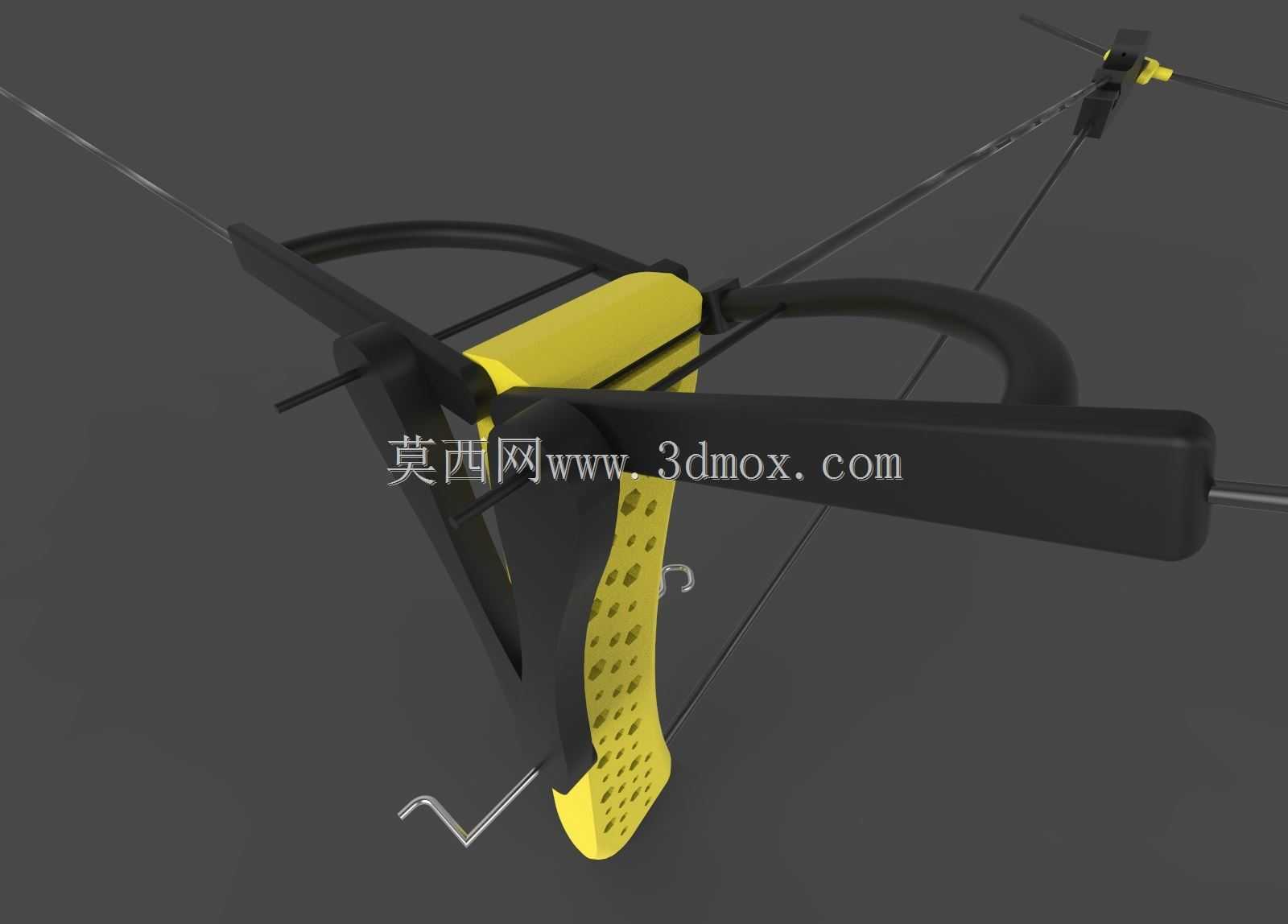

这款弹性驱动扑翼装置的设计初衷，是探索低能耗微型扑翼飞行的可行结构路径，核心采用弹性带作为储能与动力输出单元，规避了微型电机驱动带来的重量冗余与电路复杂度问题，在微型仿生飞行、教学演示、小型航模研发场景中具备较高的参考价值。从结构布局来看，整机采用手持发射式构型，主体握持区域做了多孔镂空处理，在保证结构刚度的前提下尽可能削减非必要壁厚，适配轻量化飞行的重量控制要求，机翼部分选用消防毯类柔性阻燃材料，这类材料具备面密度低、抗撕裂强度适中的特性，能够在扑动过程中产生足够的升力形变，同时耐受反复弯折带来的疲劳损耗。动力传递路径上，弹性带的固定端锚定在机身尾部的金属挂钩结构上，另一端连接至机翼扑动的曲柄联动机构，上弦时通过拉动挂钩拉伸弹性带完成储能，释放后弹性带的收缩力通过曲柄结构转化为机翼的上下往复扑动动作，联动机构处做了限位设计，避免机翼扑动幅度过大导致结构失稳或材料过度拉伸。从实际飞行表现的结构逻辑来看，当前构型在重量控制优化后可实现8米左右的平飞距离，若进一步对机身主体做拓扑优化，削减非受力区域的材料余量，同时调整弹性带的预紧力参数与机翼扑动角度的匹配关系，还能进一步提升飞行距离与飞行稳定性。安装边界方面，整机无额外外接固定结构，所有部件均集成在手持机身框架内，机翼展开后的横向尺寸控制在单人手持操作的适配范围内，尾部的挂钩结构同时承担弹性带固定与上弦施力点的作用，无需额外辅助工具即可完成动力上弦操作。对于三维建模从业者而言，该模型的结构参考点集中在柔性翼面与刚性联动机构的配合设计、轻量化镂空结构的刚度平衡、弹性储能机构的行程限位设计几个维度，建模过程中需要重点关注曲柄联动处的运动干涉检查，确保机翼扑动全行程内各部件无卡滞，同时镂空结构的筋位布局需要顺着受力方向排布，避免飞行过程中受气动载荷出现结构断裂。在仿生飞行装置的研发场景中，这类纯机械弹性驱动的扑翼结构可作为微型扑翼飞行器的原理验证样机，用来测试不同翼型、不同扑动频率下的升力特性，无需搭载复杂的动力与控制模块即可完成基础气动参数验证，大幅降低原理验证阶段的研发成本；在教学场景中，该装置可作为机械原理、航空航天入门课程的实操演示教具，学生可通过3D打印制作主体结构，搭配标准弹性带与柔性翼面材料完成组装，直观理解曲柄连杆运动、弹性储能、气动升力产生的相关原理。结构细节上，机身握持区的多孔设计除了减重作用外，还能在手持发射时增加摩擦力，避免发射过程中打滑影响初始动能传递，机翼与联动机构的连接点采用快拆式设计，可快速更换不同材质、不同面积的翼面进行测试，适配不同的飞行测试需求。整机的重心经过配平设计，储能状态下重心位于机身几何中心靠前位置，保证飞行过程中的姿态稳定，避免出现头轻尾重导致的失速问题。
