大众Lupo前脸外壳曲面造型设计

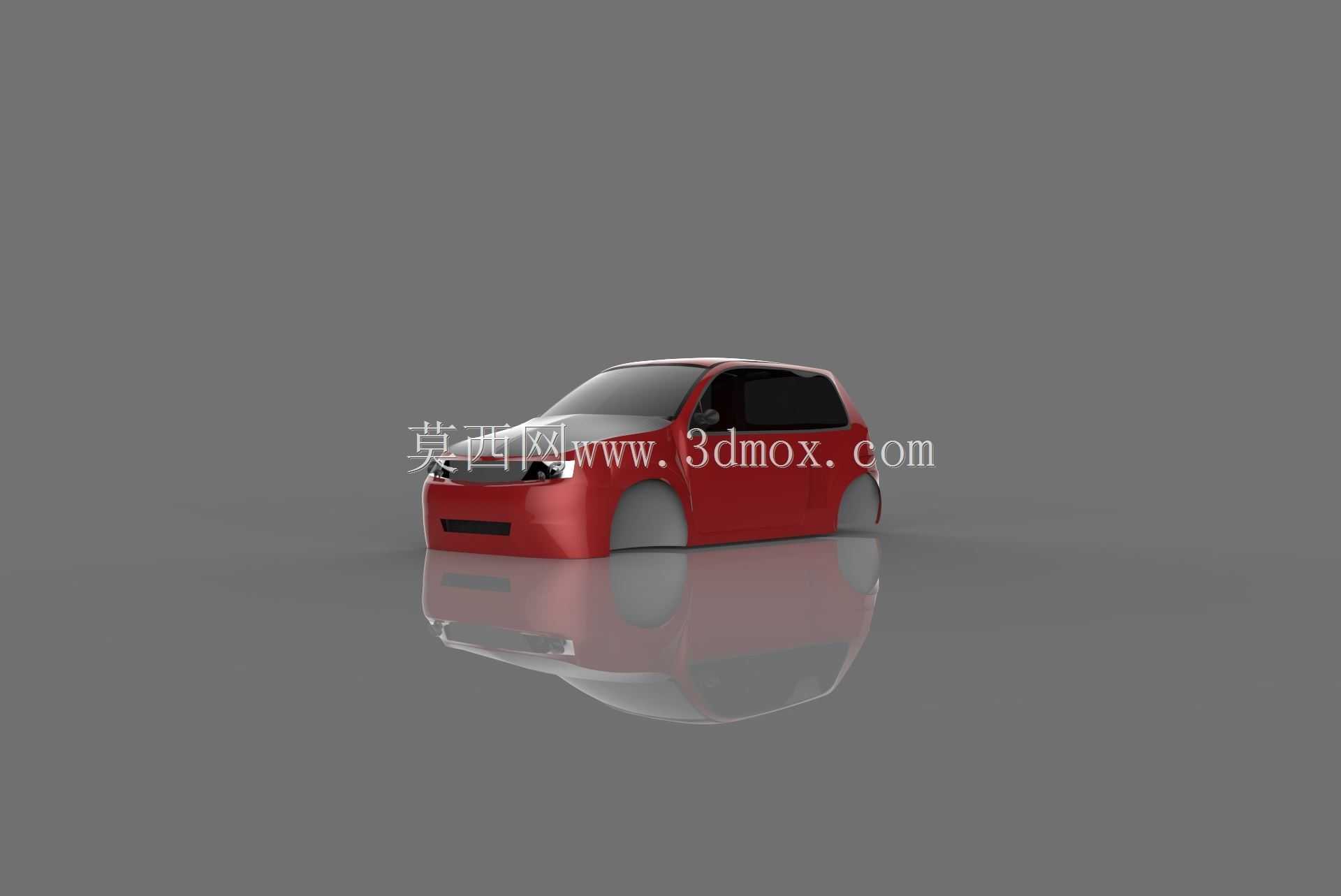

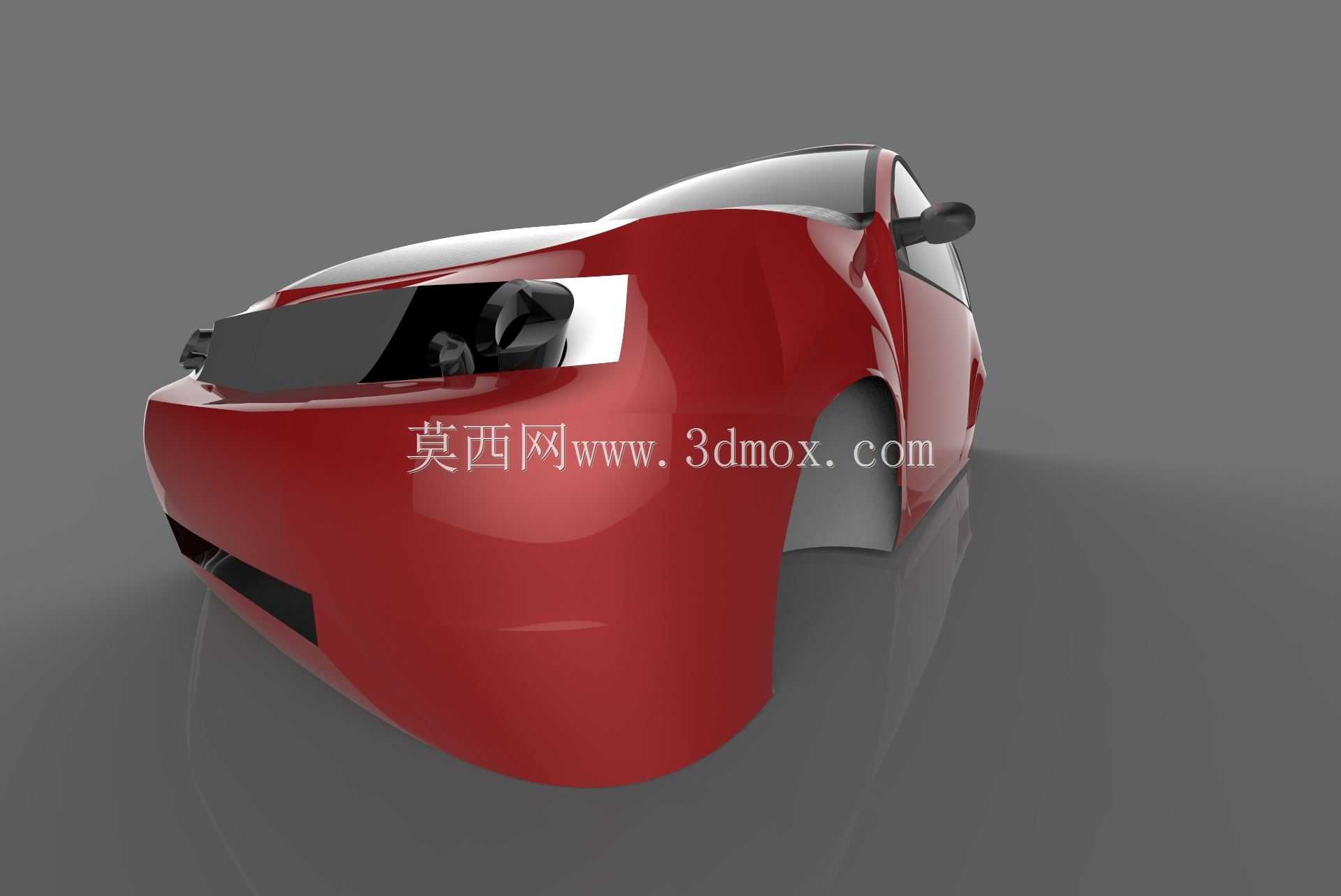

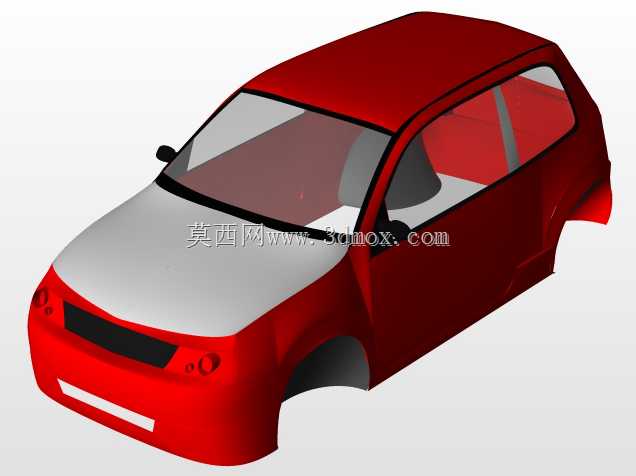

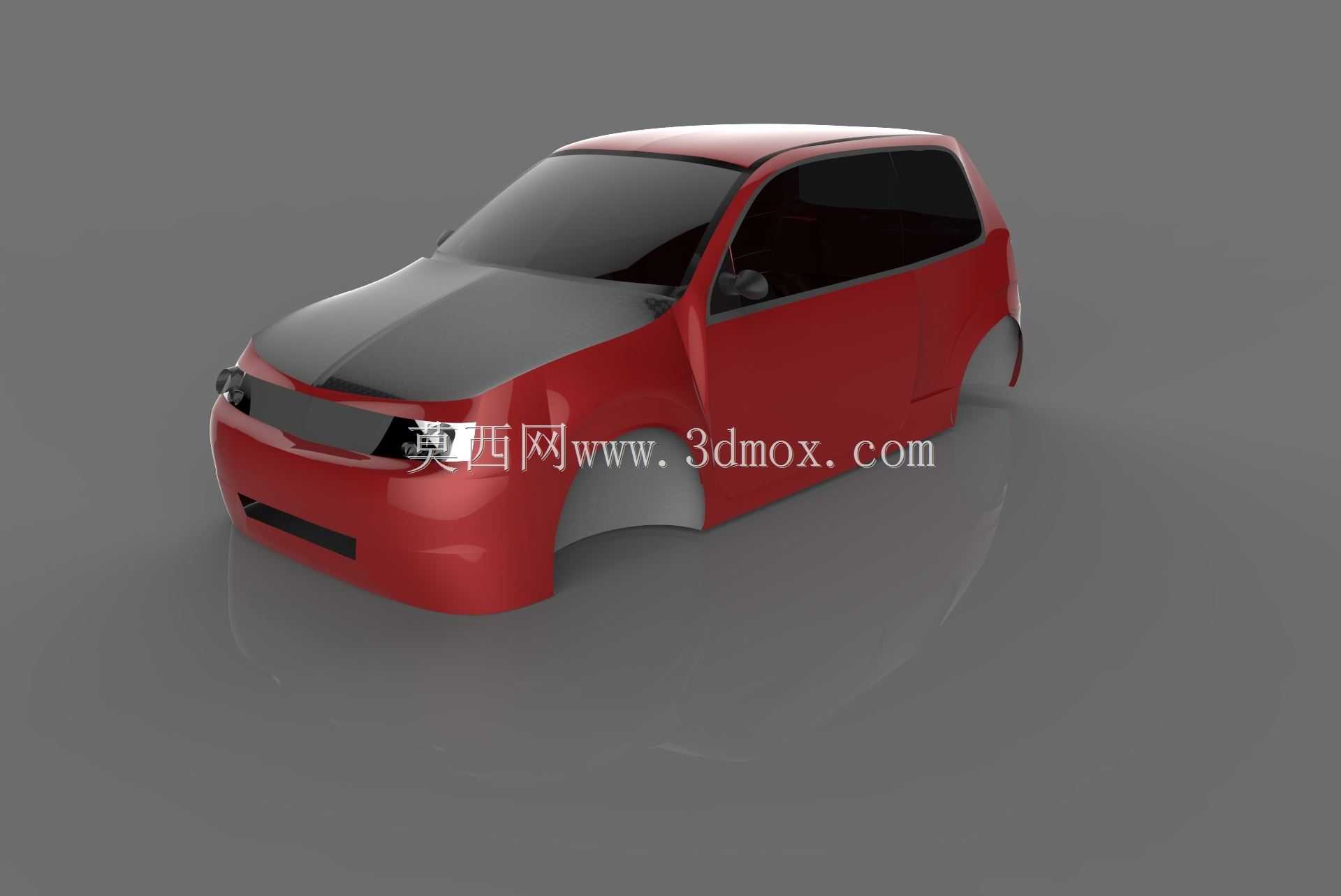

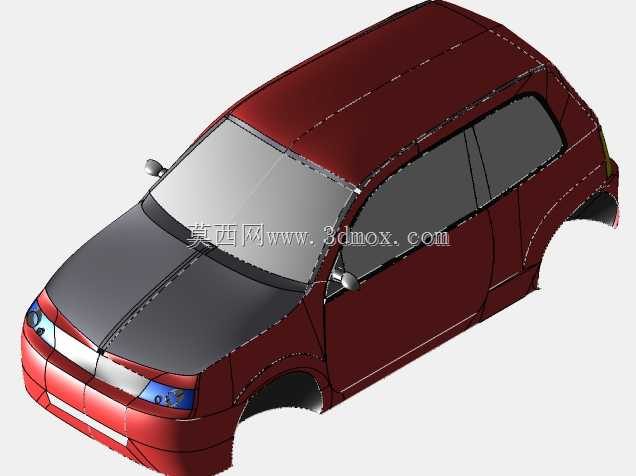

本次完成的是大众Lupo车型的前脸区域外壳曲面建模，覆盖前保险杠、前翼子板前段、引擎盖前缘、前灯组安装位的完整外覆盖件结构，建模过程全程采用曲面构建逻辑完成，区别于常规实体拉伸的零件设计思路，更贴合汽车外覆盖件的正向开发流程。从实际应用场景来看，该部分结构属于汽车白车身装配后的外饰覆盖核心区域，日常承担着碰撞缓冲、气流梳理、外观标识、周边附件安装载体的多重作用，在整车研发环节中，前脸曲面的质量直接决定风阻系数表现、装配公差匹配难度以及后期冲压成型的良品率。

设计过程中首先对齐实车的点云边界参考，先搭建主控制线架，确定翼子板与引擎盖的分缝棱线位置，这条棱线不仅是外观特征线，同时也是前盖开启的运动边界，建模时预留了3mm的运动安全间隙，避免实车装配后出现开启干涉。前保险杠区域的曲面做了三段式曲率过渡，上部与前灯组安装面做G2连续，保证灯组装配后与周边曲面的面差控制在0.5mm以内，中部的进气格栅安装位做了内凹的沉台结构，沉台深度匹配常规格栅卡扣的安装行程，下部的进气口边缘做了R3的圆角过渡，兼顾冲压成型时的材料流动性，避免冲压过程中出现开裂问题。

从安装边界来看，翼子板侧端预留了与前立柱连接的安装孔位基准，孔位间距按照大众车型通用的安装点布局设置，可直接适配现有同平台车型的翼子板安装支架，不需要额外修改支架结构。前灯组的安装面做了0.8mm的安装余量，适配灯组装配时的公差调整，同时曲面在灯组边缘做了向内的翻边结构，翻边高度12mm，可直接粘贴密封胶条，阻挡行车过程中的泥水进入灯组安装舱。保险杠下部预留了拖车钩盖板的安装位，盖板轮廓与周边曲面做齐平处理，保证外观整体性，同时内部做了卡扣安装座，可直接卡接常规的塑料拖车钩盖板。

曲面构建过程中反复调整了A柱下方与翼子板衔接处的曲率，该区域是整车侧面气流与前脸气流交汇的位置，曲面的顺滑度直接影响高速行驶时的风噪表现，建模时通过曲率梳反复检查曲面的连续性，消除了局部的曲率突变点，避免后期实车测试时出现风噪异常的问题。引擎盖前缘的曲面做了略微向下的压合角度，在发生行人碰撞时可提供一定的缓冲变形空间，满足行人保护的基础设计要求，同时压合边缘做了双层翻边结构，提升引擎盖前缘的结构刚度，避免日常使用中轻微按压就出现凹陷变形。

整个模型的曲面拆分完全遵循汽车外覆盖件的冲压工艺要求，单个曲面的拔模角度控制在3度以上，所有外露的棱线圆角都根据所在位置做了差异化设置，人手经常接触的引擎盖前缘、翼子板侧边缘圆角做R5以上处理，避免尖锐棱角造成磕碰伤害，而灯组边缘、格栅分缝处的圆角做R1处理，保证外观线条的锐利感。模型的所有安装面都做了贴合实际装配的偏移处理，外表面为A级曲面，向内偏移1.2mm作为零件的壁厚基准，符合常规汽车外覆盖塑料件、钣金件的壁厚设计规范，不需要后续做额外的壁厚调整就可以直接用于模具开发的参考。
