板料热对流散热器盖结构设计

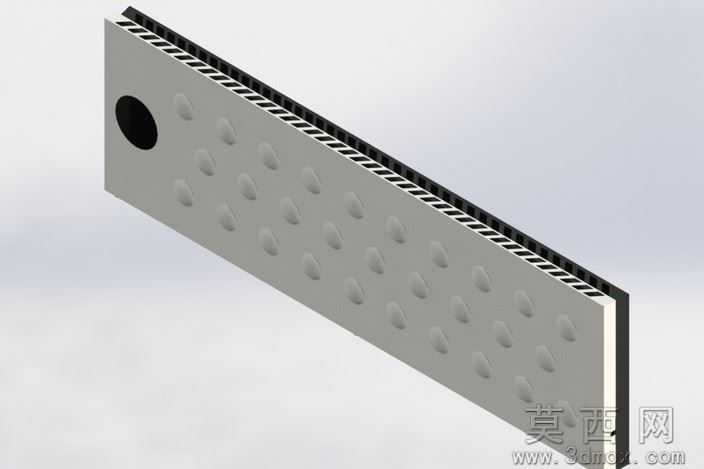

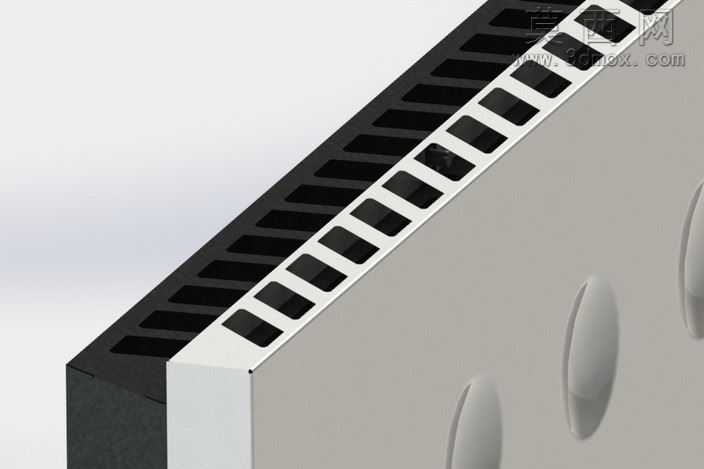

该板料热对流散热器盖采用三维参数化建模完成整体结构设计，建模阶段先以基准平面定位核心安装位，首先绘制长条状板件的主体轮廓，精准定位侧边的圆形安装孔位，保证孔位与安装基准的同轴度公差符合装配要求。主体板面上规则阵列排布的凸起扰流结构，是建模阶段重点设计的热对流强化特征，通过等距阵列、几何约束保证每一处凸起的尺寸一致性与排布均匀性，避免扰流结构错位影响气流走向。板件侧边的细密散热齿结构采用薄壁特征建模，严格控制齿片的厚度与齿间距，既保证足够的换热接触面积，又预留充足的气流流通通道，避免齿片过密导致风阻过大影响散热效率。渲染阶段采用哑光金属材质模拟钣金冲压成型的表面质感，调整材质的粗糙度与金属度参数，还原金属板件经冲压加工后的细腻哑光效果，对扰流凸起与散热齿的边缘做轻微倒角处理，避免锐边渲染出现失真，同时还原实际加工中的去毛刺工艺特征。结构设计上围绕热对流换热的核心需求展开，板面的凸起结构一方面可以增加板件整体的换热表面积，另一方面可以在气流流经板面时形成微小扰流，破坏气流边界层，降低热阻提升换热效率；侧边的平行散热齿沿板件长度方向排布，引导气流沿齿间通道顺畅流通，快速带走热量；端部的圆形安装孔做翻边强化处理，提升安装位的结构强度，避免长期装配使用出现孔位变形。整体模型严格遵循钣金件的加工工艺要求，所有弯折、凸起特征的拔模角度、圆角参数都符合冲压加工的工艺规范，不存在无法成型的倒扣、极小壁厚等工艺缺陷，既满足热对流散热的功能需求，又兼顾实际生产的加工可行性，可直接用于换热设备的结构验证、装配干涉检查以及散热性能仿真分析。
