太阳能供电笔记本散热冷却装置结构设计

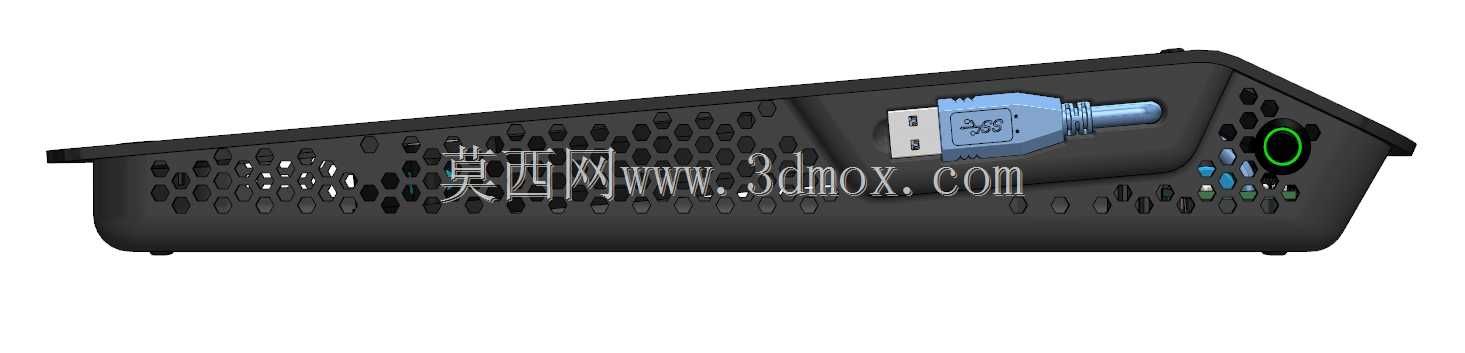

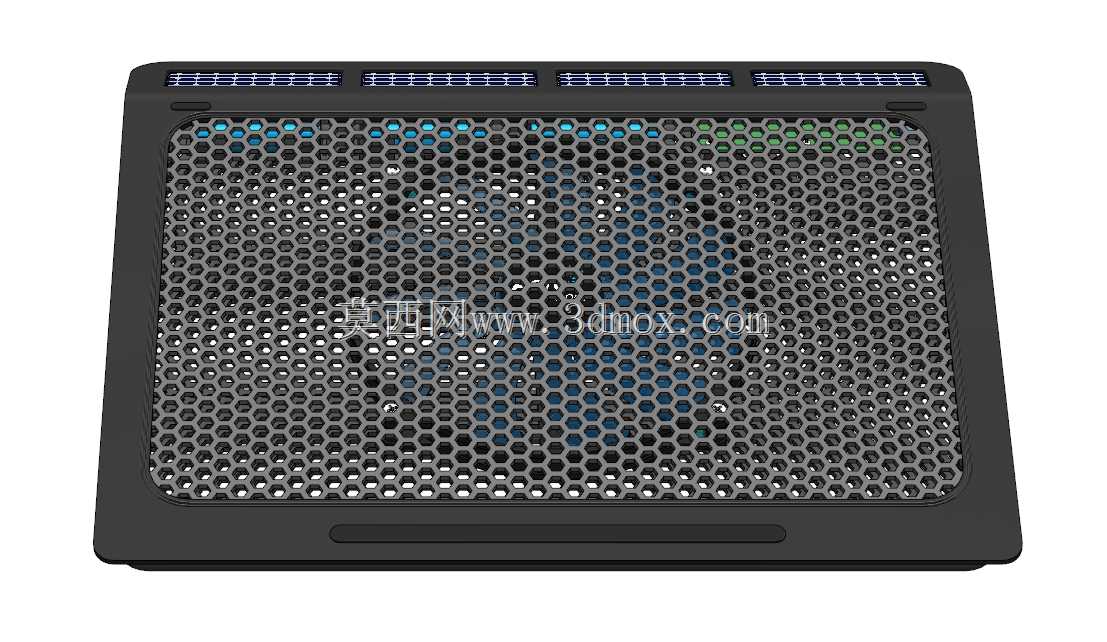

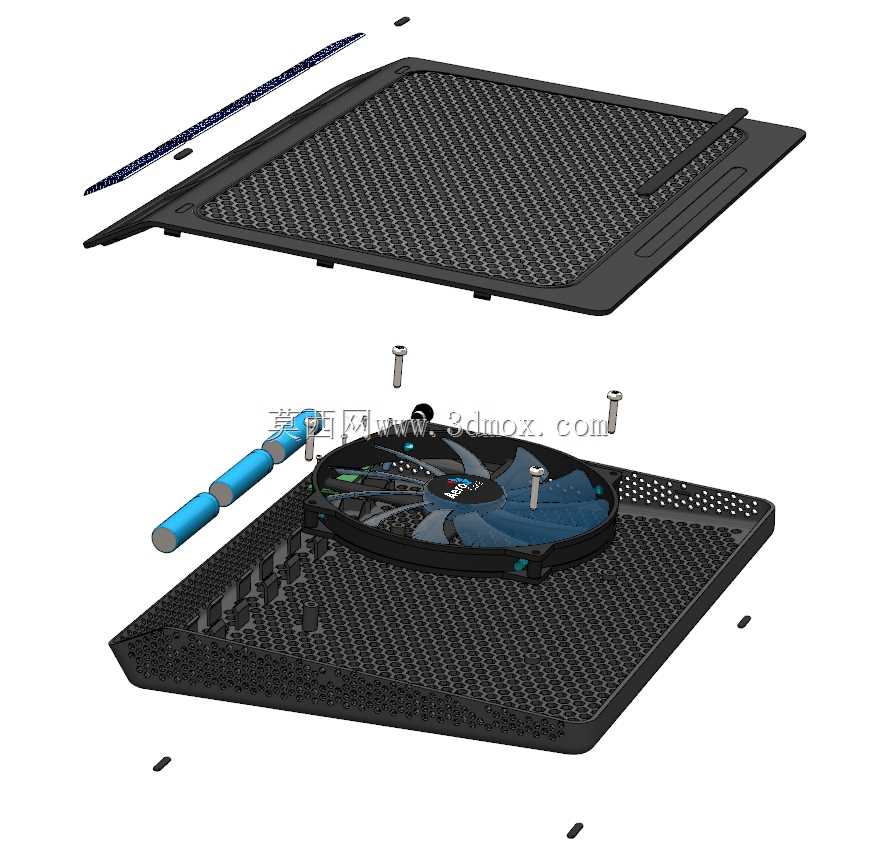

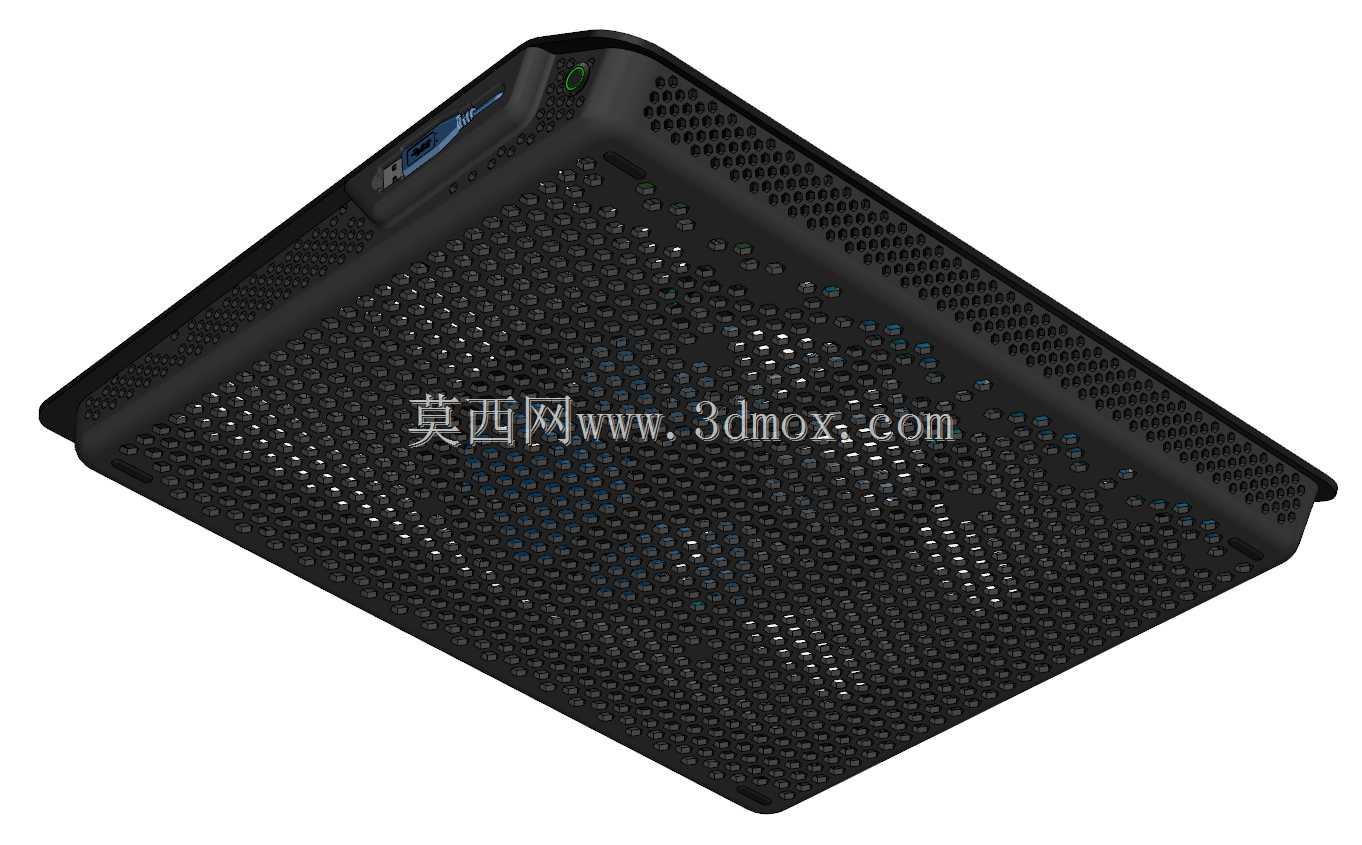

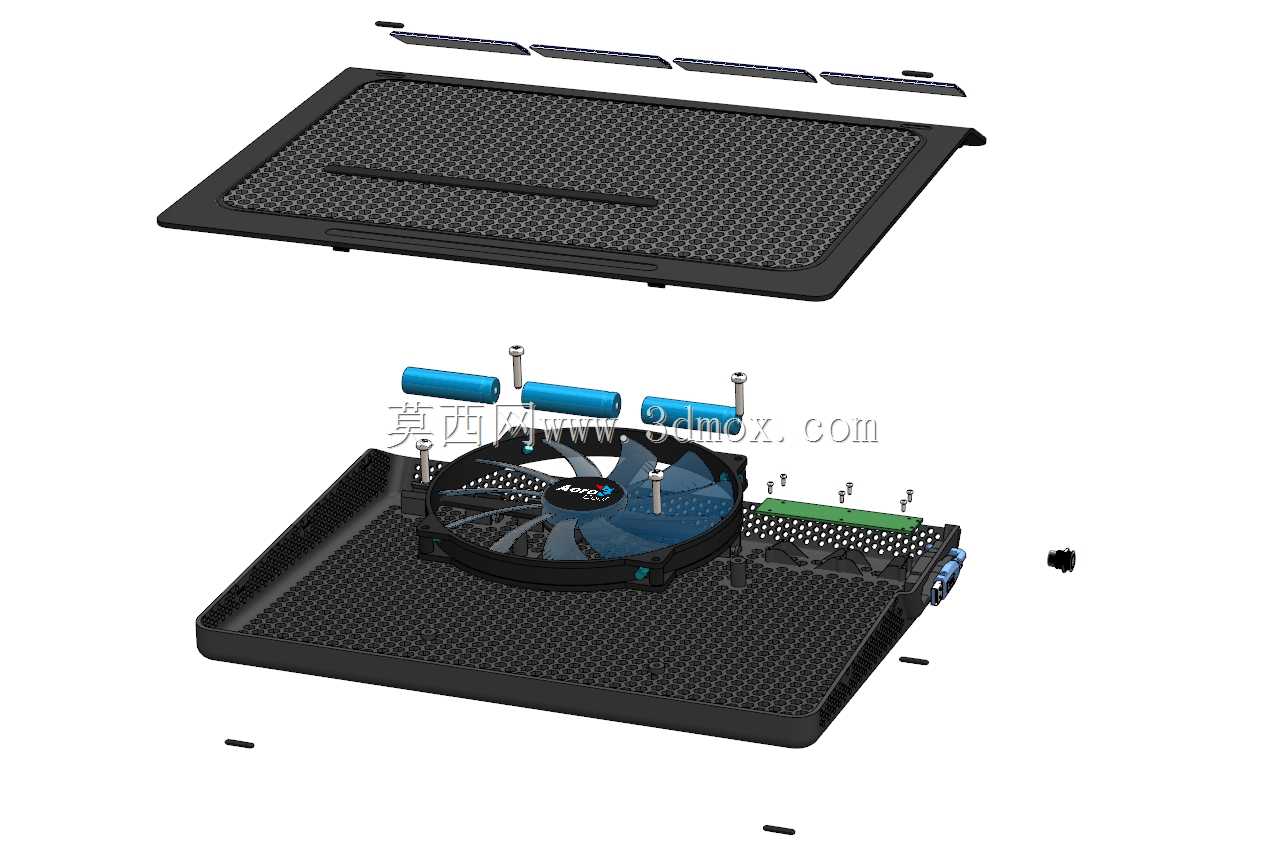

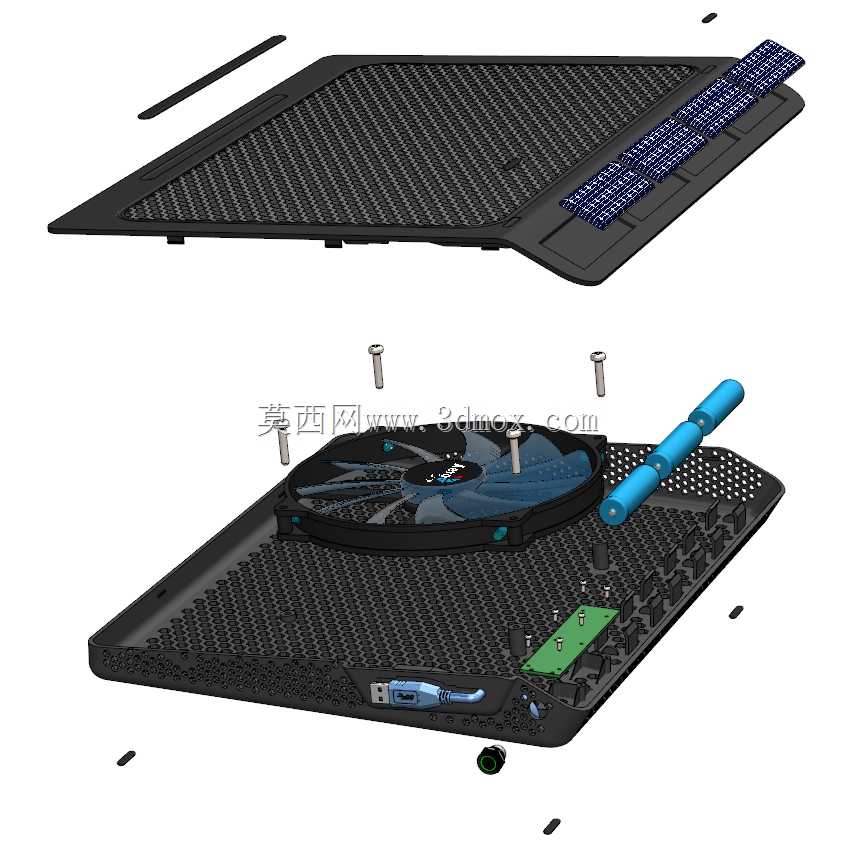

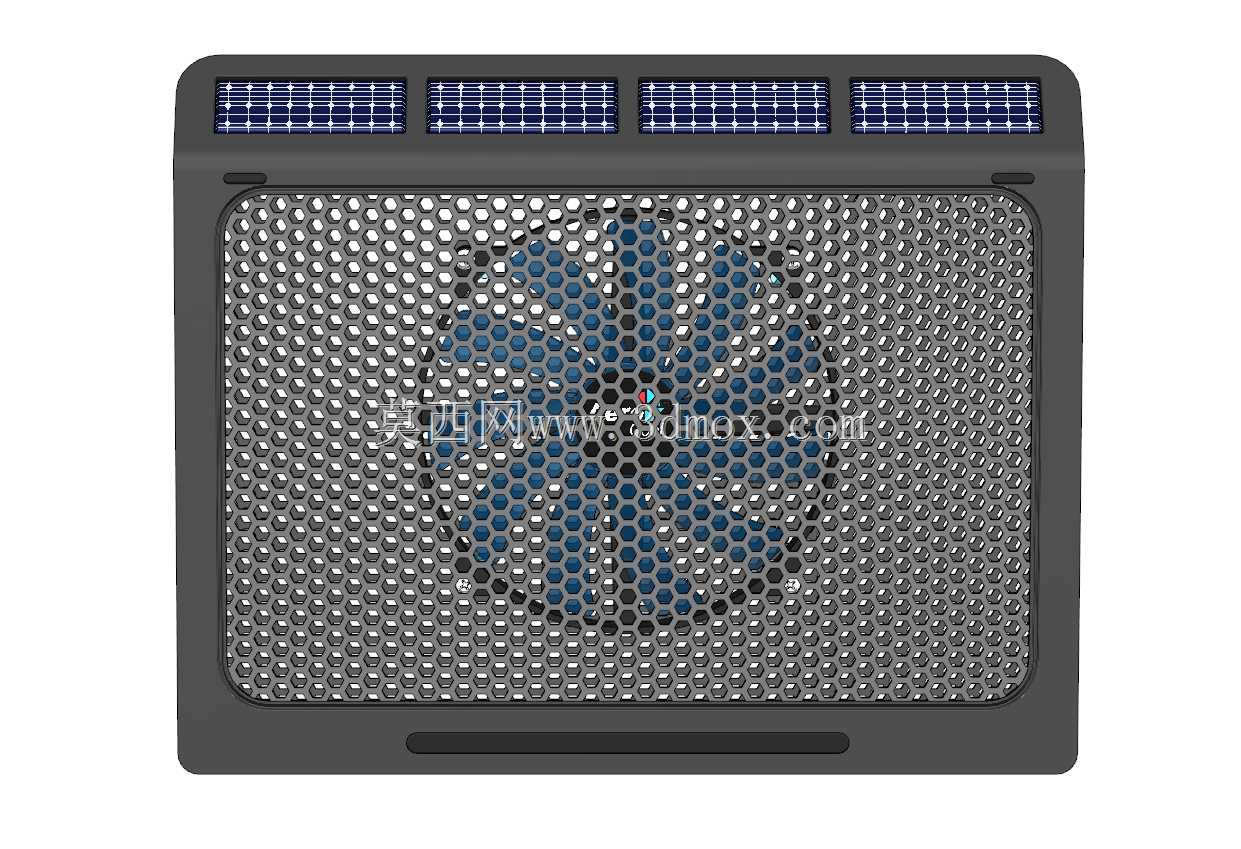

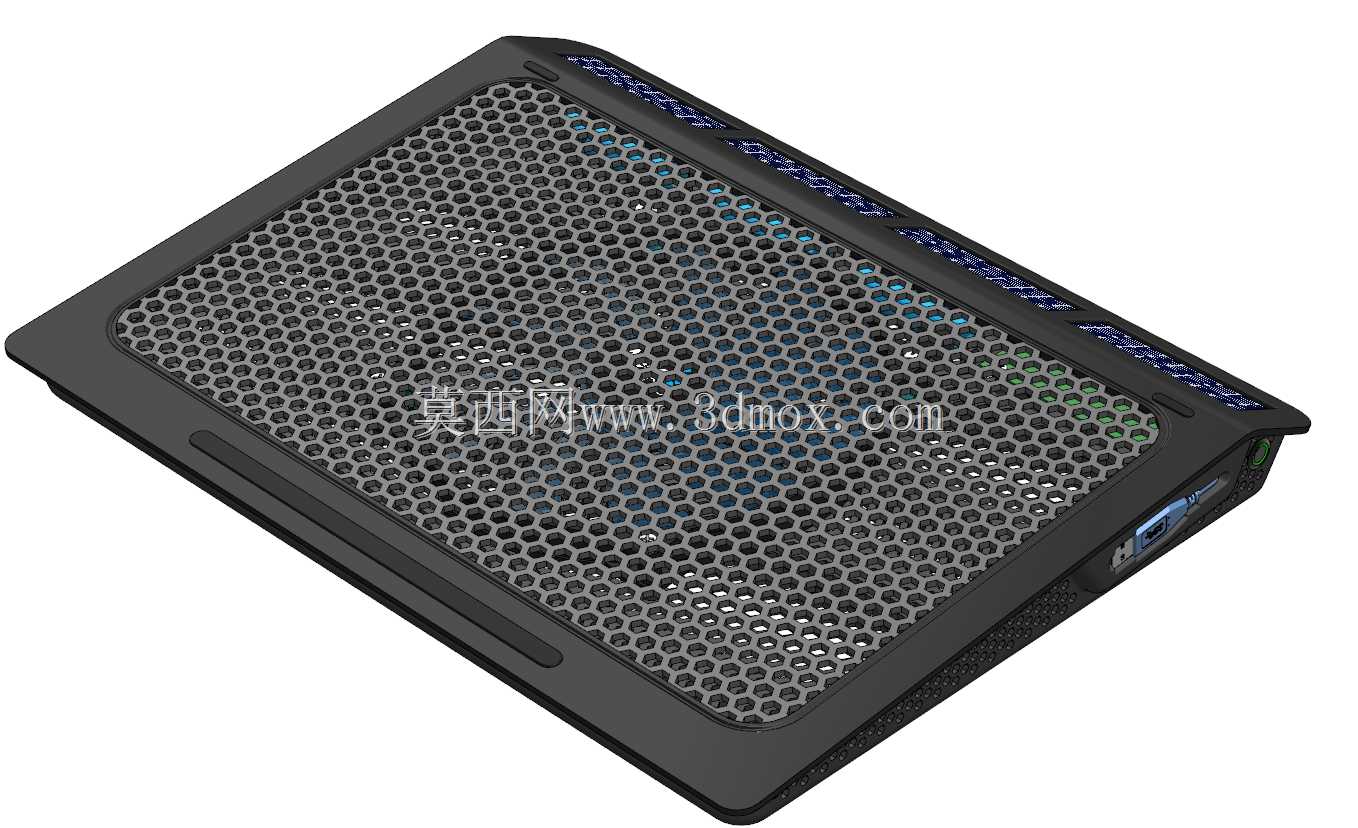

户外移动办公场景下，笔记本设备的散热与续航始终是困扰使用者的核心痛点，常规散热底座依赖USB接口从设备取电，不仅会占用有限的外接接口，还会额外消耗笔记本内置电池的电量，进一步缩短户外无市电环境下的设备可用时长，这款太阳能供电的冷却装置正是针对这一实际使用需求开发的结构方案。从结构布局来看，装置整体采用扁平式矩形壳体设计，上表面覆盖大孔径冲孔金属网板作为承托面，网板开孔率经过匹配计算，既能够保证下方风机的气流顺畅通过，带走笔记本底部壳体的积聚热量，又可以提供足够的支撑强度，避免放置常规尺寸笔记本时出现网面凹陷变形的问题。装置顶部沿长边方向并排布置四块小型太阳能光伏板，光伏板采用嵌入式安装结构，与壳体上表面保持齐平，不会额外增加装置的整体厚度，光伏板的输出端连接内置的小型充电管理电路与储能电池单元，在户外光照充足的环境下，光伏板可以直接为散热风机供电，同时将多余的电能存储到内置电池中，当光照条件不足或者在室内环境使用时，也可以通过侧边预留的USB接口连接笔记本或者常规充电适配器取电，双供电模式的设计可以覆盖不同使用场景的供电需求，完全不需要占用笔记本的内置电池电量。核心散热单元采用单大尺寸轴流风机布局，风机安装位置正对笔记本底部的核心进风区域，也就是常规笔记本CPU、GPU等发热元件对应的底部位置，相比多小风机的布局方案，大尺寸风机可以在更低转速下实现相同的通风量，运行过程中产生的风噪更低，不会对办公场景下的音频拾取、通话交流造成干扰，风机外围设置有一体式的导流风道结构，可以将风机产生的气流集中导向笔记本底部的进风栅格位置，减少气流在壳体内部的无序扩散，提升风冷换热的实际效率。壳体底部设置有四个环形防滑橡胶脚垫，脚垫高度经过匹配设计，将装置整体抬升离放置面5mm左右的距离，保证装置下方有足够的进风空间，避免放置在软质桌面、布艺表面时出现进风受阻的问题，同时橡胶材质的脚垫可以增大与放置面之间的摩擦力，避免打字过程中装置出现滑动移位。考虑到个人用户自制加工的可行性，整个装置的所有结构零件都做了拆分优化，单个零件的尺寸控制在常规桌面级3D打印机的成型幅面范围内，不需要大尺寸工业级打印设备就可以完成所有零件的加工制作，对于部分尺寸稍大的壳体零件，也预留了拼接定位结构，打印完成后可以通过粘接或者卡扣配合的方式拼接为整体，不需要复杂的二次加工工序。电路安装区域在壳体内部预留了独立的安装腔室，与风道区域完全分隔开，避免气流携带的灰尘积聚在电路板表面造成短路隐患，腔室侧边预留有走线槽位，光伏板、电池、风机、USB接口之间的连接线可以通过走线槽规整布置，不会干扰风道内的气流流动，也不会出现线材被风机扇叶剐蹭的问题。承托网板采用可拆卸式安装结构，通过侧边的卡扣与壳体主体固定，长时间使用后网板表面积聚灰尘时，可以直接拆下网板进行清理，不需要拆解整个装置的壳体结构，日常维护的操作门槛极低。装置的整体外形尺寸匹配14到16英寸区间的主流笔记本电脑，承托面的边缘设置有2mm高度的限位挡边，可以避免笔记本放置后出现滑落的问题，同时挡边高度不会遮挡笔记本侧边的接口位置，外接U盘、数据线、音频线等配件时不会产生干涉。在结构强度设计上，壳体的承重区域做了加强筋布局，在不额外增加壳体壁厚的前提下提升整体的抗形变能力，放置重量在3kg以内的常规笔记本设备时，壳体不会出现明显的弯曲变形，保证长期使用的结构稳定性。内置储能电池的安装位置做了绝缘隔离处理，电池与周边结构件之间预留有散热间隙，避免充放电过程中电池产生的热量积聚，同时电路部分集成了过充、过放保护功能，提升不同供电模式切换时的使用安全性。
