镂空沥水方形塑料收纳置物盘设计

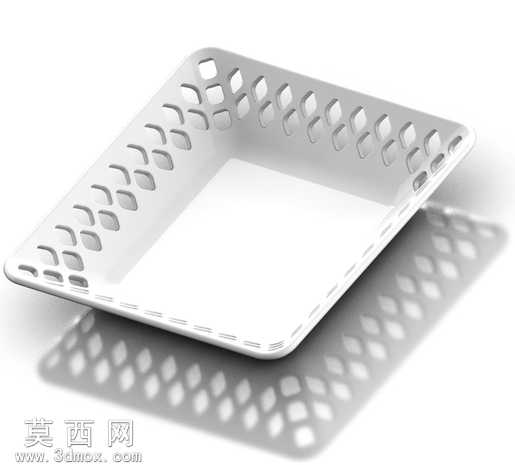

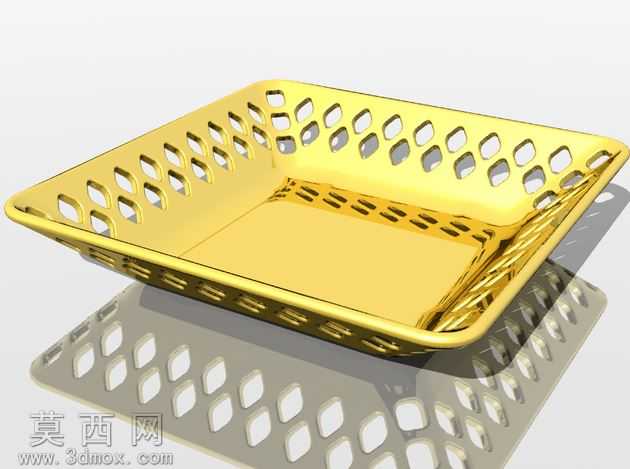

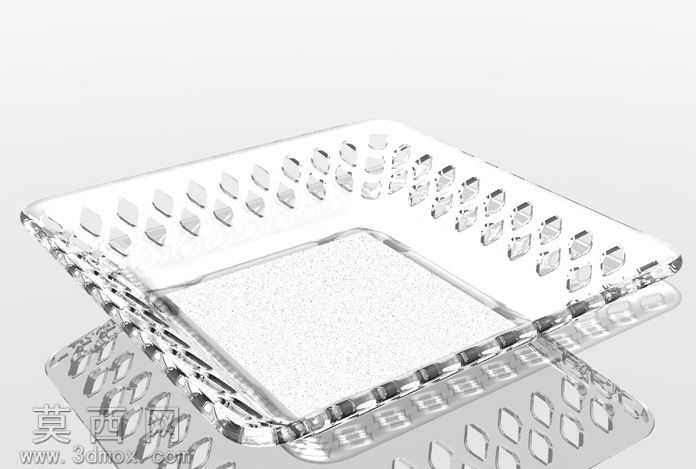

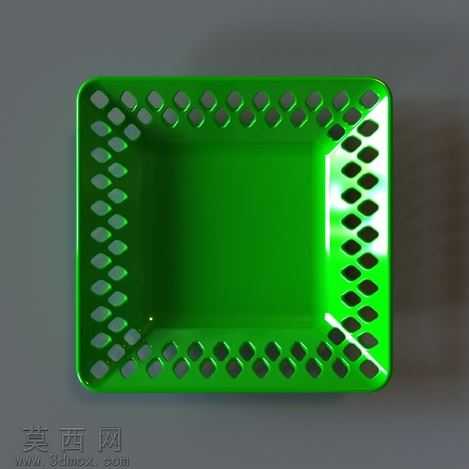

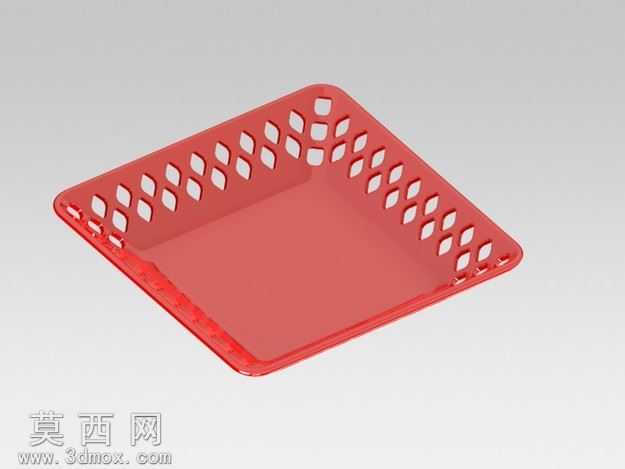

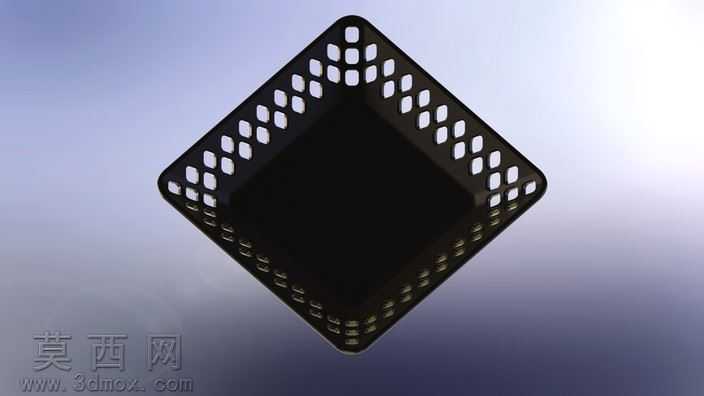

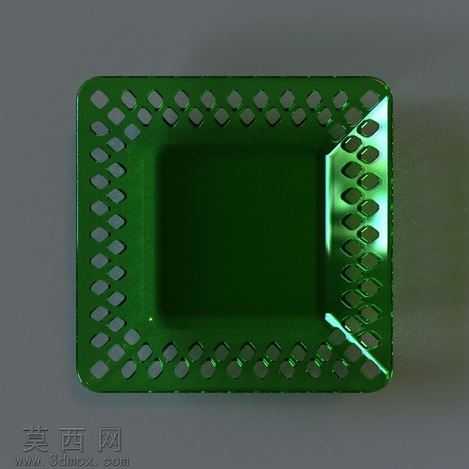

本作品为日常使用的方形镂空沥水置物盘三维模型，建模阶段采用参数化设计逻辑，首先以164mm×164mm的正方形外轮廓作为基础草绘基准，通过倒圆角处理弱化方形边角的尖锐感，整体高度设定为33mm，侧壁采用4mm等厚度设计，保证盘体结构强度的同时控制整体重量。建模过程中先构建盘体的基础实体特征，通过抽壳命令生成内部容纳空腔，再针对盘体侧壁与底部的镂空区域进行阵列化草绘，选用菱形作为镂空单元的基础形态，沿盘体四周侧壁进行环形阵列排布，同时在盘体底部边缘区域同步排布同规格菱形镂空孔，所有镂空孔边缘均做0.5mm圆角过渡处理，避免使用过程中出现毛刺划手的问题，也能降低注塑生产时的应力集中风险。材质与渲染阶段选用食品级亮面绿色塑料作为基础材质，调整材质的反射率与粗糙度参数，模拟PP塑料的温润亮面质感，渲染时采用三点布光方案，主光源从侧上方45度角入射，突出盘体的曲面光泽与镂空结构的光影层次，补光弱化暗部死黑区域，轮廓光勾勒盘体边缘形态，清晰展现镂空孔的通透效果与盘体的立体轮廓。结构设计上，盘体底部做微向内收的支撑边设计，放置时能够保证平稳不打滑，四周的菱形镂空孔均匀排布，既能够实现快速沥水通风的功能，避免盘内积水积灰，也通过规律的镂空排布提升产品的视觉美观度，整体造型简洁规整，无多余冗余结构，符合日常餐具收纳、果蔬沥水、桌面杂物收纳等多场景使用需求，建模过程中所有特征均保留参数化历史记录，可根据实际生产需求灵活调整整体尺寸、镂空密度、壁厚参数，适配不同规格的使用场景，同时模型结构完全符合注塑成型的工艺要求，无倒扣、薄壁厚差过大等生产缺陷，可直接用于后续的模具开发与生产落地。
