手摇式可升降工作台结构三维设计

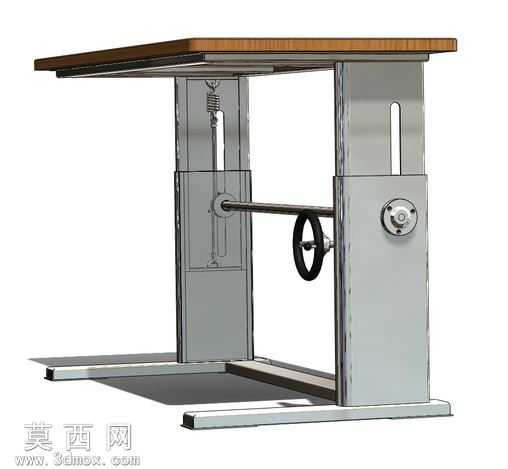

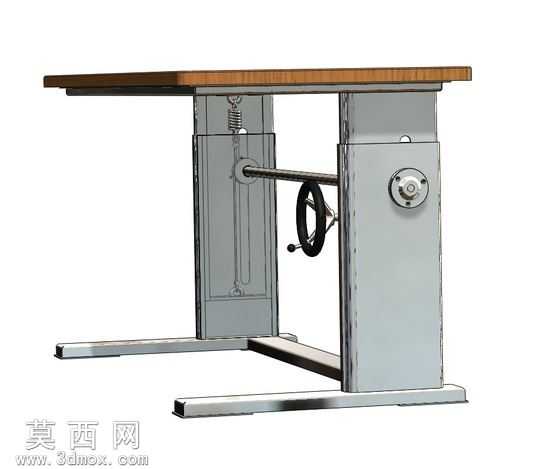

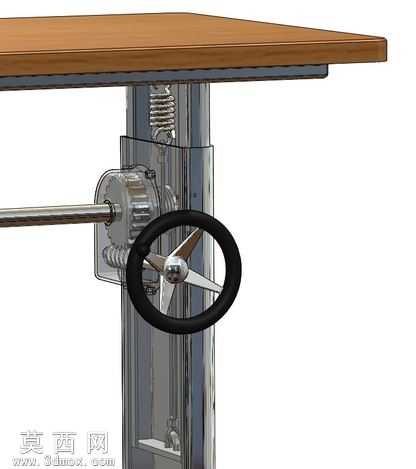

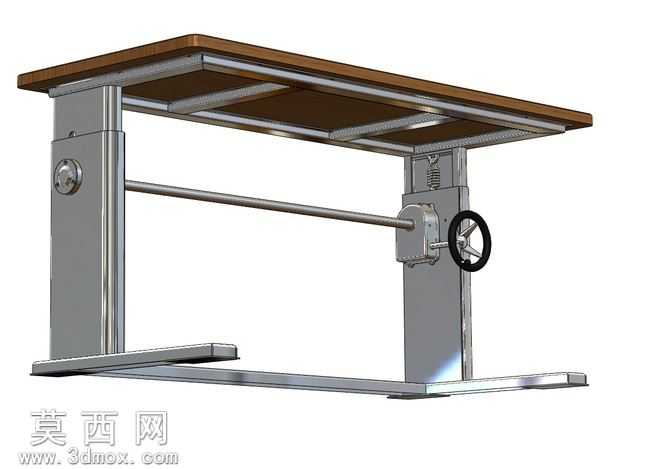

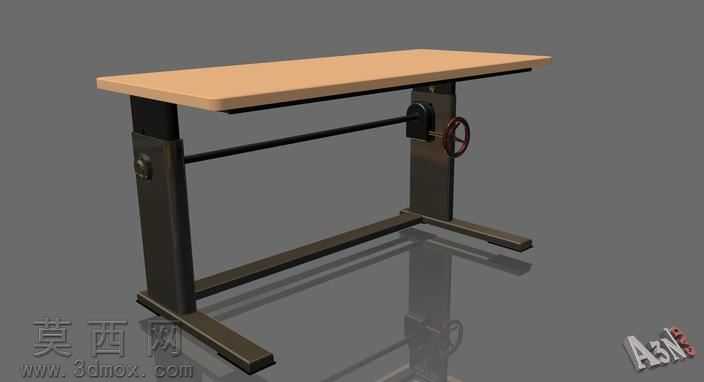

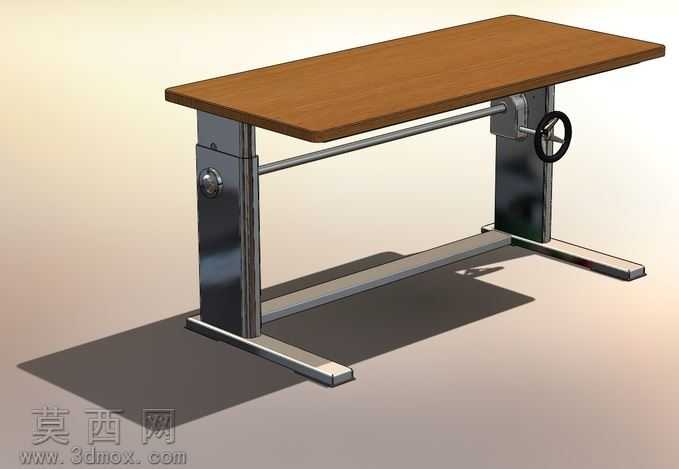

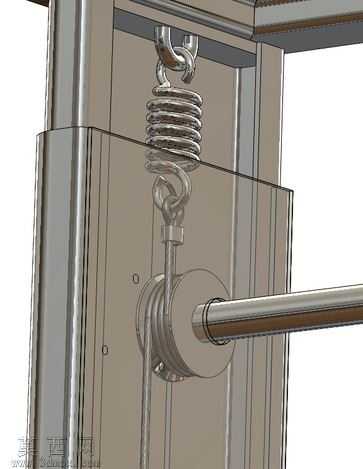

本作品为手摇式可升降工作台的三维参数化模型，建模过程严格遵循机械设计的尺寸规范，采用SolidWorks完成全零件的特征建模与虚拟装配。建模阶段首先对工作台的各组成部件进行拆分，分别构建木质桌面、双侧金属支撑立柱、横向传动杆、手摇轮、底部支撑脚、内部升降丝杆、弹簧复位组件、侧部锁紧手轮等独立零件，每个零件的建模均采用草图绘制、特征拉伸、切除、倒角、圆角等基础特征命令完成，对金属构件的焊缝、安装孔位、传动配合面等细节做了精准还原，保证各零件的尺寸公差符合实际装配要求。装配阶段采用自下而上的装配逻辑，依次添加重合、同轴心、距离、齿轮配合、螺旋配合等装配约束，完整还原手摇轮带动横向传动轴、通过内部传动机构驱动双侧立柱同步升降的运动逻辑，同时添加了侧部锁紧结构的配合关系，模拟升降到位后锁定工作台高度的功能，整体装配无干涉问题，可直接用于运动仿真验证。材质与渲染阶段，针对不同部件赋予对应材质：桌面采用实木纹理材质，调整漫反射、粗糙度参数还原木质桌面的哑光质感；金属支撑结构、传动杆件、手摇轮、锁紧手轮等金属部件赋予拉丝不锈钢材质，调整金属反射度、凹凸贴图还原金属加工后的表面纹理；底部防滑脚垫赋予橡胶材质，调整软质材质的反光与粗糙度参数。渲染阶段采用工作室环境光，添加主光源、补光与轮廓光，调整阴影参数保证各部件结构清晰，金属部件的反光自然真实，完整呈现工作台的结构细节与材质质感。设计思路上，该工作台采用双侧立柱同步升降的结构，通过侧面手摇轮驱动内部传动机构实现高度无级调节，侧部设置的锁紧手轮可在高度调整完成后锁定支撑结构，避免使用过程中出现高度下滑，内部加装的弹簧组件可平衡桌面与负载重量，降低手摇操作的力度，底部采用双侧横向支撑脚结构，保证工作台在最高升降位置时仍具备足够的稳定性，整体结构紧凑，调节操作便捷，可适配不同身高使用者、不同作业场景的高度需求，模型包含完整的零件特征与装配关系，可直接用于工程图导出、结构优化与3D打印验证。
