非接触式红外感应自动消毒给液装置

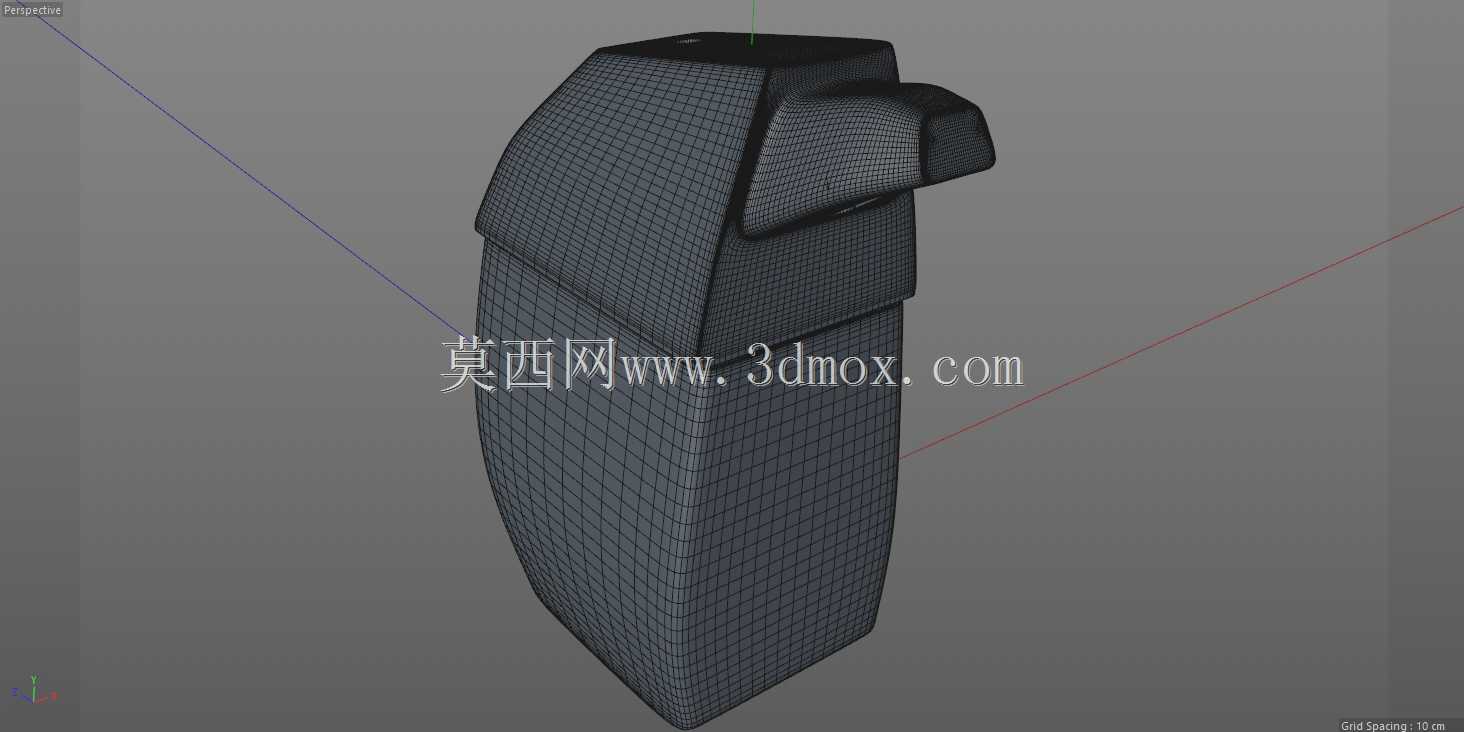

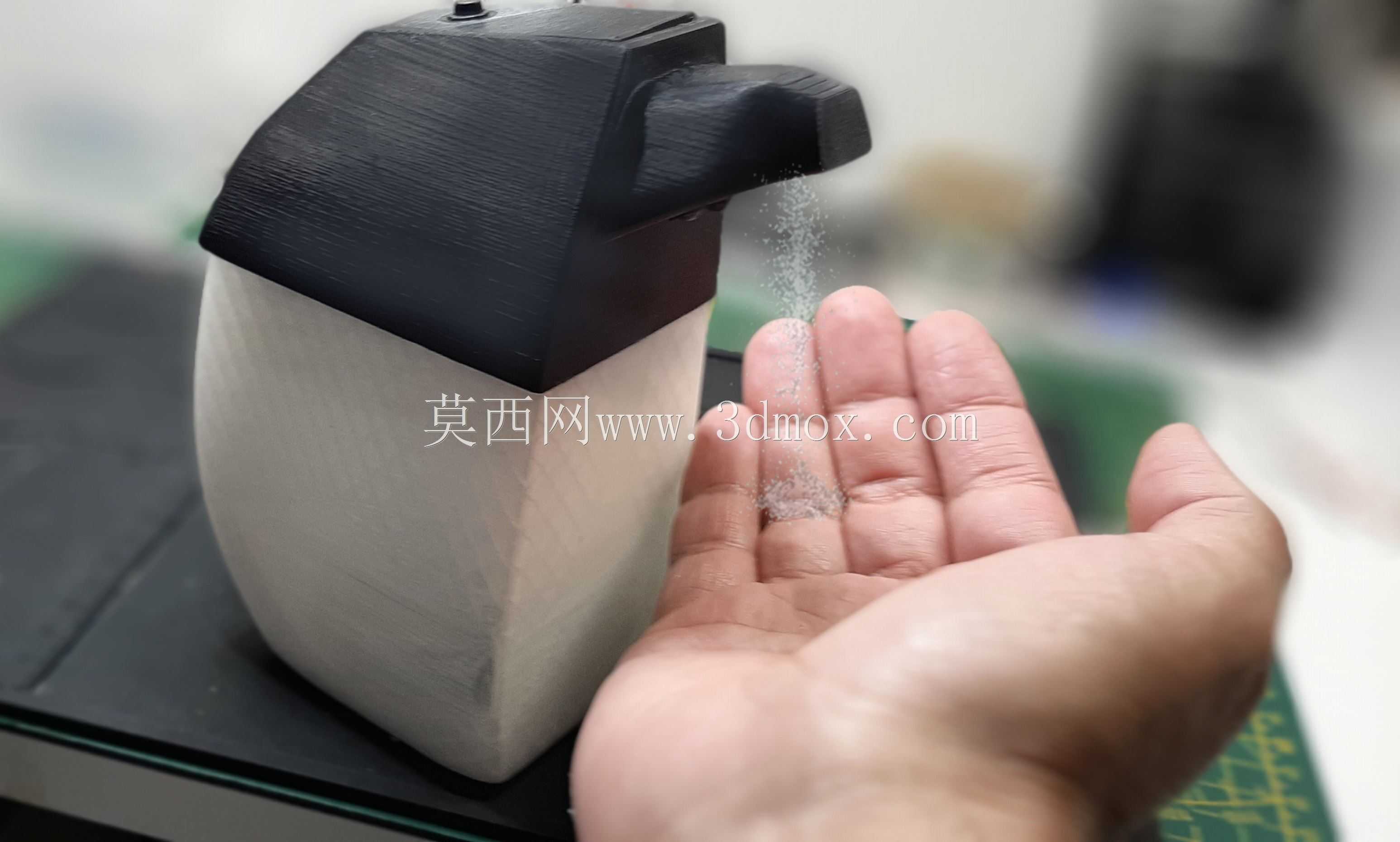

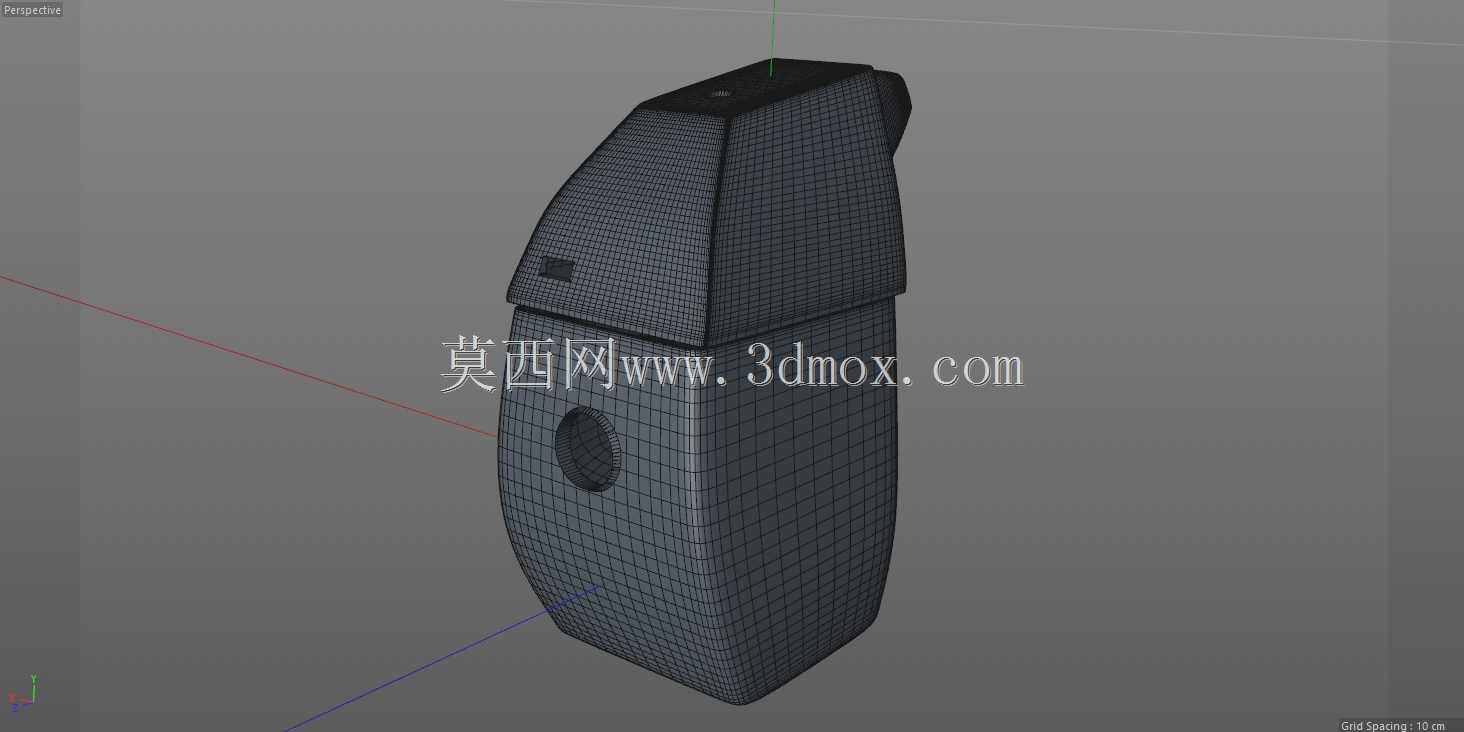

这款非接触式给液装置的设计初衷，源于公共场景下交叉接触带来的卫生隐患，日常在写字楼入口、餐饮门店后厨通道、社区卫生站分诊台、学校教室门口这类人员流动频繁的点位，传统按压式给液瓶需要人手反复接触按压头，很容易成为病菌传播的媒介，尤其是在呼吸道、接触类传染病流行的时段，无接触的给液需求会变得格外迫切。从结构实现逻辑来看，装置核心采用红外反射式传感方案，传感模块布置在出液嘴下方的倾斜面上，探测视场角控制在30度范围内，当人手进入出液嘴下方8到12厘米的感应区间时，传感模块输出触发信号，驱动内置的微型隔膜泵工作，泵体单次工作时长预设为1.2秒，刚好输出1毫升左右的凝胶状消毒剂或者75%浓度酒精，既能够满足单次手部消毒的用量需求，也不会因为给液过多造成液体滴落浪费。整个装置的壳体分为上下两个装配段，下段为储液腔，采用半透明磨砂质感的结构设计，不用打开腔体就能直观观察内部剩余液位，储液腔的有效容积为350毫升，按照日均200人次的使用频率测算，单次加注可以满足3到4天的使用需求，储液腔顶部做了带硅胶密封圈的加注口，旋转开盖即可补充液体，密封结构可以避免设备倾倒时液体渗漏到电路仓。上段为功能集成仓，内部除了布置传感模块、控制电路板、微型隔膜泵之外，还预留了两节五号电池的安装位，整机供电电压为3V，低功耗设计下静态待机电流小于10微安，单组电池可以支撑超过6个月的日常使用，不需要额外布设供电线路，不管是固定在墙面还是直接摆放在台面上都能快速部署，不需要额外的施工改造。出液嘴做了15度的向下倾斜设计，液体流出时刚好对准手掌心位置，不会顺着壳体外壁流到设备底部，出液嘴末端做了防滴漏的收口结构，泵体停止工作时管路内残留的液体会被收口结构截留，不会出现余液滴落到台面的问题。外形设计上采用了上窄下宽的类椭球造型，底部最大宽度为95毫米，前后深度为80毫米，整机高度为160毫米，放置在台面上时重心偏低，即使被过往人员轻微剐蹭也不容易倾倒，壳体的边角全部做了R3以上的圆角过渡，没有尖锐的凸起结构，在人员密集的公共场景使用时不会造成磕碰伤害。电路部分做了整体的灌封处理，即使加注液体时不小心有少量液体溅到上仓位置，也不会渗入电路部分造成短路故障，传感模块的灵敏度做了阈值校准，不会因为周围光线变化、飞虫掠过就误触发，只有人手这类温度接近人体体温的物体进入感应区间才会启动出液。在实际场景适配中，这款装置除了可以灌装手部消毒剂、酒精之外，也可以更换适配的泵头模块灌装洗手液，放在公共卫生间作为自动洗手给液装置使用，不同的液体只需要调整泵体的单次工作时长参数即可，不需要改动整体的壳体结构。安装方式上除了台面摆放之外，壳体背部预留了标准的挂墙孔位，可以配合膨胀螺丝固定在墙面，安装孔的中心距为60毫米，和市面上常见的壁挂式皂液器安装尺寸兼容，替换旧设备时不需要重新在墙面打孔。结构装配上全部采用卡扣加少量自攻螺丝的固定方式，后期需要维护更换泵体或者传感模块时，只需要拧下底部的两颗固定螺丝就能拆开上盖，不需要借助专用的拆解工具，日常维护的门槛很低。储液腔的内壁做了光滑的圆弧过渡，没有清洁死角，定期对储液腔进行冲洗消毒时，不会有残留的液体在腔体内壁结垢，避免长期使用后滋生细菌。出液管路采用食品级的硅胶材质，不管是灌装酒精、消毒凝胶还是普通洗手液，都不会出现管路被腐蚀老化的问题，材料的耐化学性可以适配绝大多数日常使用的清洁消毒类液体。
