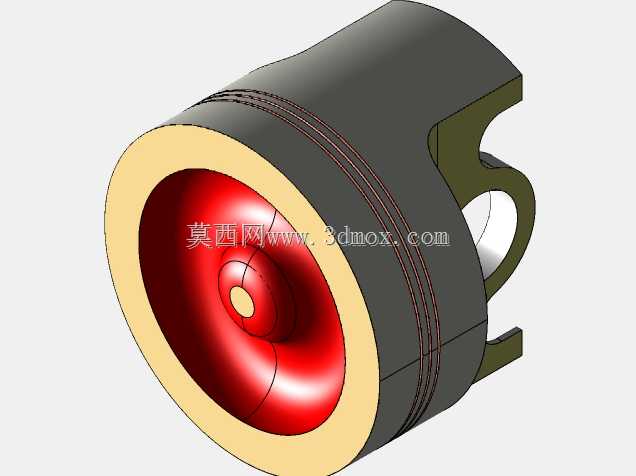

内燃机活塞结构三维数模

这套活塞三维数模还原了内燃机核心往复构件的完整结构细节，从工程应用角度覆盖了活塞在动力总成中的全部功能边界。活塞作为内燃机燃烧室的核心组成部件，直接承担燃料爆燃后的压力传导作用，将燃气做功的直线往复运动通过活塞销传递给连杆，最终转换为曲轴的旋转扭矩输出，广泛应用在车用汽油机、柴油机、小型通用动力机械以及工程机械动力单元中。

从结构设计逻辑来看，数模完整呈现了活塞的三大功能区段：顶部的燃烧室凹坑结构直接匹配缸盖的燃烧室造型，凹坑的曲面弧度经过型线优化，能够在压缩行程末端引导缸内气流形成合理的涡流比，帮助油气充分混合，提升燃烧效率，同时顶部的壁厚设计兼顾了高温燃气下的热传导需求，避免局部热应力集中导致的开裂失效。活塞头部的多道环槽结构，分别对应气环与油环的安装位置，环槽的宽度、深度以及槽侧的平面度公差都在数模中做了准确还原，气环槽用于安装压缩环，实现燃烧室与曲轴箱之间的高压密封，防止燃气下窜影响动力输出，油环槽则预留了回油孔位，能够将缸壁上多余的润滑油刮下回油底壳，避免机油窜入燃烧室参与燃烧造成积碳与机油损耗。

活塞裙部的型线设计采用了变椭圆的中凸造型，并非规则的正圆柱结构，这种设计是为了匹配活塞工作时的热变形与受力变形：活塞在高温工作环境下，销座方向的金属堆积更多，热膨胀量更大，冷态下的椭圆型线能够在热态工况下让裙部外圆趋近正圆，保证与缸壁的均匀贴合，避免拉缸故障；同时中凸的裙部母线能够让活塞在往复换向时形成更好的油膜承载能力，降低裙部与缸壁的敲击噪声与摩擦损耗。数模中活塞销座的结构也做了完整呈现，销座孔的同轴度、与活塞轴线的垂直度都符合工程设计要求，销座内部的加强筋结构从活塞顶部一直延伸到销座位置，能够将顶部承受的燃气爆发压力均匀传递到活塞销上，避免销座位置出现应力集中导致的疲劳开裂，销座两侧的挡圈槽结构也完整还原，用于安装活塞销挡圈，限制活塞销的轴向窜动，防止销端刮伤缸壁。

从安装边界来看，这套活塞的外圆尺寸匹配对应缸径的气缸套安装要求，活塞销孔的直径尺寸适配标准规格的活塞销，环槽尺寸适配对应规格的活塞环，整体装配后与气缸盖、气缸套、连杆、活塞销共同组成内燃机的曲柄连杆机构核心部分，在实际选型应用中，需要匹配对应的缸径、行程、压缩比参数，同时要考虑活塞的材料热膨胀系数与缸套材料的匹配性，保证冷态间隙与热态工作间隙处于合理区间。数模中呈现的活塞结构也兼顾了轻量化设计思路，在保证结构强度的前提下，对裙部非受力区域做了合理的减薄处理，降低活塞的往复运动质量，从而减小曲轴连杆机构的往复惯性力，提升内燃机的最高转速上限，降低整机振动水平。对于结构设计从业者来说，这套数模能够直观展示活塞的各部分结构比例、功能分区的设计逻辑，帮助理解往复式动力机械中核心运动构件的设计思路，在进行内燃机改型、小型动力单元开发时，可以作为结构参考，核对活塞与周边部件的装配间隙、运动干涉边界，验证燃烧室型线与气流组织的匹配性。
