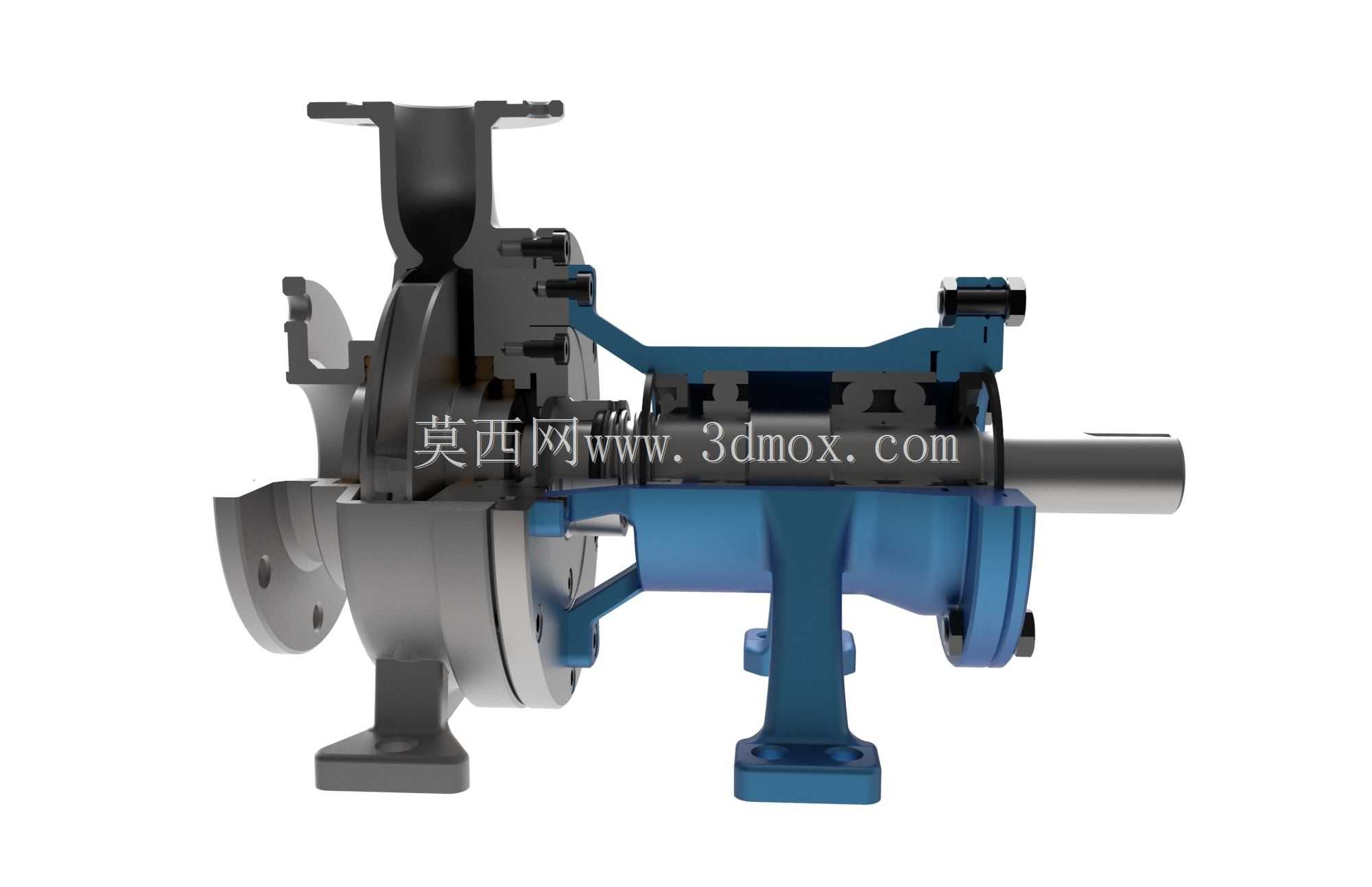

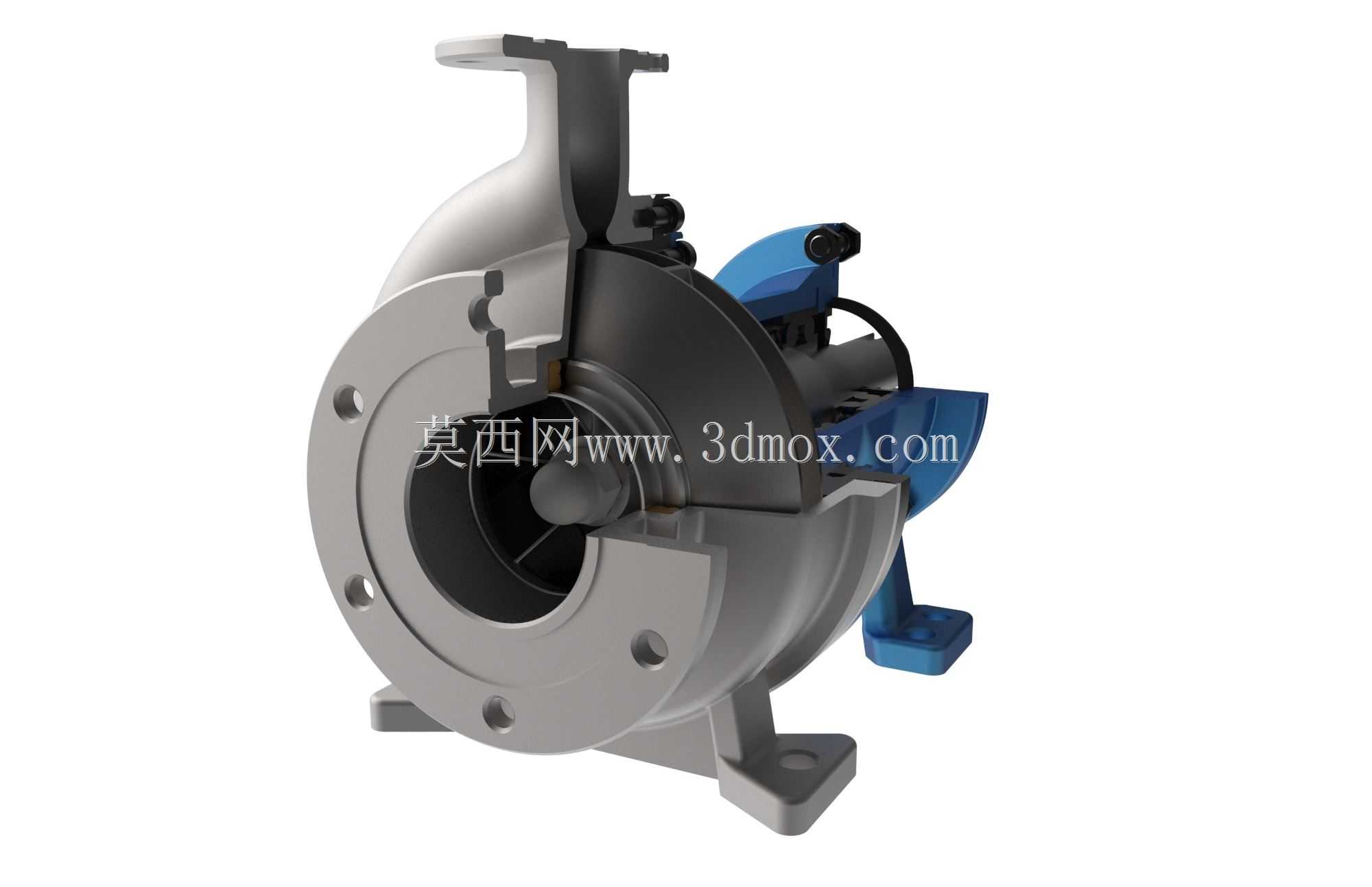

单级悬臂式离心泵剖视结构三维设计

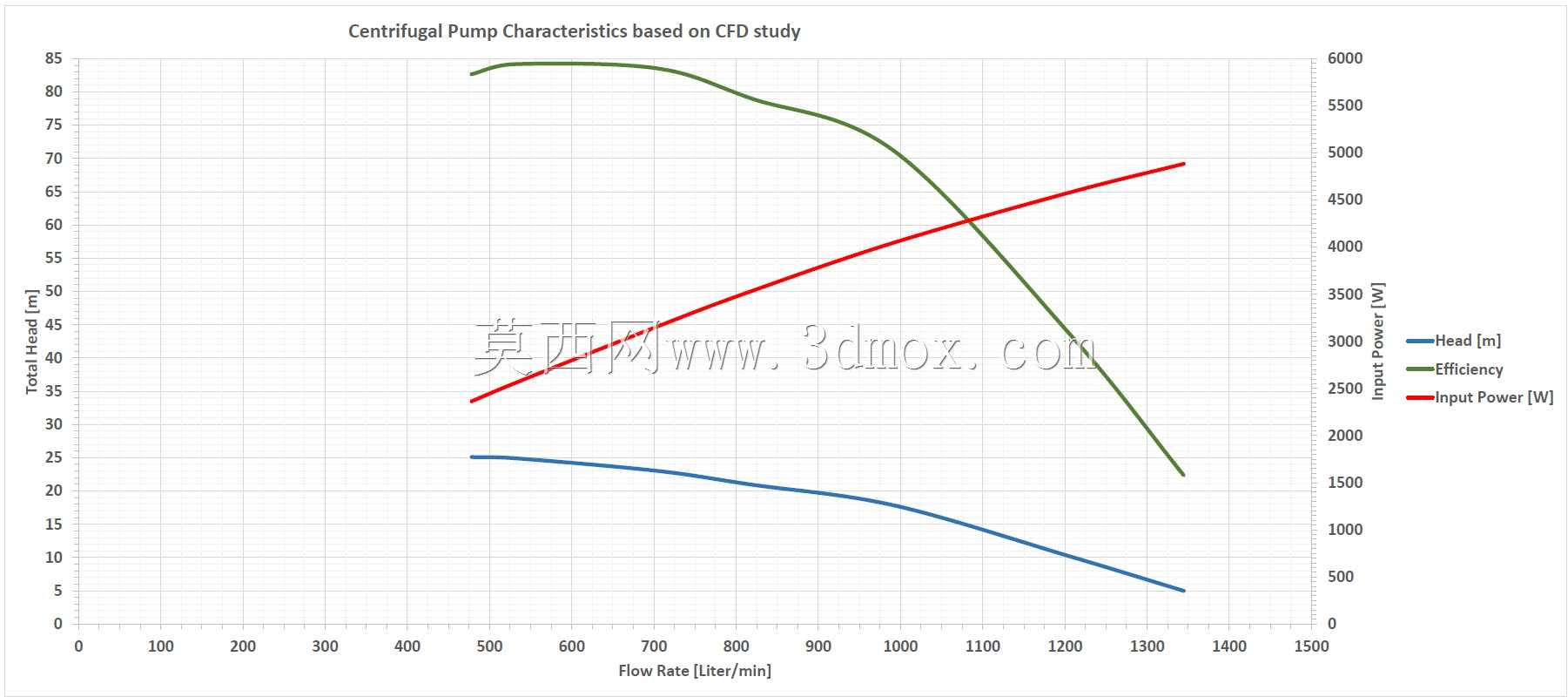

　　在化工流程、市政供水、暖通循环、农田排灌等诸多工业场景里，离心泵是流体输送环节最核心的动设备之一，这套剖视结构的三维设计，完整还原了单级悬臂式离心泵的全部装配关系，能直接用于结构校核、教学演示、方案选型阶段的结构展示。从实际应用场景来看，该结构的离心泵适配输送清水或理化性质接近水的低粘度介质，常规工况下覆盖民用建筑供水、工业冷却水循环、常规污水处理段的介质提升需求，过流部件的流道设计完全遵循水力模型的优化结果，能保证额定工况下的运行效率处于合理区间。

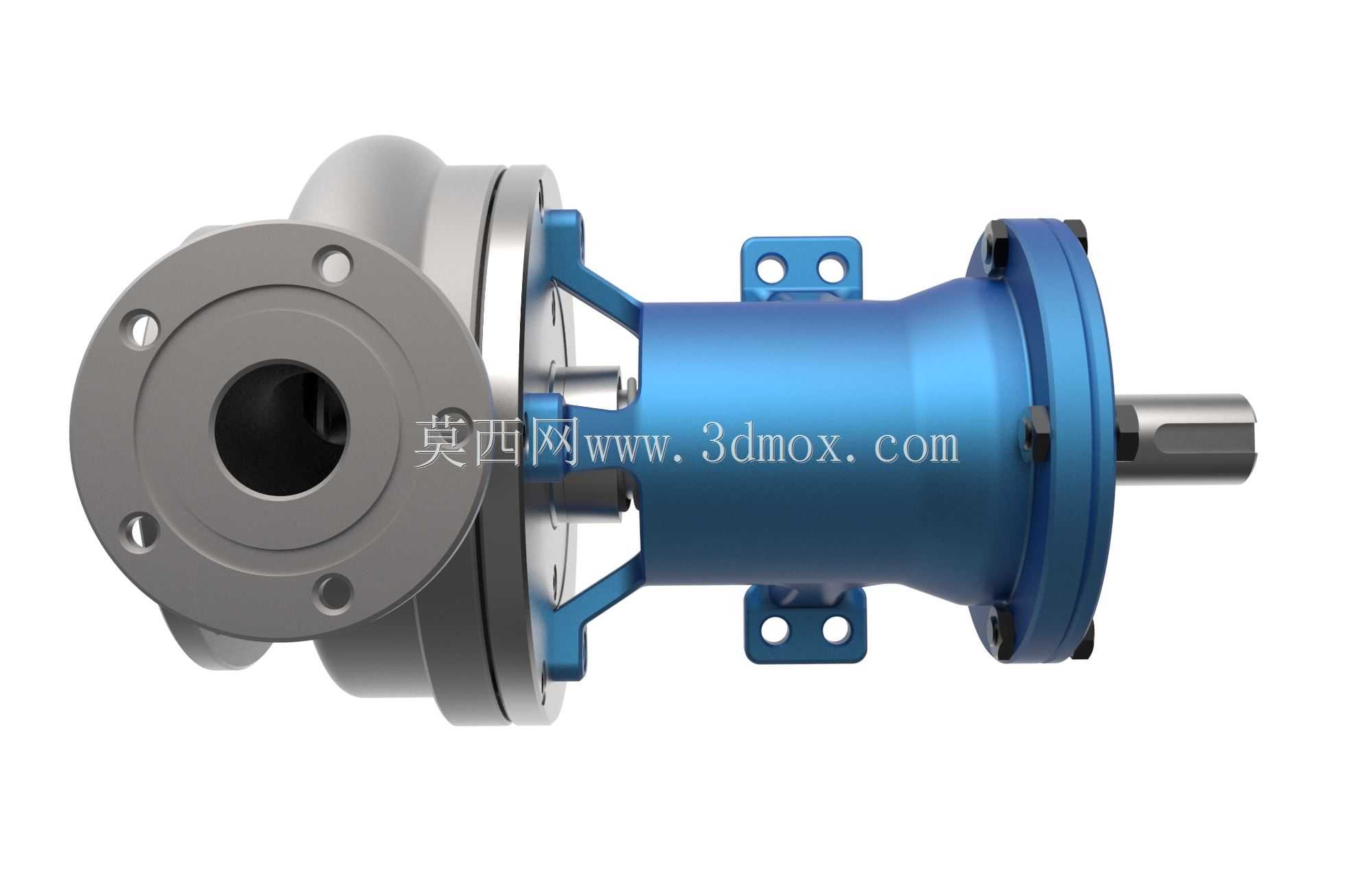

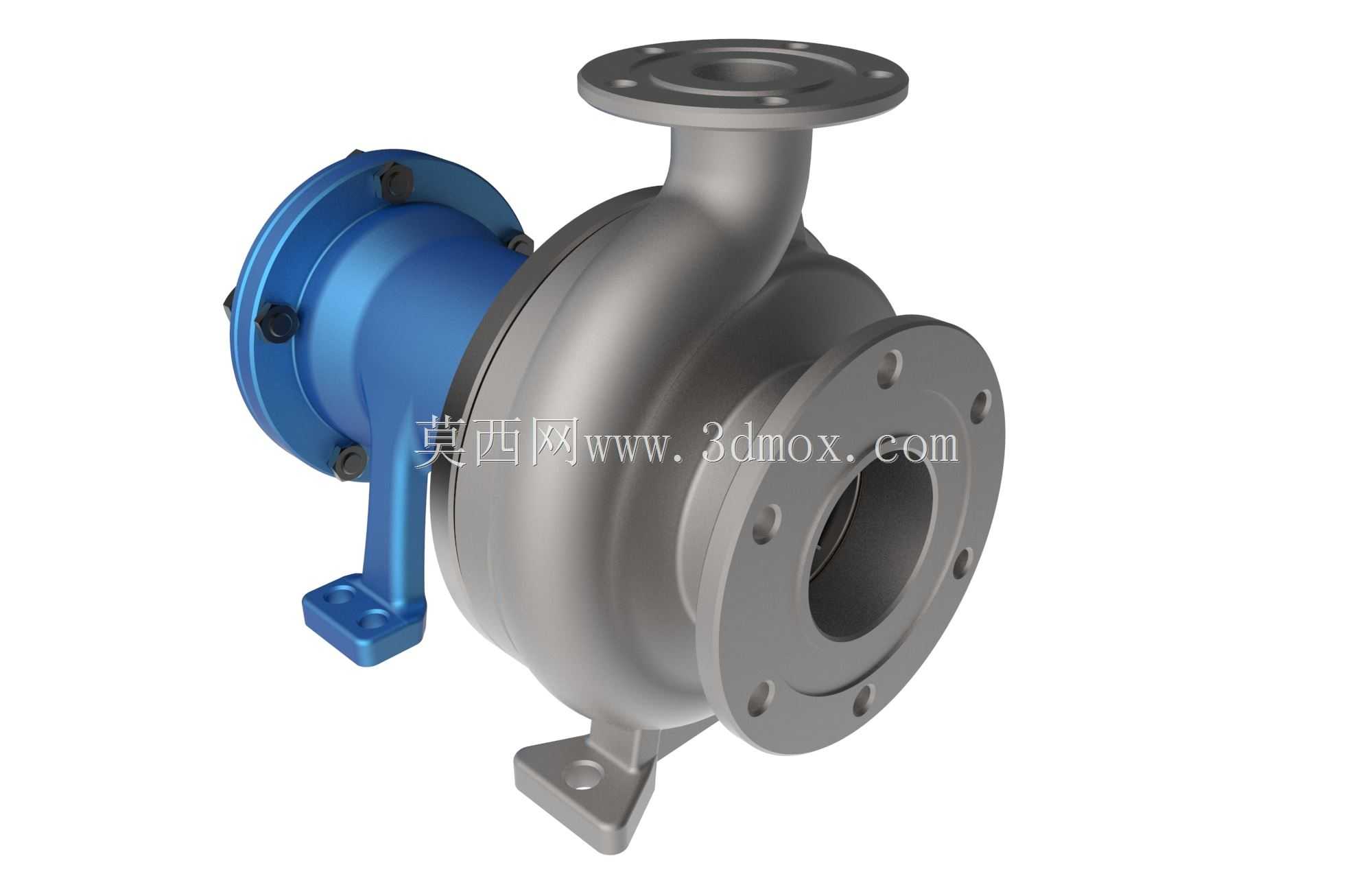

　　从功能特性上看，该泵采用后开门式悬臂结构设计，日常检修维护时无需拆卸进出水法兰管路，仅需拆开泵盖与悬架的连接螺栓，即可将转子部件整体抽出，大幅降低现场运维的工作量。泵体部分采用径向剖分的蜗壳结构，流道断面从隔舌位置开始沿叶轮旋转方向逐渐扩大，能将叶轮甩出的高速流体的动能平稳转化为压力能，减少水力损失；进出口法兰采用标准法兰连接尺寸，可直接匹配同口径的工业管路，现场安装时无需额外加工转接件。叶轮采用闭式结构设计，前后盖板之间布置扭曲叶片，叶片型线经过流场模拟优化，能减少流体在叶轮流道内的脱流、漩涡损失，叶轮入口处设置密封环配合间隙，可控制容积损失在合理范围内，同时密封环作为易损件可单独更换，降低后期维护成本。

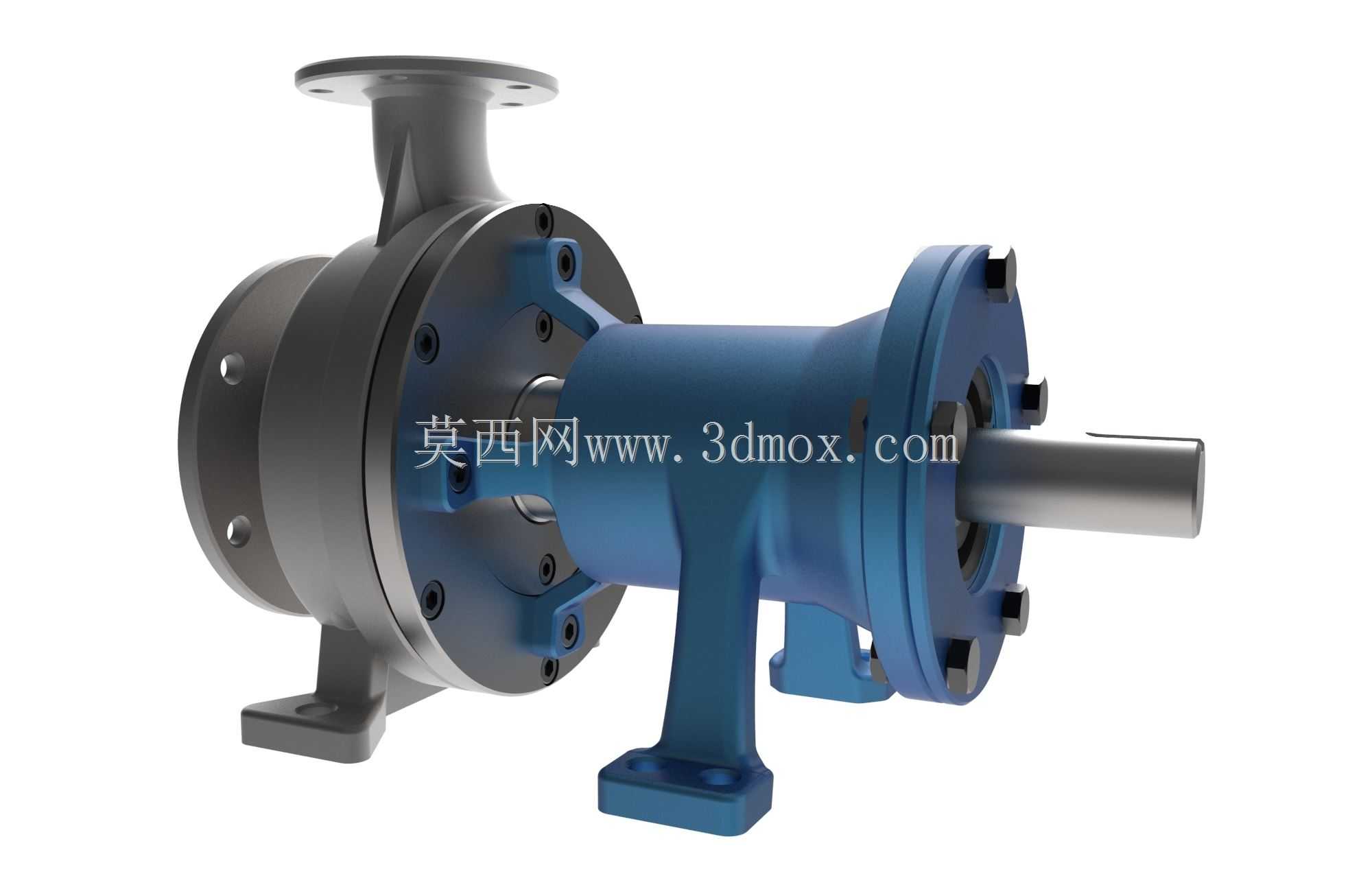

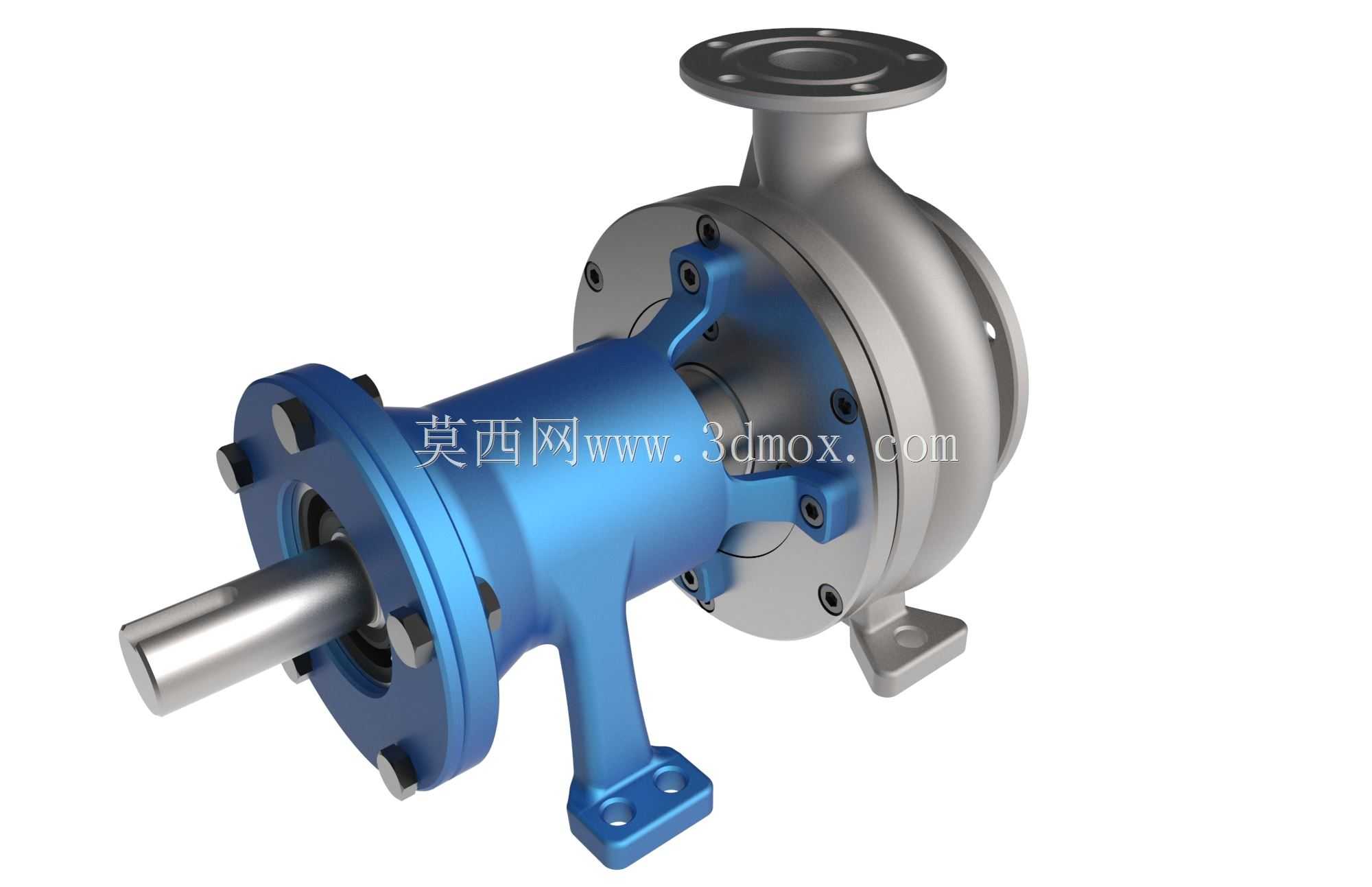

　　轴封部位采用机械密封结构，相比传统填料密封，机械密封的泄漏量更低，运行时的摩擦功耗更小，适合连续运行的工况；机械密封的动环随泵轴同步旋转，静环固定在泵盖的密封腔体内，通过弹簧预紧力保证动静环端面的贴合，密封腔的结构设计预留了冲洗水通道接口，可根据输送介质的温度、含杂情况配置对应的冲洗方案，避免杂质进入密封端面造成密封失效。悬架部件内置两套滚动轴承，分别承受泵运行过程中的径向力与残余轴向力，轴承箱预留油位观察与注排油接口，采用稀油润滑时可保证轴承长期运行在合适的温度区间，轴承两端设置油封，避免润滑油泄漏同时阻挡外界粉尘进入轴承腔。

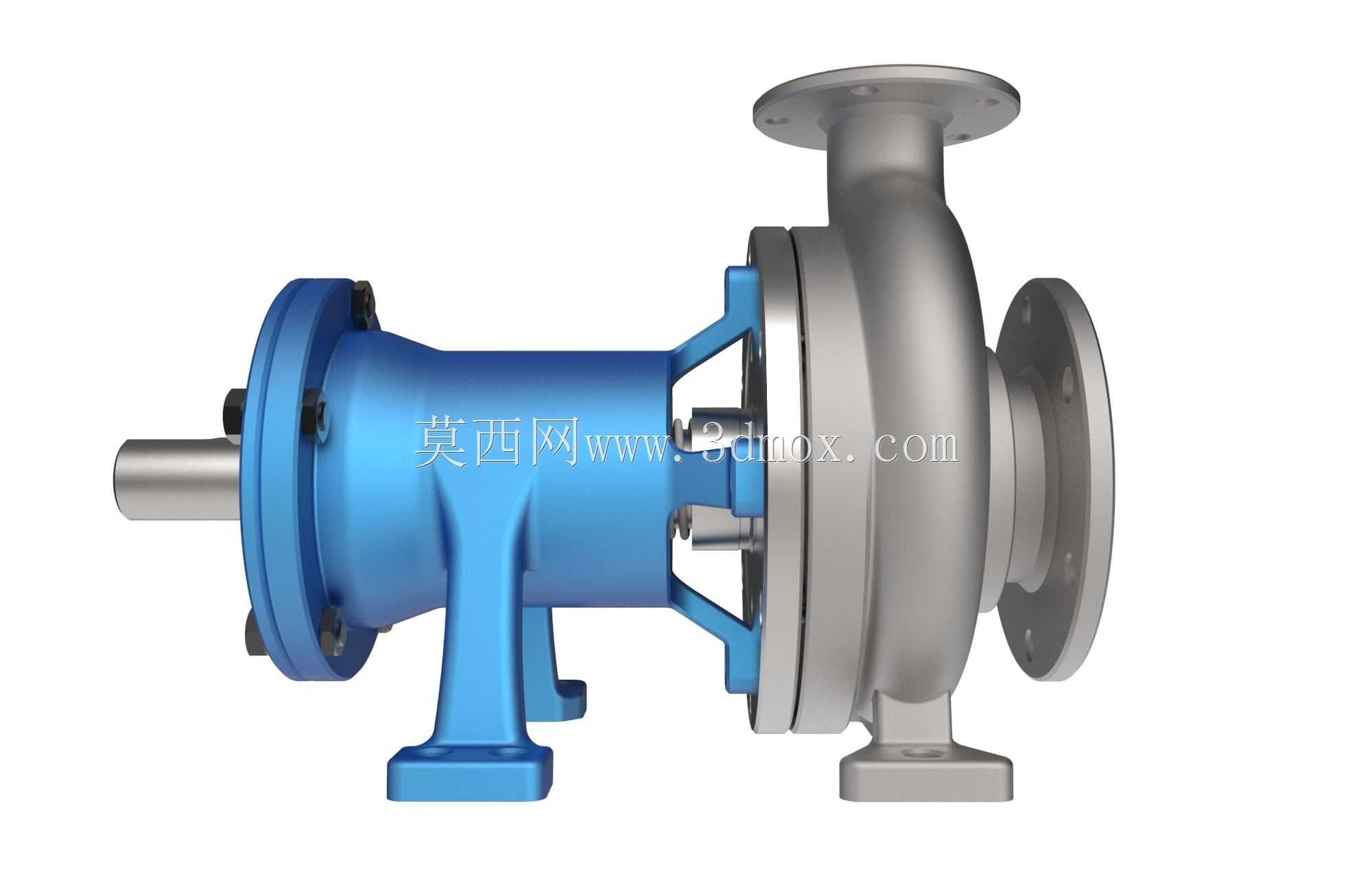

　　从安装边界来看，泵的支脚采用一体式铸造结构，分别布置在泵体底部与悬架下方，两个支撑面的平面度公差控制在安装要求范围内，安装时需保证基础平面的水平度，避免泵轴与驱动机轴对中偏差过大造成运行振动超标；泵轴的悬臂端长度经过挠度校核，在额定运行工况下轴端的挠度值不超过机械密封与轴承允许的变形量，避免运行过程中出现密封偏磨、轴承过载的问题。整体装配过程中，各零部件的配合公差完全遵循机械设计手册的相关要求，叶轮与泵轴采用键连接传递扭矩，轴套部位设置轴肩定位，保证转子部件的轴向尺寸链符合设计要求，泵轴与驱动机的连接采用弹性联轴器，可补偿少量的安装对中偏差，同时起到缓冲减振的作用。

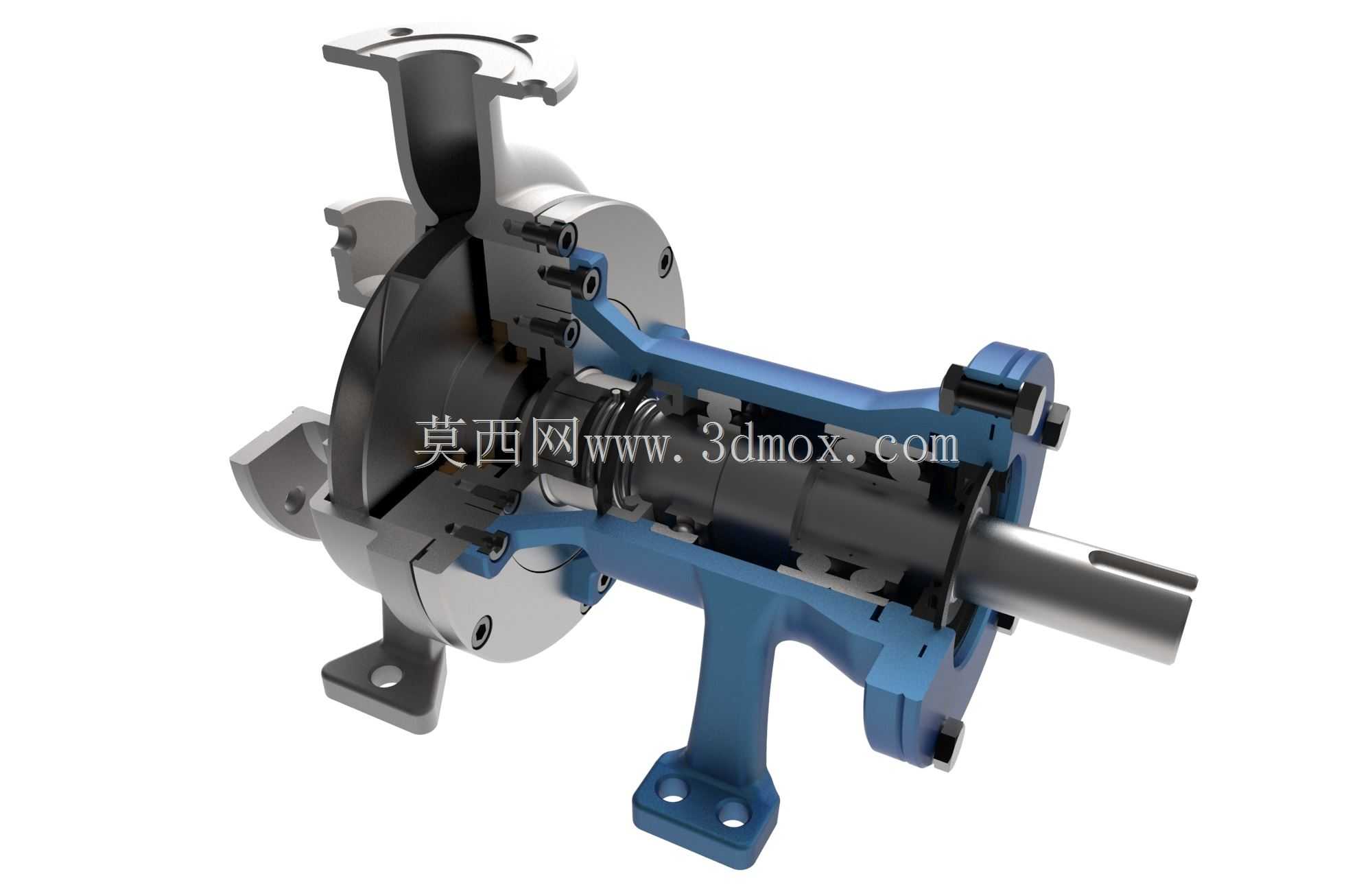

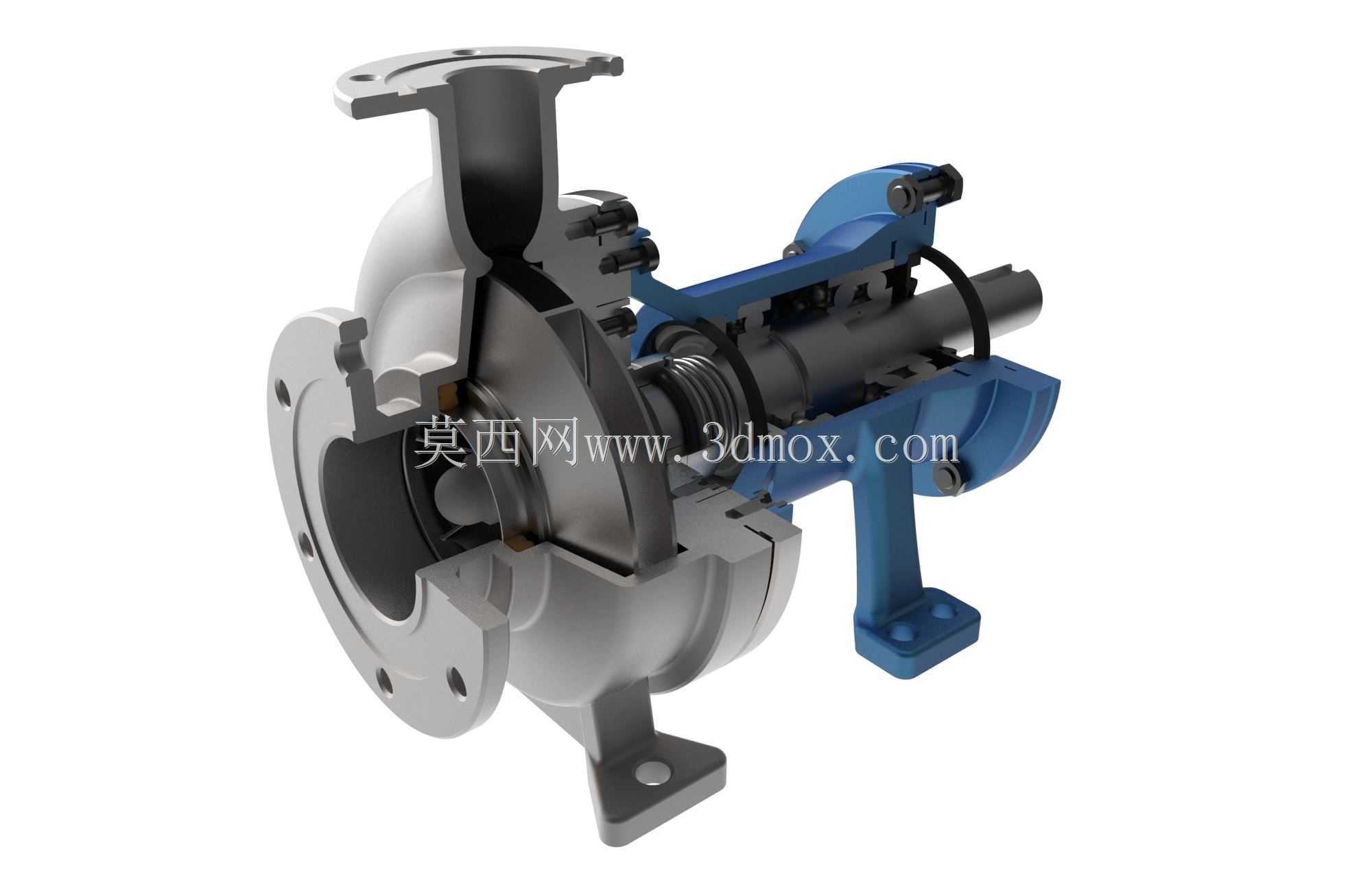

　　设计过程中，先通过水力计算确定叶轮的进出口直径、叶片出口安放角、蜗壳的基圆直径等核心水力参数，再基于参数完成各零部件的实体建模，建模过程中同步考虑铸造工艺的拔模斜度、加工面的余量预留、装配时的工具操作空间，比如泵体上的螺栓连接位置预留了足够的扳手空间，拆装时无需使用特殊工具；悬架上的吊环位置经过重心校核，起吊转子部件时可保证部件平稳，避免磕碰密封面或叶轮叶片。剖视结构的展示方式，可直观呈现内部流道的走向、密封的安装位置、轴承的支撑形式，不管是用于新员工的结构培训，还是给客户做方案展示，都能清晰传递产品的结构特点，避免二维图纸的理解偏差。
