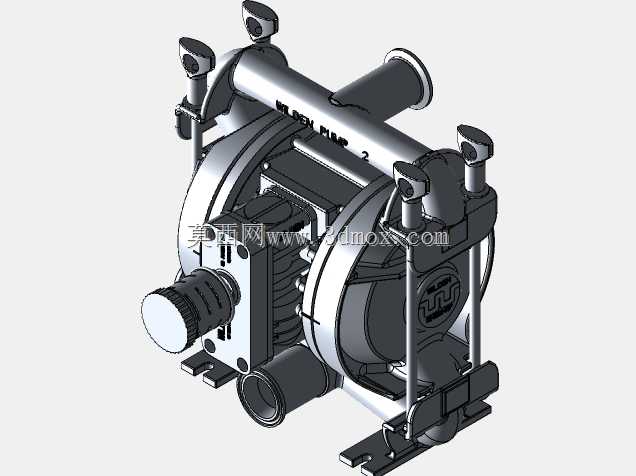

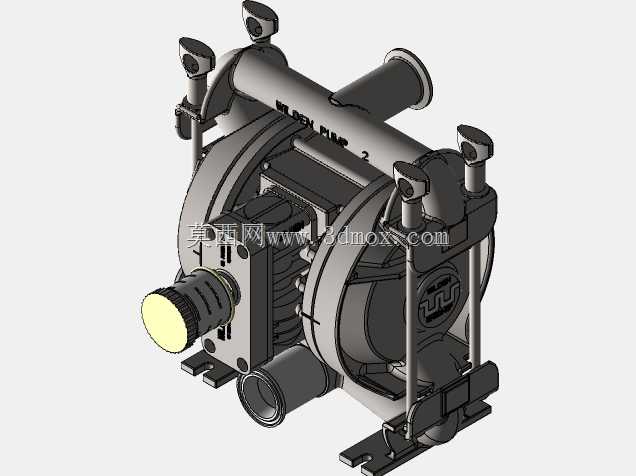

威尔登02-5000-03P气动双隔膜泵结构

在化工物料输送、车间含颗粒介质转运、易燃易爆流体泵送的现场场景里，气动隔膜泵的应用占比一直不低，这类设备不需要外接电源驱动，靠压缩空气作为动力源，在防爆要求高、现场供电布设不便的作业区域，适配性远高于电动类泵送设备。这次拆解建模的威尔登02系列双隔膜泵，首先要考虑的是现场安装的边界条件，这类泵的进出液口采用通用法兰连接规格，安装时不需要额外定制转接接头，整体安装 footprint 控制在常规工业泵的预留空间范围内，地脚安装孔的孔距匹配行业通用的安装支架尺寸，不管是固定在移动式推车还是车间固定管路上，都不需要对现有安装基座做大规模改造。

从功能特性来看，双隔膜的对称结构设计，能让泵在运行过程中实现自吸，不需要提前灌泵引流，对于输送粘度偏高、含有少量固体颗粒的介质，比如车间的废切削液、化工浆料、桶装原料抽取，都不会出现叶轮卡滞的问题——毕竟它没有传统离心泵的叶轮结构，靠两侧隔膜的往复形变改变腔室容积来完成吸排动作，过流部件的磨损率比叶轮泵低很多。建模的时候特意还原了隔膜腔的密封结构，气阀室的换向结构做了等比例复刻，要知道气动隔膜泵的核心故障点大多出在气阀换向卡滞、隔膜密封失效这两个位置，建模时把气路的流道走向、隔膜压盖的压紧行程都做了参数化预留，后续如果要做隔膜寿命仿真、气路换向优化，都可以直接在这个模型基础上调整参数，不需要重新搭建基础结构。

很多刚接触这类设备的结构工程师容易忽略排气口的安装位置，这个系列泵的排气口设置在泵体中部的气阀组件侧方，现场配管的时候要预留排气消音器的安装空间，不能把排气口对着操作人员常走动的方向，不然带压排气的噪音和少量带出的雾化介质会影响作业环境。另外进出液口的方向可以根据现场管路走向做90度调整，建模的时候把连接法兰的螺栓孔做了环形阵列设计，调整方向的时候只需要松开法兰螺栓旋转泵体过流段即可，不需要拆解整个泵的内部结构，这点在现场改造的时候非常实用，能减少很多停机调整的时间。

从设计思路上来说，这类气动泵的外壳采用的是对称分体式结构，两侧的隔膜腔结构完全一致，备件可以通用互换，不管是更换隔膜还是检查阀球密封，只需要拆开单侧的腔室压盖就行，不需要把整台泵从管路上拆下来。建模的时候特意把阀球、阀座的配合间隙做了还原，不同材质的阀球适配不同的输送介质，比如输送酸性介质用四氟阀球，输送含颗粒浆料用橡胶阀球，这个模型里的阀座安装槽尺寸是通用规格，后续更换不同材质的阀件不需要修改腔体结构。另外泵体的气源入口设置在气阀组件的顶部，接入压缩空气的时候要在前端加装气源三联件，过滤压缩空气里的水分和杂质，避免杂质进入气阀室造成换向活塞卡滞，这点在现场使用说明里经常被忽略，也是很多泵运行没多久就出现故障的主要原因。

关于安装的尺寸边界，这款泵的整体重心在泵体几何中心位置，吊装的时候吊点设置在顶部的气源接口附近的吊装孔，不需要额外做配重平衡，水平安装的时候四个地脚的受力均匀，不需要额外加装减震垫，因为气动泵本身的运行震动比电动柱塞泵小很多，靠隔膜的软连接传递的震动幅度很低，固定在普通的型钢支架上就可以满足运行稳定性要求。另外要注意的是，泵的吸程在空载状态下可以达到数米，但是如果输送的是高粘度介质，要适当降低吸上高度，尽量把泵安装在离液面更近的位置，减少吸入口的阻力，避免出现吸空导致的隔膜异常形变。过流部件的流道做了圆弧过渡处理，没有直角死角，输送容易沉积的介质时不容易出现腔室积料，停机之后残留的介质可以通过底部的排液口完全排空，方便更换输送介质的时候清洗腔室，避免不同介质混合出现反应。

在三维建模的过程中，所有配合面的公差都按照实际加工的公差带做了预留，比如隔膜压盖和腔体的配合面、气阀活塞和气缸的配合面，都设置了合理的间隙和密封槽尺寸，后续如果要做工程图导出、加工备件，直接调用模型里的特征就可以生成符合加工要求的图纸，不需要重新测绘尺寸。另外模型里把所有的紧固件都做了简化处理，保留了螺栓的规格和安装位置，在做装配仿真的时候不会因为零件数量过多导致运行卡顿，同时也能准确还原装配顺序，方便一线维修人员对照模型了解内部结构，减少拆装过程中出现零件装反、密封件漏装的问题。
