桁架式拱形意大利面承重桥结构设计

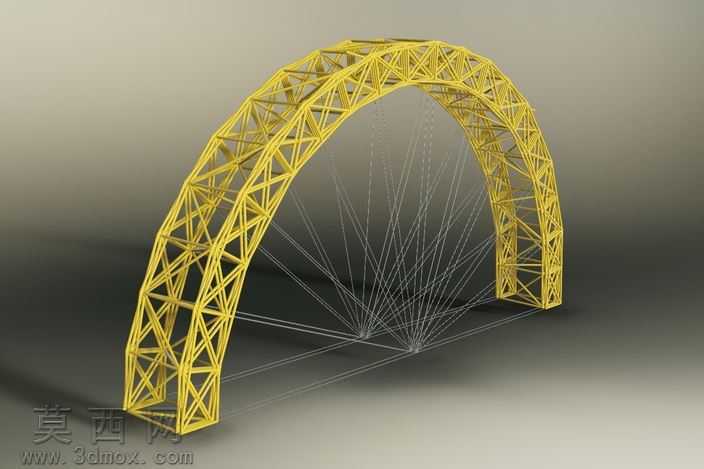

本作品为学生结构竞赛类的创意承重桥设计，采用经典桁架拱结构形式，整体以规整的空间桁架体系构建出流畅的拱形轮廓，建模过程中严格遵循结构力学受力逻辑，将每一根杆件的排布都对应拱形结构的传力路径，通过三维建模软件精准搭建杆件之间的连接节点，确保所有杆件的空间定位准确，还原桁架结构的空间受力特性。在材质表现上，渲染阶段将主体桁架杆件赋予明亮的黄色金属质感材质，清晰展现桁架的格构细节，通过光影渲染突出杆件之间的交错连接关系，让整体结构的通透感与力量感得到充分呈现，背景采用低饱和度的中性灰调，避免多余元素干扰结构本身的展示，同时搭配半透明的辅助拉索示意，直观呈现结构的受力辅助体系。结构设计层面，整体拱架采用三角形稳定桁架单元拼接而成，从拱脚位置到拱顶位置，杆件的排布密度随受力需求做渐变调整，拱脚位置作为主要承力点，加密了斜向支撑杆件来分散竖向荷载，拱身部分通过连续的三角桁架单元将上部荷载逐步传递至两侧拱脚，额外设置的径向拉索结构进一步约束拱架的侧向变形，提升整体结构的承重稳定性。设计思路围绕小截面材料实现大承重的竞赛目标展开，选用意大利面作为实体制作材料时，通过三维建模预先模拟杆件的受力状态，优化每一根杆件的长度与连接角度，在总重量仅797g、拱跨825毫米的参数限制下，实现117公斤的承重能力，建模过程中反复调整桁架的节间尺寸与拱轴线弧度，让结构的受力路径尽可能贴合材料的力学特性，避免局部应力集中导致的结构失效，同时还原了结构受荷破坏时的崩溃形态逻辑，完整呈现从设计建模到受力验证的全流程结构设计思路，通过精细的建模与渲染，将轻质高强的桁架拱结构特性直观展现出来。
