汽车悬架用螺旋弹簧减震器结构设计

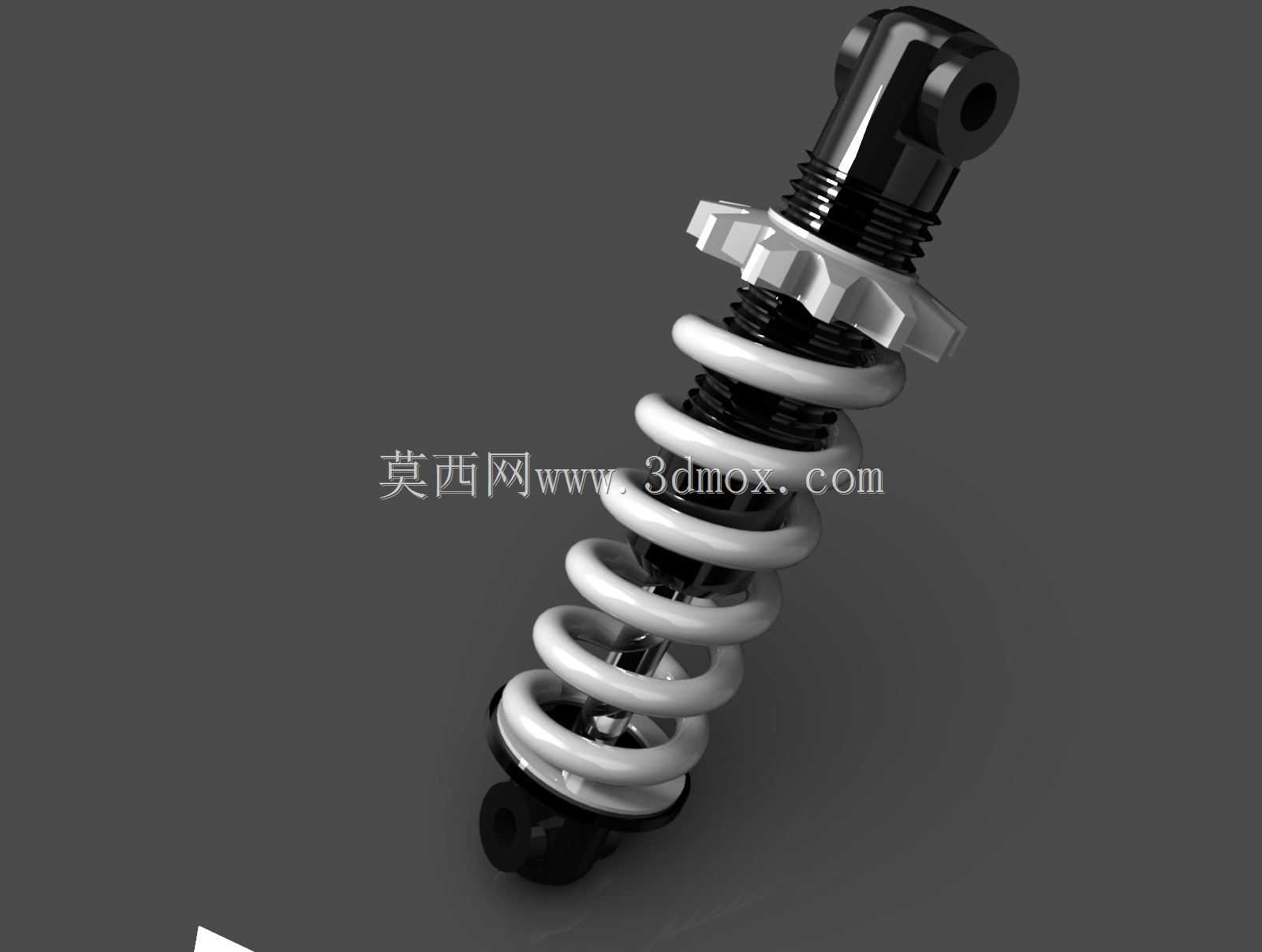

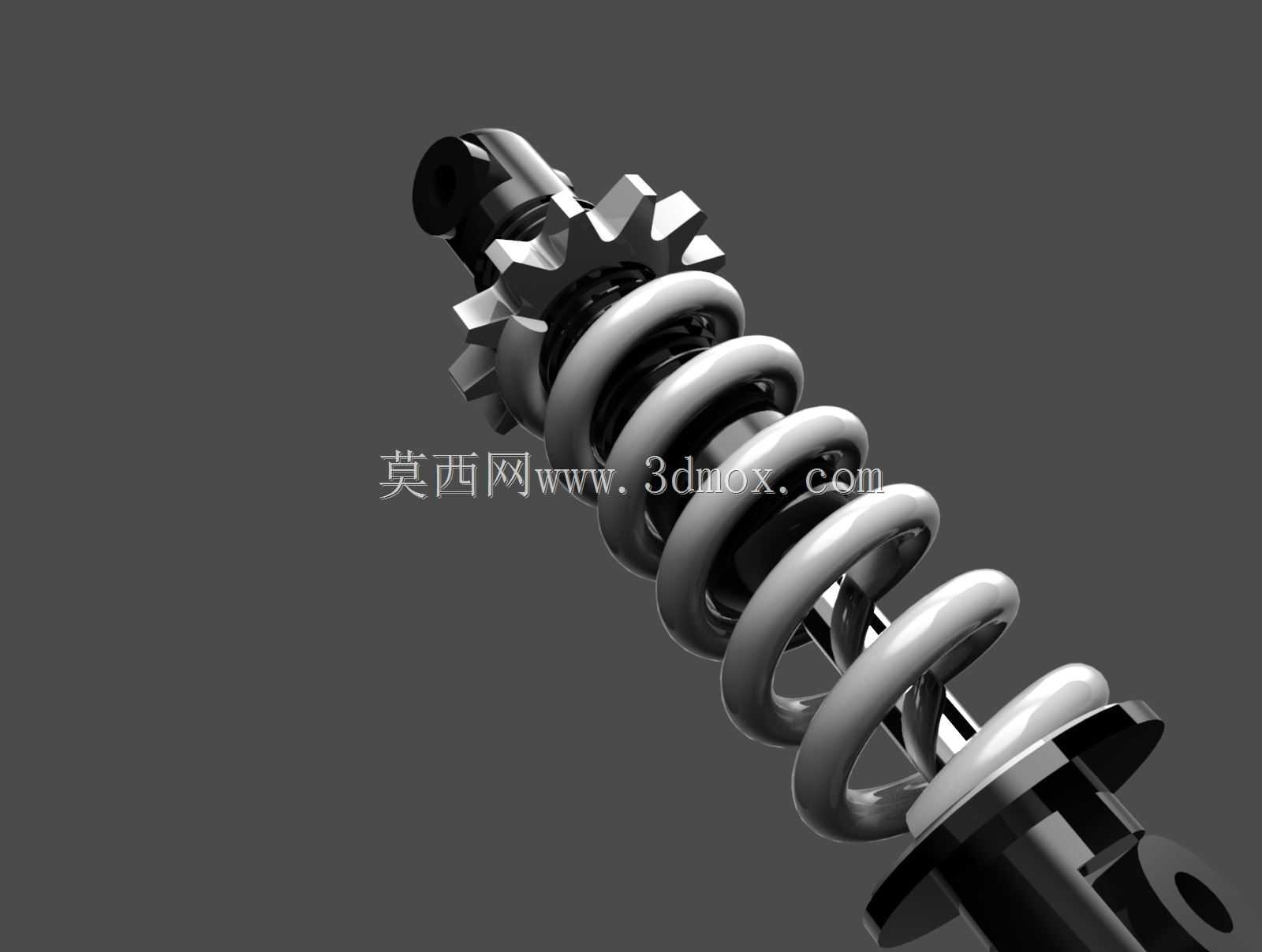

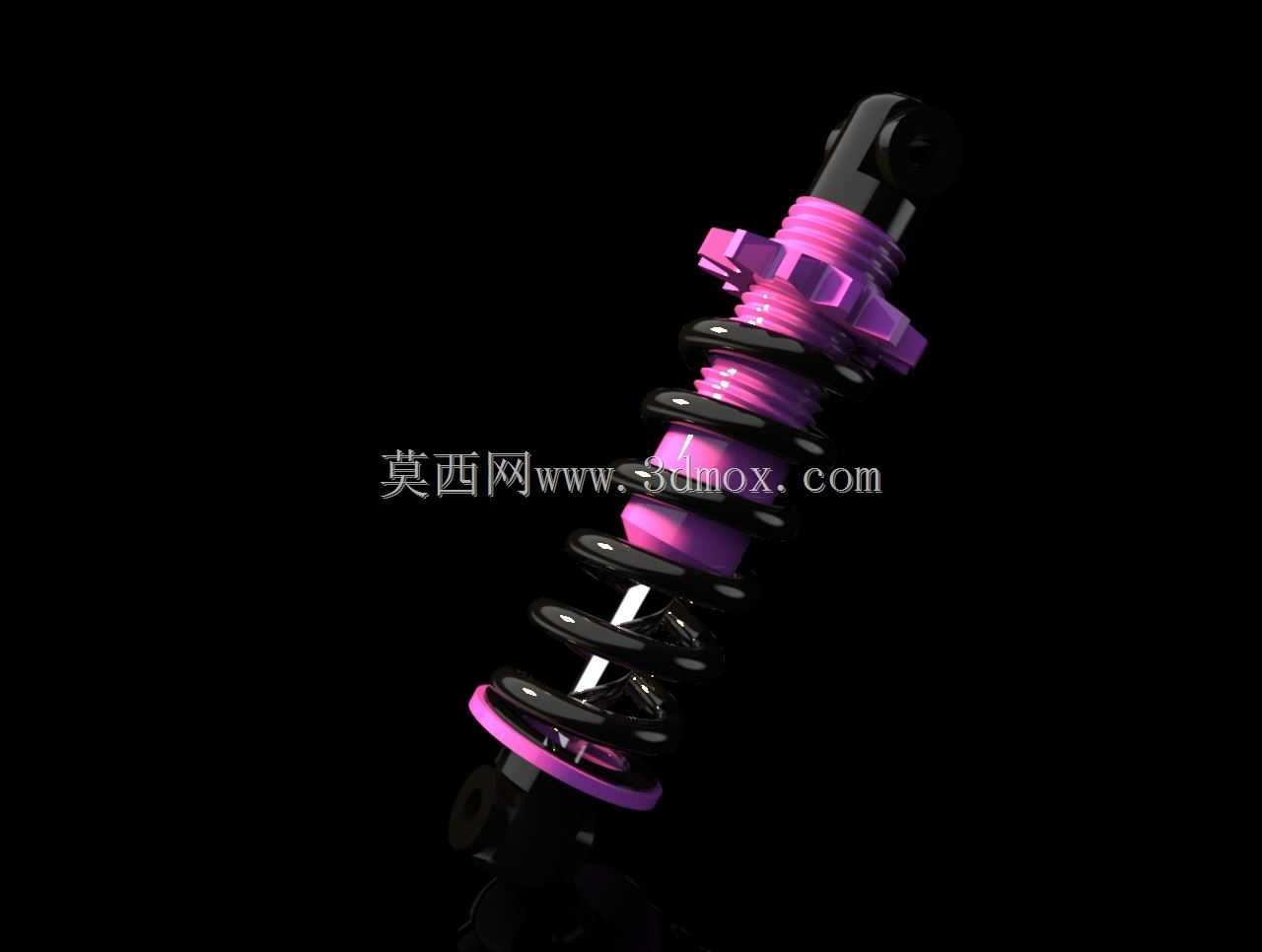

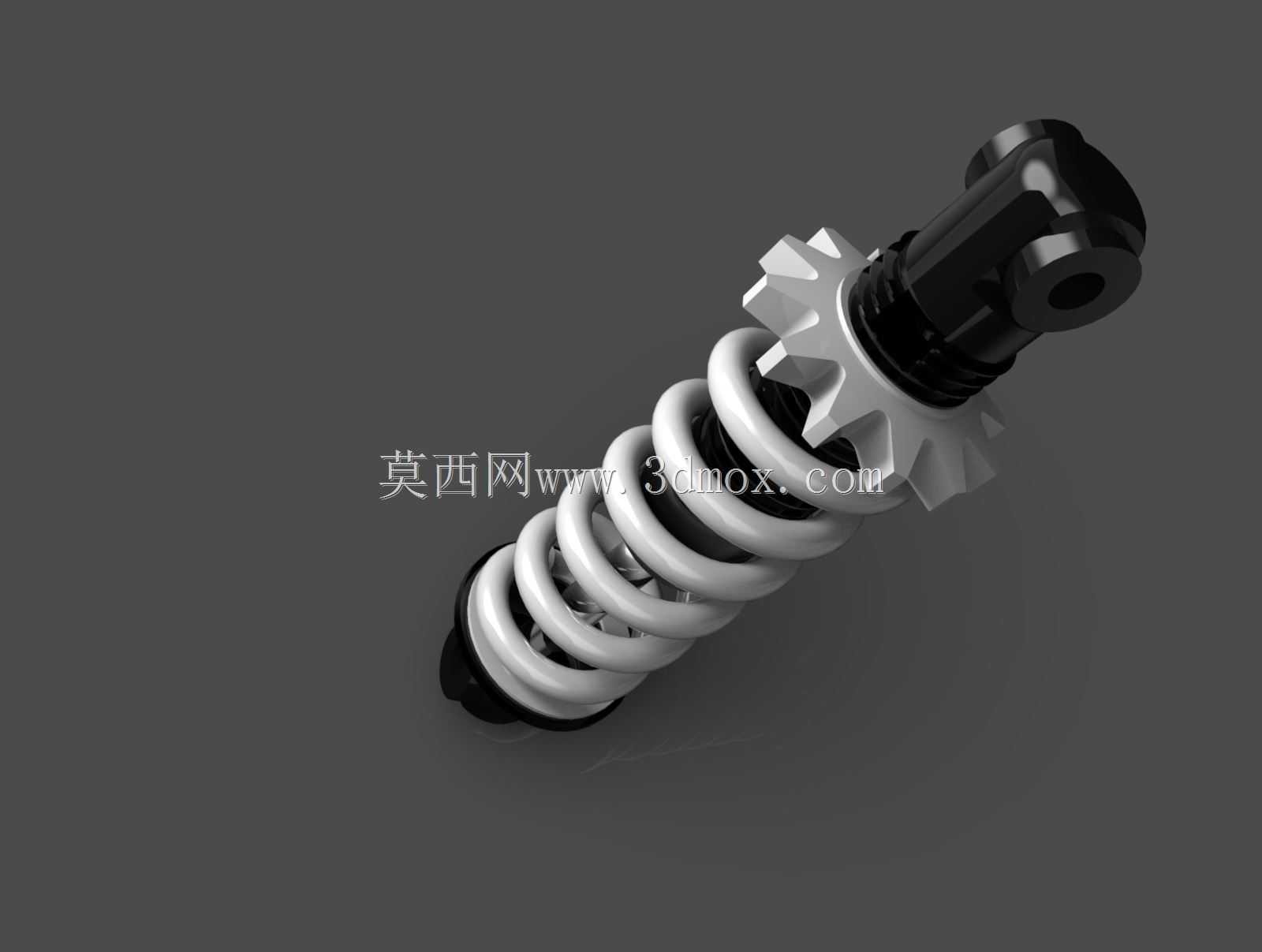

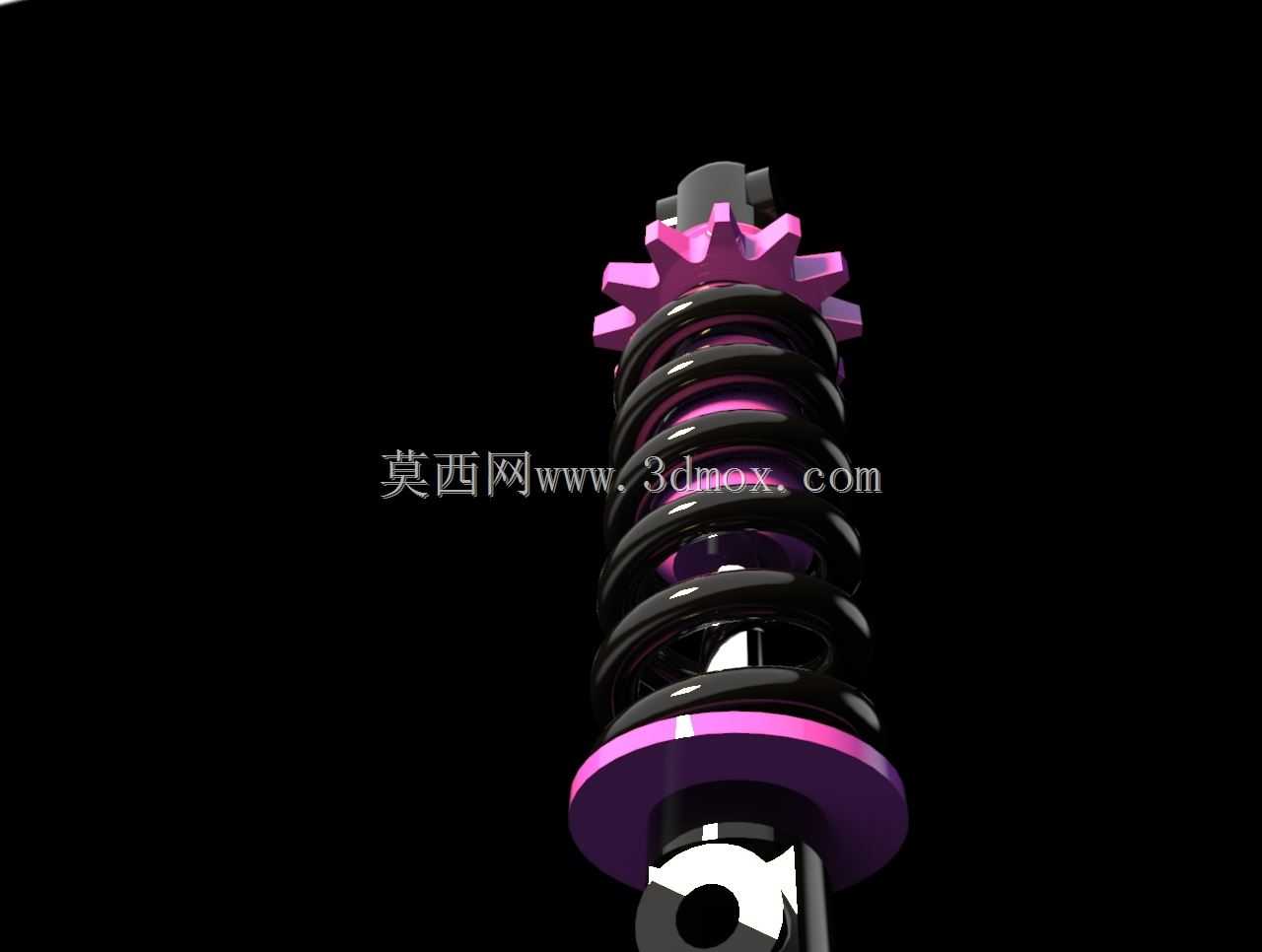

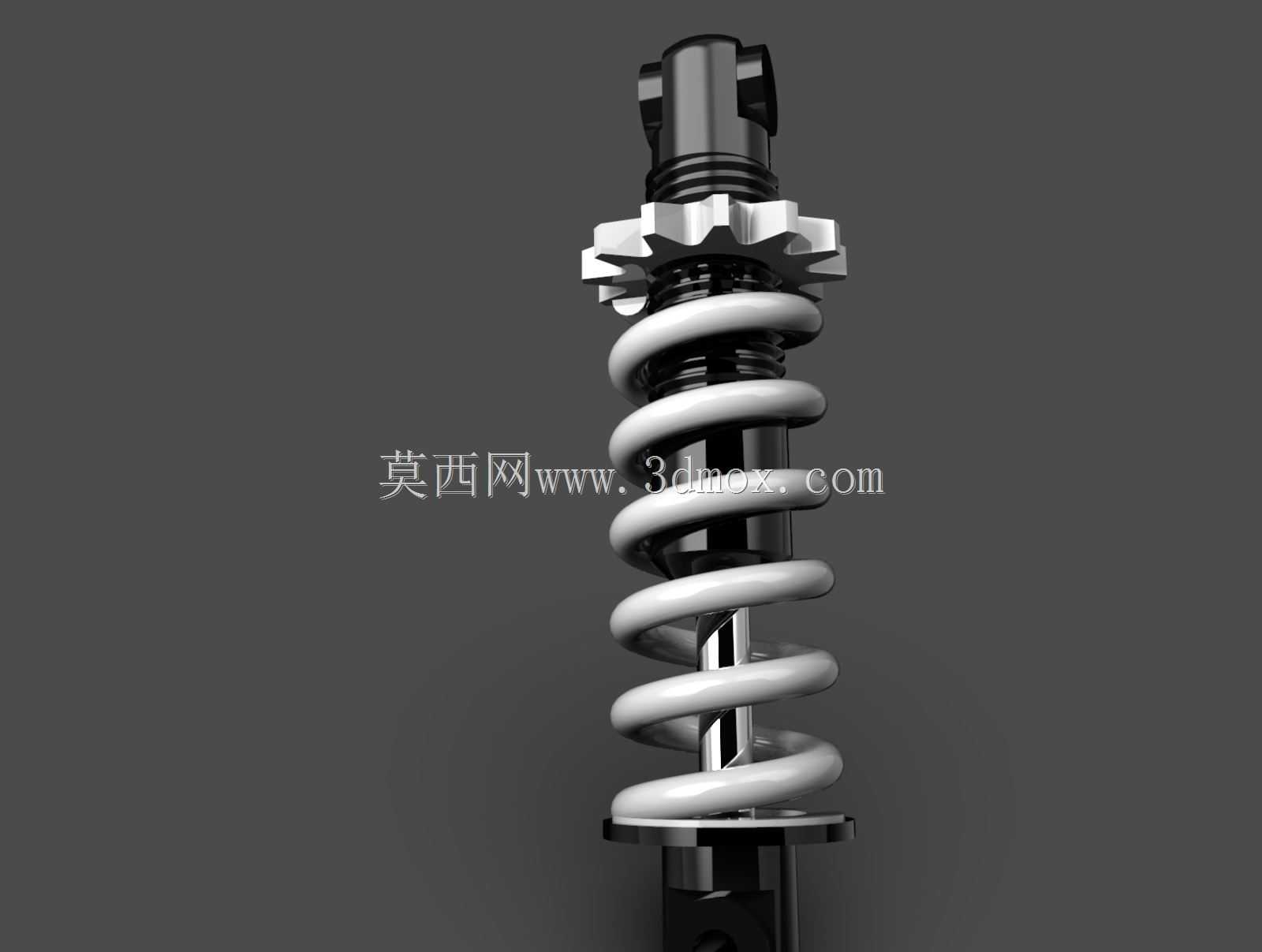

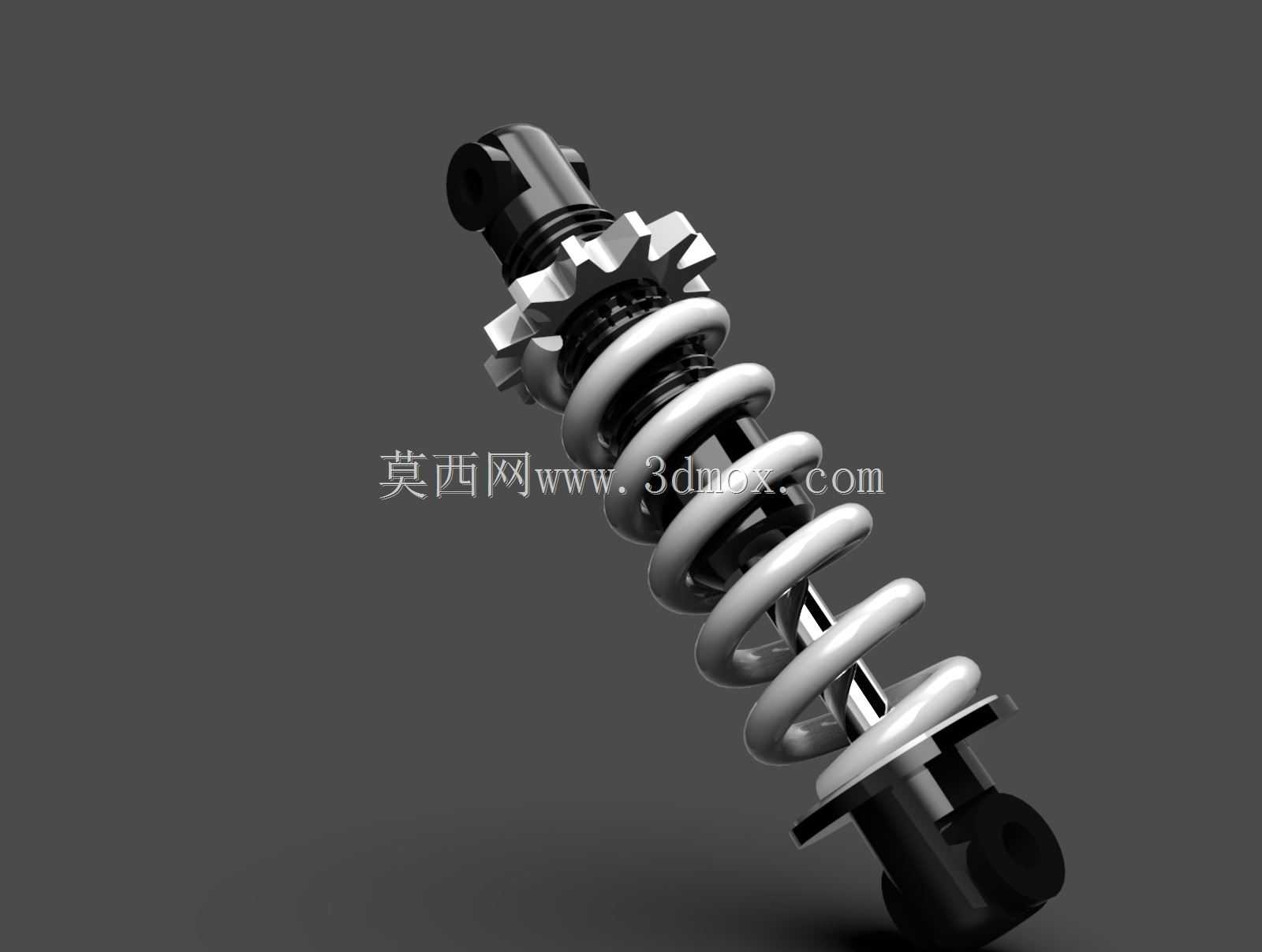

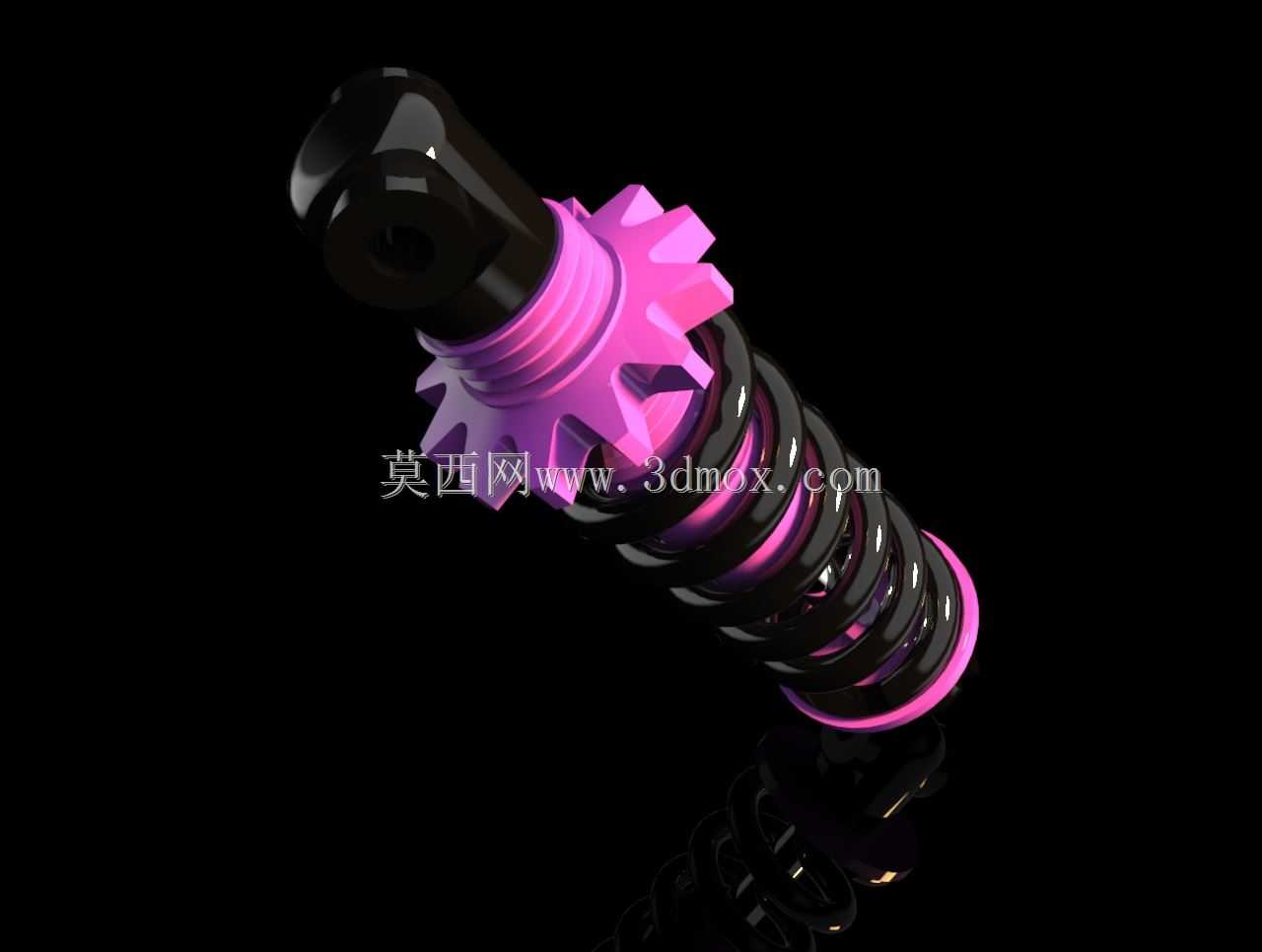

在整车底盘的匹配设计中，减震器是衔接车架与行走机构的核心阻尼部件，日常行驶过程中，路面传递的颠簸冲击会先通过轮胎传递至下摆臂，再经减震器完成能量耗散，避免冲击直接传递到车身造成乘员不适，同时也能防止悬架弹簧出现多余的往复弹跳，保证轮胎始终与路面保持可靠接触，提升行驶过程中的抓地稳定性。做这类部件的三维结构设计时，首先要明确安装边界的约束条件，上下两端的吊耳安装孔位需要和整车悬架的硬点完全匹配，上端连接车身减震器塔顶的安装座，下端固定在转向节或者下摆臂的对应支座上，安装过程中要预留足够的跳动行程，避免悬架压缩到极限位置时减震器出现顶死或者拉脱的情况。从功能结构来看，这套减震器采用了螺旋弹簧与阻尼筒同轴布置的结构，阻尼筒作为核心承载部件，内部的阀系结构会在活塞杆上下运动时，通过液压油的节流作用产生阻尼力，把路面冲击带来的动能转化为热能耗散掉，外部的螺旋弹簧主要承担承载车身重量的作用，同时辅助缓冲大幅度的冲击载荷，弹簧上下两端的紫色调整座可以根据整车的载荷需求调整弹簧预紧力，匹配不同整备质量车型的悬架刚度需求。设计过程中需要重点考量阻尼特性的匹配，不同的行驶工况对阻尼力的需求存在明显差异，低速压缩行程需要设置相对较小的阻尼，保证细碎颠簸路面的滤震效果，高速压缩和回弹行程则需要更大的阻尼来抑制车身的侧倾和俯仰，避免过弯或者急刹车时车身姿态出现过大的变化。外形尺寸方面，减震器的总长度需要匹配悬架的最大跳动行程，活塞杆的直径要满足侧向力承载需求，避免长期使用过程中出现活塞杆弯曲变形的问题，外部的防尘罩结构可以阻挡路面的泥沙、污水进入阻尼筒内部，防止油封磨损造成液压油泄漏，延长部件的使用寿命。在实际的底盘调校阶段，这类减震器的结构参数会反复迭代调整，弹簧的线径、螺距、有效圈数会直接影响悬架的偏频，阻尼阀的孔径、弹簧预紧力会决定阻尼力的速度特性，三维建模阶段需要把各个部件的装配关系完全还原，包括弹簧与阻尼筒的同轴度、上下安装座的角度、调整环的螺纹配合间隙，这些细节都会直接影响后续样件制作和实车装配的精度。很多新手工程师在建模时容易忽略减震器的运动干涉问题，当车轮上下跳动同时伴随转向动作时，减震器会随转向节一同偏转，这时候需要预留足够的周边间隙，避免和刹车管路、轮拱内衬、半轴等周边部件发生运动干涉，尤其是在悬架最大压缩和最大拉伸的极限位置，要逐一校核各个运动姿态下的间隙值，保证全行程范围内都不会出现结构磕碰。另外，弹簧上下端的缓冲块结构也需要在模型中完整体现，当悬架压缩到极限位置时，缓冲块会先接触到上端的安装座，提供额外的渐进式刚度，避免金属部件直接硬接触产生冲击异响，同时也能对阻尼筒的内部结构起到过载保护作用。这类减震器不仅应用在传统燃油乘用车上，在新能源车型上由于电池包布置带来的整备质量提升，对减震器的承载能力和阻尼特性也提出了新的要求，建模时可以通过调整弹簧参数和阻尼阀结构快速适配不同车型的需求，减少后续重新开模的成本。
