螺带式搅拌器扭转辊压结构设计

项目分类:3D模型 发布时间:2021-10-16 ID:320708
  • 螺带式搅拌器扭转辊压结构设计
  • 螺带式搅拌器扭转辊压结构设计
  • 螺带式搅拌器扭转辊压结构设计
  • 螺带式搅拌器扭转辊压结构设计
  • 螺带式搅拌器扭转辊压结构设计

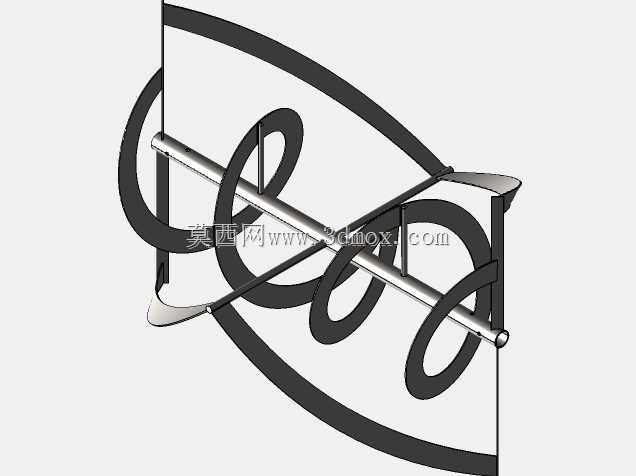

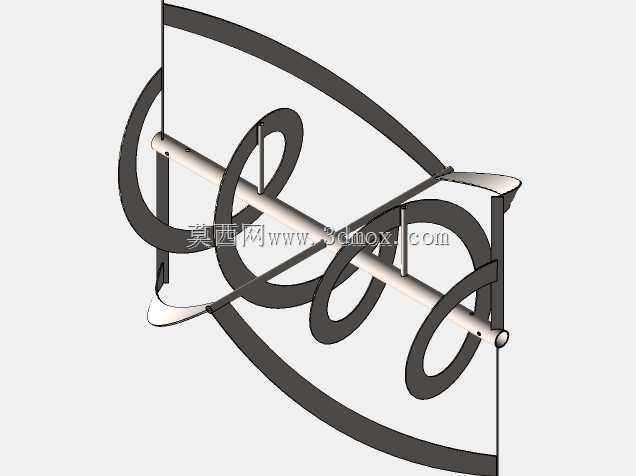

在粉体、高粘度流体混合的工业生产场景中,搅拌部件的结构形式直接决定物料混合均匀度、能耗水平与设备运行稳定性,这款螺带扭转式搅拌结构,正是针对中高粘度物料混合工况开发的核心工作部件。从实际应用场景来看,这类结构常配套于卧式混合设备,适用场景覆盖食品加工中的酱料均质、化工领域的膏状原料混配、建材行业的粘稠浆料预混,甚至部分新能源电池浆料的前段混合工序,相比普通桨叶式搅拌结构,它能更好应对物料粘壁、层流混合不充分的问题。

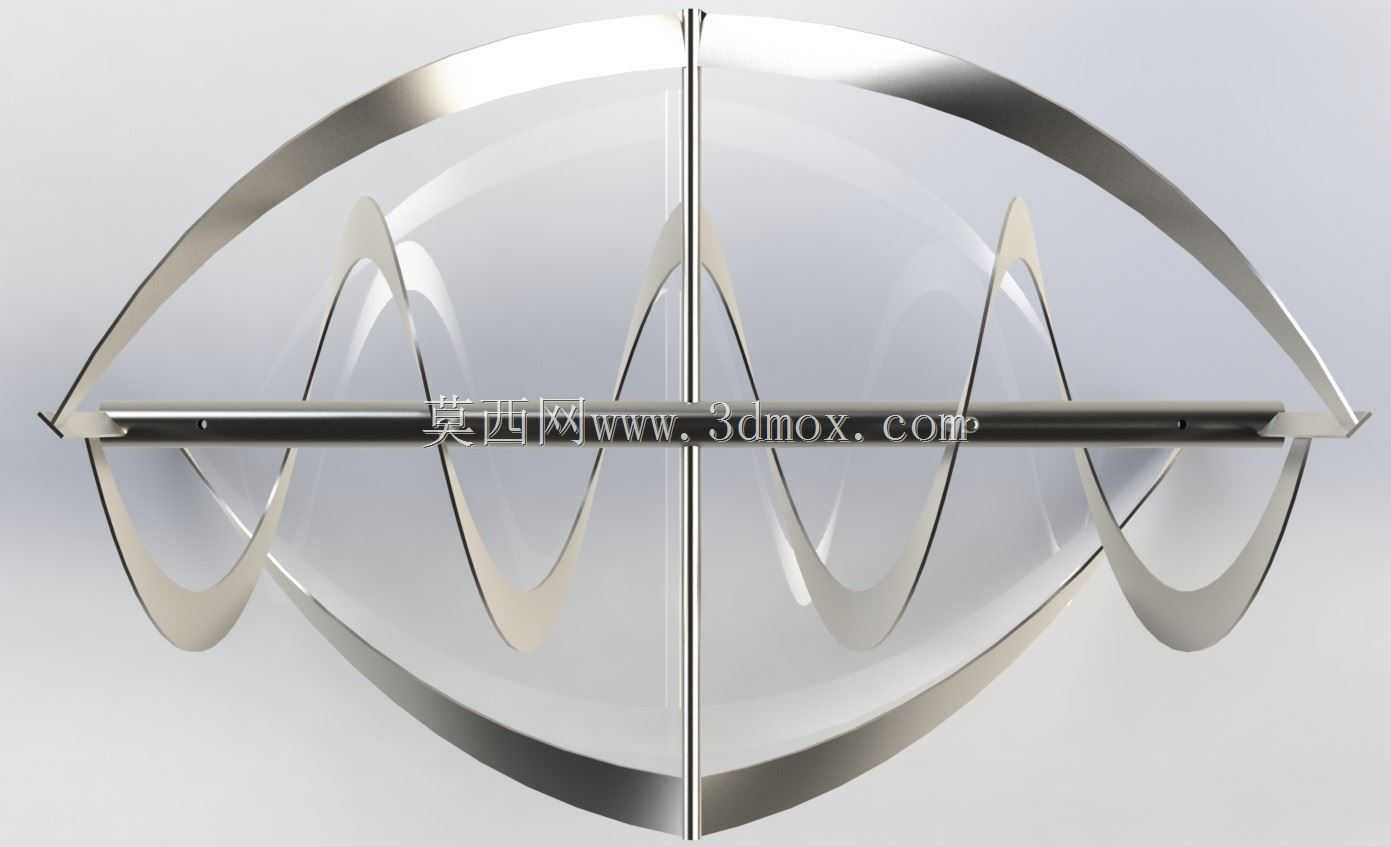

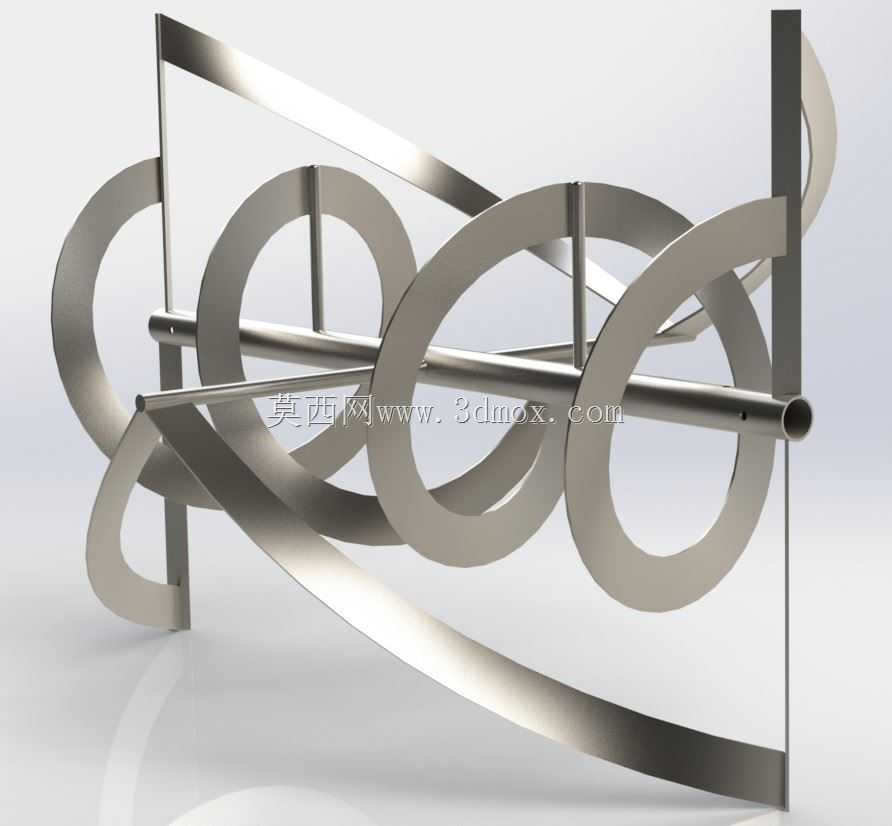

从功能特性上看,该结构采用内外双层螺带搭配扭转支撑辐条的组合形式,外层连续螺带与混合腔内壁保持极小的均匀间隙,运转过程中可以持续刮除粘附在腔壁上的物料,避免长期粘壁导致的物料过热变质或者混合死角;内层螺带采用反向螺旋走向,配合中心轴的转动,能够推动腔体内中心区域的物料向两端流动,外层螺带则将边缘物料向中心推送,形成完整的轴向循环流场,不存在普通桨叶搅拌时的局部物料滞留区。支撑辐条并非垂直于中心轴设置,而是带有固定扭转角度,一方面可以在螺带与中心轴之间形成稳定的传力路径,避免长螺带在高负荷运转时出现形变抖动,另一方面扭转的辐条本身也能对途经的物料产生局部剪切、分流作用,打破物料的团聚结构,提升小尺度范围内的混合均匀度。

设计思路上,这款结构没有采用传统螺带搅拌的整根螺旋钢带焊接成型方案,而是将连续螺带拆分为多段弧形叶片单元,每段叶片通过独立的支撑辐条与中心轴连接,这种拆分式设计首先降低了大尺寸螺带的加工难度,不需要大尺寸的钢带卷制设备就能完成加工,其次当某一段叶片出现磨损或者变形时,可以单独拆卸更换对应的单元,不需要整体报废整个搅拌转子,大幅降低后期维护成本。叶片与中心轴的连接位置经过受力校核,每段叶片的固定点都对应螺带受力的弯矩峰值位置,焊接位置避开了应力集中的转角区域,能有效降低长期交变载荷下的焊缝开裂风险。中心轴采用空心钢管结构,在保证整体抗扭强度的前提下,尽可能降低转子自身重量,减少配套驱动端的负载,轴端预留标准的键槽与轴肩定位结构,能够适配多数常规混合设备的安装接口,不需要对原有设备的轴承座、密封结构做额外改造。

从安装边界与尺寸适配角度来说,该结构的整体外径根据配套混合腔体的内径做匹配设计,通常螺带外沿与腔体内壁的间隙控制在3-8mm区间,间隙过小会因为腔体加工圆度误差、运转时的轴挠度变化导致螺带刮蹭腔壁,间隙过大则会导致壁面残留物料层过厚,刮壁效果失效。转子的整体长度根据混合腔体的有效长度确定,两端的螺带延伸位置距离腔体端板的距离不超过15mm,避免端板位置形成物料滞留区。中心轴的轴径根据搅拌扭矩匹配,通常按照每立方混合容积对应不低于1500N·m的抗扭截面系数设计,轴端的伸出长度根据密封件、轴承座、联轴器的安装尺寸预留,保证安装后转子的轴向窜动量控制在0.5mm以内,运转时的径向跳动量不超过1mm,避免螺带与腔壁发生干涉。

实际投产使用中,这类结构的运转线速度通常控制在1.5-3m/s区间,针对不同粘度的物料可以调整转速参数,对于粘度超过100000cP的膏状物料,采用较低转速搭配大扭矩驱动,对于低粘度的粉体混合则可以适当提升转速,强化物料的分散效果。结构表面做抛光处理,接触物料的焊缝位置打磨平滑无死角,避免物料残留滋生细菌,满足食品、医药类生产场景的卫生要求。
