双锥回转式粉体均匀混合设备结构

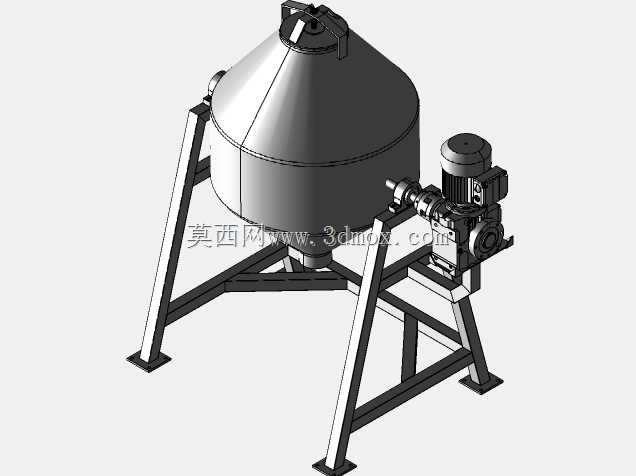

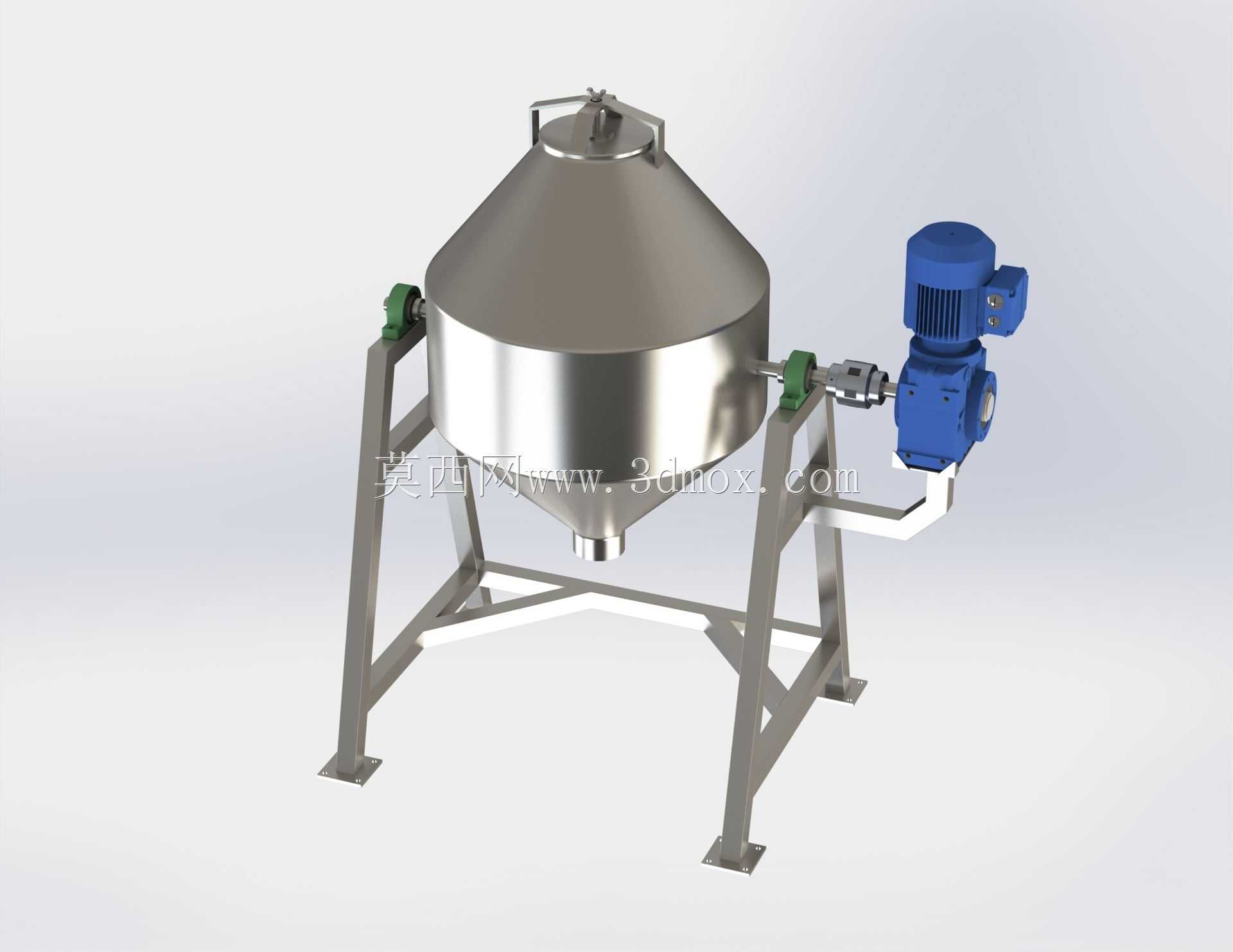

在精细化工、食品添加剂、医药原料药、金属粉末冶金等生产场景中，粉体物料的均匀混合是决定最终成品批次一致性的核心工序，这款双锥结构的混合设备正是针对干性粉体、颗粒状物料的高精度混匀需求设计，相比螺带式、犁刀式混合设备，它不存在搅拌桨与罐体间隙的物料残留死角，也不会对脆性颗粒造成过度剪切破碎，尤其适合对物料品相要求高、批次换色换料频繁的生产工况。从结构设计逻辑来看，设备核心的混合腔体采用上下对称锥角的不锈钢罐体构型，锥角角度经过反复校核，控制在物料自然安息角以内，保证回转过程中罐内物料可以依靠自重沿锥面持续滑移、错层、扩散，不需要内置强制搅拌构件就能实现不同密度、不同粒径粉体的均匀掺混，罐体顶部设置快开式人孔结构，方便投料与罐体内部清洁，人孔锁紧结构采用快拆卡扣设计，密封面嵌装食品级或医药级硅胶密封圈，满足密闭生产的防尘、防交叉污染要求，罐体底部设置锥底出料口，搭配快开式卸料阀，混合完成后物料可以依靠自重完全排空，罐内无积料残留，大幅降低批次切换时的清洁工作量。设备的支撑机架采用方管焊接成型的门型支架结构，两侧设置同轴的回转支撑轴，其中一侧轴端连接减速驱动单元，驱动单元采用电机与蜗轮蜗杆减速机直连的构型，输出转速控制在适合粉体混合的低转速区间，运行过程平稳无冲击，驱动端与罐体轴之间设置刚性联轴器，保证回转过程的同轴度，避免运行过程出现偏载晃动；另一侧支撑轴端可以根据工艺需求选配真空抽气接口、喷淋清洗接口，满足真空干燥、在线清洗的拓展工艺需求。机架底部设置带安装孔的方形地脚板，安装时可以通过膨胀螺栓与混凝土地面固定，也可以搭配减震垫降低运行过程的振动传递，设备整体的安装边界需要预留足够的检修空间，驱动端侧需要预留电机散热、减速机维护的操作空间，罐体正上方需要预留人孔开启、投料的操作高度，罐体下方需要预留出料接料的空间。从实际运行逻辑来看，设备启动后罐体绕水平轴线做低速回转，罐内的物料随着罐体转动不断被提升、滑落、往复折叠，不同组分的物料在这个过程中不断扩散、错位、掺混，相比强制搅拌的混合设备，这种回转式混合的剪切力极低，不会破坏物料的原始晶型或颗粒形态，混合均匀度变异系数可以控制在极低水平，对于配比差异悬殊的微量组分添加场景，也能实现均匀分散，不会出现分层、离析的问题。罐体的表面处理根据应用场景不同可以做不同等级的抛光处理，接触物料的内表面做镜面抛光处理，焊缝打磨平整无卫生死角，外表面做亚光拉丝处理，兼顾美观与清洁便利性。驱动单元的选型匹配罐体满载时的回转扭矩，减速机自带自锁特性，停机时罐体可以停在任意位置，方便投料、卸料、清洁操作，设备的回转部位都设置安全防护罩，避免运行过程中人员误触造成安全隐患。在设备选型适配阶段，需要根据单次混料的批次容积匹配对应容积的罐体规格，同时结合物料的堆积密度核算驱动功率，避免小马拉大车造成的设备过载，对于有防爆要求的生产场景，还可以选配防爆型电机与电器元件，满足易燃易爆粉体生产的安全规范。整个设备的结构设计充分考虑了生产过程中的操作便利性、清洁便利性与维护便利性，没有冗余的复杂结构，故障率低，运行维护成本低，是干性粉体混合工序中通用性极强的一款设备构型，其三维结构完整还原了实际设备的支撑、驱动、罐体、密封等所有细节，可以直接用于设备方案展示、结构校核、生产线布局规划等场景。
